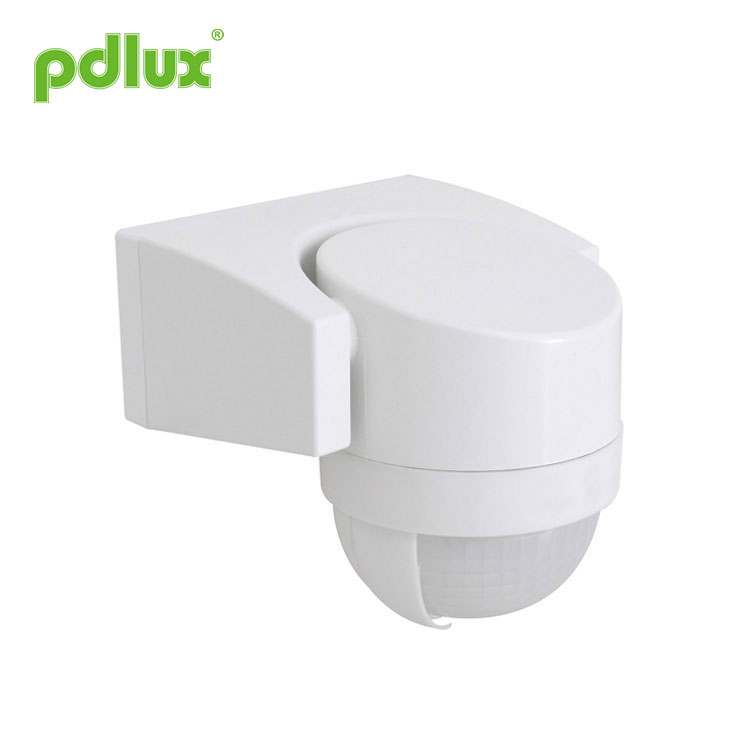

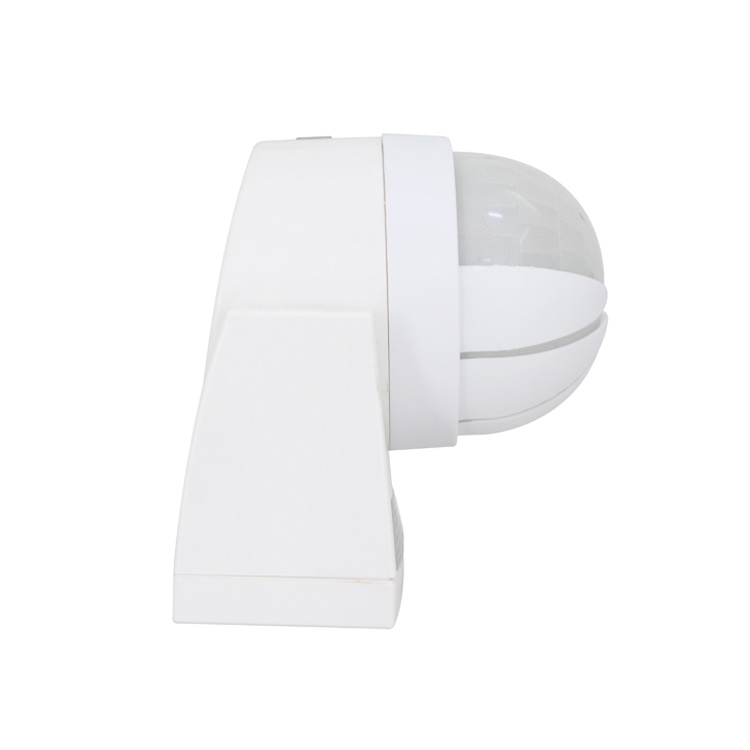

Interruptor de luz con sensor de movimiento de proximidad PIR
Como fabricante profesional de interruptores de luz con sensor de movimiento de proximidad PIR, puede estar seguro de comprar un interruptor de luz con sensor de movimiento de proximidad PIR en nuestra fábrica y le ofreceremos el mejor servicio postventa y entrega oportuna.
Modelo:PD-PIR105-Z
Enviar Consulta
Interruptor de luz con sensor de movimiento de proximidad PIR
Este producto es un avanzado sensor inteligente piroeléctrico infrarrojo controlado digitalmente. Este producto utiliza un sensor de alta resolución que tiene casi el doble de sensibilidad que un solo sensor tradicional. Utiliza la MCU para calcular con precisión la información del interruptor y controla con precisión el relé para encenderse en el punto cero de la onda sinusoidal, de modo que cada carga se encienda. En el punto cero de la onda sinusoidal, se evita el problema de la corriente de irrupción causado por el modo de control convencional cuando se enciende el alto voltaje de la onda sinusoidal, especialmente el gran daño de corriente al relé generado por el condensador de gran capacidad bajo el impacto de la alta tensión bajo la carga.
Debido a la diversificación de las cargas eléctricas actuales, especialmente las lámparas LED, las lámparas de bajo consumo y las lámparas fluorescentes tienen condensadores con diferentes capacitancias. Esto es un desastre para los relevos. A veces, una lámpara LED de 50 W puede generar sobrecorrientes de 80 a 120 A. El relé ordinario de 10 A solo puede soportar 3 veces la corriente de entrada y es probable que el relé se rompa en unos días o varias veces. Por este motivo, los sensores convencionales del mercado tienen una vida corta y una corriente de carga pequeña.
Para superar este problema, este producto adopta un cálculo de precisión digital avanzado para encender la carga cuando la onda sinusoidal tiene potencial cero, resolviendo así el problema de sobrecorriente de carga, mejorando en gran medida la capacidad de carga y prolongando la vida útil del producto. El último método de control de tecnología de sensores de producción en masa puede controlar fácilmente cualquier carga. Es un producto de gama media y alta. Aunque el costo aumenta en comparación con la versión convencional, la confiabilidad y la vida útil del producto aumentan considerablemente. Este producto equivale a elegir tranquilidad y elegir seguridad.
Este producto tiene una versión de fuente de alimentación conmutada y una versión reductora de condensador. La versión de fuente de alimentación conmutada tiene un voltaje de funcionamiento de hasta 100 V-277 V y un consumo de energía en espera de <0,5 W. En principio, la versión reductora capacitiva solo puede tener un voltaje único y el consumo de energía en espera es >0,7W. Debes tenerlo en cuenta a la hora de elegir un producto.
Especificaciones
Información de sensores
Función
Ajuste de LUX:
LUX se refiere a la iluminancia del entorno. Ajustar la perilla de ajuste de LUX le permite elegir qué iluminancia desea que introduzca el sensor en la inducción. Elige el hábito que más te convenga.
Algunas de las opciones de la solución 20LUX deben estar iluminadas. Algunos eligen la iluminación ambiental de 50LUX como iluminación inductiva, y otros eligen ser iluminación inductiva en cualquier momento, siempre que la perilla de ajuste de LUX esté ajustada al máximo.
Ajuste de tiempo:
La perilla de ajuste de tiempo se usa para ajustar el tiempo después de que el sensor detecta la luz, y el usuario puede seleccionar razonablemente el tiempo de retardo después de la inducción.
Instalación (ver el siguiente diagrama)
Antes de instalar, apague la alimentación;
Afloje el tornillo de la base e instale la base en la posición necesaria con dilatadores y tornillos;
De acuerdo con la figura del cable de conexión, conecte el cable de alimentación y el cable de carga en la columna de la línea de conexión en el sensor;
Fije el cuerpo del sensor en la cubierta inferior;
Abotone la cubierta superior del sensor y apriete el tornillo de la base.
Gire la perilla Lux en el sentido de las agujas del reloj al máximo (☼); Perilla de tiempo en el sentido contrario a las agujas del reloj hasta min(-) y la perilla Sens en el sentido de las agujas del reloj hasta max(+).
Encienda la alimentación, el LED está verde y aproximadamente 30 segundos después el sensor está en estado de funcionamiento estable;
Cuando la carga se apaga por primera vez, vuelva a tener sentido después de 5 segundos, la carga debería funcionar y el LED se vuelve naranja. Y bajo ninguna condición de sentido, el LED se vuelve a poner en verde, la carga debería dejar de funcionar después de aproximadamente 10 segundos;
Si gira la perilla Lux en el sentido contrario a las agujas del reloj hasta min( ) y la prueba en una luz ambiental superior a 10 LUX, después de que la carga deje de funcionar, sienta que la carga no debería funcionar; Con un objeto opaco (por ejemplo una toalla, etc.) cubra la ventana de detección, la carga debería funcionar, bajo ninguna condición de detección, es normal que la carga deje de funcionar en aproximadamente 10 segundos.
Atención para la instalación
Deje que lo instale un electricista o una persona con experiencia;
No considere el objeto perturbador como su base de instalación.
Delante de la ventana de detección no debe haber ninguna obstrucción ni objeto en movimiento para efectuar su detección;
No lo instale donde la corriente de aire cambie obviamente; por ejemplo: aire acondicionado y calentador de aire.
Algunos problemas y soluciones.
La carga no funciona:
• Comprobar si la conexión de alimentación y carga es correcta o no.
• Compruebe si la carga es buena o no.
• Compruebe si la luz de trabajo que configuró concuerda con la luz ambiental o no.
La sensibilidad es muy baja:
• Compruebe si delante de la ventana de detección hay obstrucciones que puedan afectar la recepción de la señal del sensor o no;
• Compruebe si la temperatura ambiente es demasiado alta o no.
• Compruebe si la señal de detección está en el campo de detección o no.
• Verifique si la altura de instalación está dentro del rango requerido por las instrucciones o no.
• Compruebe si la orientación del movimiento es correcta o no.
El sensor no puede apagar la carga automáticamente:
• Si hay una señal de detección continua en el campo de detección o no.
• Si la configuración de tiempo está configurada al máximo o no.
• Si la potencia concuerda o no con lo requerido por la instrucción.
• Si la temperatura del aire cerca del sensor cambia obviamente, por ejemplo, aire acondicionado, calentador de aire, etc.
● Cuando se utilice en diferentes entornos, no ajuste la sensibilidad al máximo. Porque esto fácilmente podría provocar un mal funcionamiento.
● Confirme con un instalador profesional.
● Corte el suministro eléctrico antes de las operaciones de instalación y desmontaje.
● Asegúrese de haber cortado la alimentación por motivos de seguridad.
● Un funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
Instrucción del sensor de movimiento infrarrojo PD-PIR105-Z
Este producto es un avanzado sensor inteligente piroeléctrico infrarrojo controlado digitalmente. Este producto utiliza un sensor de alta resolución que tiene casi el doble de sensibilidad que un solo sensor tradicional. Utiliza la MCU para calcular con precisión la información del interruptor y controla con precisión el relé para encenderse en el punto cero de la onda sinusoidal, de modo que cada carga se encienda. En el punto cero de la onda sinusoidal, se evita el problema de la corriente de irrupción causado por el modo de control convencional cuando se enciende el alto voltaje de la onda sinusoidal, especialmente el gran daño de corriente al relé generado por el condensador de gran capacidad bajo el impacto de la alta tensión bajo la carga.
Debido a la diversificación de las cargas eléctricas actuales, especialmente las lámparas LED, las lámparas de bajo consumo y las lámparas fluorescentes tienen condensadores con diferentes capacitancias. Esto es un desastre para los relevos. A veces, una lámpara LED de 50 W puede generar sobrecorrientes de 80 a 120 A. El relé ordinario de 10 A solo puede soportar 3 veces la corriente de entrada y es probable que el relé se rompa en unos días o varias veces. Por este motivo, los sensores convencionales del mercado tienen una vida corta y una corriente de carga pequeña.
Para superar este problema, este producto adopta un cálculo de precisión digital avanzado para encender la carga cuando la onda sinusoidal tiene potencial cero, resolviendo así el problema de sobrecorriente de carga, mejorando en gran medida la capacidad de carga y prolongando la vida útil del producto. El último método de control de tecnología de sensores de producción en masa puede controlar fácilmente cualquier carga. Es un producto de gama media y alta. Aunque el costo aumenta en comparación con la versión convencional, la confiabilidad y la vida útil del producto aumentan considerablemente. Este producto equivale a elegir tranquilidad y elegir seguridad.
Este producto tiene una versión de fuente de alimentación conmutada y una versión reductora de condensador. La versión de fuente de alimentación conmutada tiene un voltaje de funcionamiento de hasta 100 V-277 V y un consumo de energía en espera de <0,5 W. En principio, la versión reductora capacitiva solo puede tener un voltaje único y el consumo de energía en espera es >0,7W. Debes tenerlo en cuenta a la hora de elegir un producto.
Especificaciones
|
Fuente de alimentación: 220-240 VCA, 50 Hz/60 Hz 100-130 VCA, 50 Hz/60 Hz Todas las cargas: 1200 W (220-240 VCA) 800W（100-130VCA） Configuración de tiempo: 10 segundos-12 minutos (ajustable) Rango de detección (22°): 15 m máx. |
Ángulo de detección: 120° Control de luz: <10LUX~luz diurna (ajustable) Temperatura de trabajo: -10~+40℃ Humedad de trabajo: <93% RH Altura de instalación: 1,8 m ~ 2,5 m Velocidad de movimiento de detección: 0,6 ~ 1,5 m/s |
Información de sensores
Función
Ajuste de LUX:
LUX se refiere a la iluminancia del entorno. Ajustar la perilla de ajuste de LUX le permite elegir qué iluminancia desea que introduzca el sensor en la inducción. Elige el hábito que más te convenga.
Algunas de las opciones de la solución 20LUX deben estar iluminadas. Algunos eligen la iluminación ambiental de 50LUX como iluminación inductiva, y otros eligen ser iluminación inductiva en cualquier momento, siempre que la perilla de ajuste de LUX esté ajustada al máximo.
Ajuste de tiempo:
La perilla de ajuste de tiempo se usa para ajustar el tiempo después de que el sensor detecta la luz, y el usuario puede seleccionar razonablemente el tiempo de retardo después de la inducción.
Instalación (ver el siguiente diagrama)
Antes de instalar, apague la alimentación;
Afloje el tornillo de la base e instale la base en la posición necesaria con dilatadores y tornillos;
De acuerdo con la figura del cable de conexión, conecte el cable de alimentación y el cable de carga en la columna de la línea de conexión en el sensor;
Fije el cuerpo del sensor en la cubierta inferior;
Abotone la cubierta superior del sensor y apriete el tornillo de la base.
Gire la perilla Lux en el sentido de las agujas del reloj al máximo (☼); Perilla de tiempo en el sentido contrario a las agujas del reloj hasta min(-) y la perilla Sens en el sentido de las agujas del reloj hasta max(+).
Encienda la alimentación, el LED está verde y aproximadamente 30 segundos después el sensor está en estado de funcionamiento estable;
Cuando la carga se apaga por primera vez, vuelva a tener sentido después de 5 segundos, la carga debería funcionar y el LED se vuelve naranja. Y bajo ninguna condición de sentido, el LED se vuelve a poner en verde, la carga debería dejar de funcionar después de aproximadamente 10 segundos;
Si gira la perilla Lux en el sentido contrario a las agujas del reloj hasta min( ) y la prueba en una luz ambiental superior a 10 LUX, después de que la carga deje de funcionar, sienta que la carga no debería funcionar; Con un objeto opaco (por ejemplo una toalla, etc.) cubra la ventana de detección, la carga debería funcionar, bajo ninguna condición de detección, es normal que la carga deje de funcionar en aproximadamente 10 segundos.
|
ATENCIÓN: Cuando utilice este producto, ajuste la sensibilidad a la posición adecuada que necesite, no ajuste la sensibilidad al máximo para evitar que el producto no funcione normalmente debido a un movimiento incorrecto. Debido a que la sensibilidad es demasiado alta, detecte fácilmente el movimiento incorrecto al viento que sopla hojas y cortinas, animales pequeños y movimientos incorrectos por interferencia de la red eléctrica y equipos eléctricos. ¡Todos estos conducen al producto no funciona normalmente! Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo. |
 |
Atención para la instalación
Deje que lo instale un electricista o una persona con experiencia;
No considere el objeto perturbador como su base de instalación.
Delante de la ventana de detección no debe haber ninguna obstrucción ni objeto en movimiento para efectuar su detección;
No lo instale donde la corriente de aire cambie obviamente; por ejemplo: aire acondicionado y calentador de aire.
Algunos problemas y soluciones.
La carga no funciona:
• Comprobar si la conexión de alimentación y carga es correcta o no.
• Compruebe si la carga es buena o no.
• Compruebe si la luz de trabajo que configuró concuerda con la luz ambiental o no.
La sensibilidad es muy baja:
• Compruebe si delante de la ventana de detección hay obstrucciones que puedan afectar la recepción de la señal del sensor o no;
• Compruebe si la temperatura ambiente es demasiado alta o no.
• Compruebe si la señal de detección está en el campo de detección o no.
• Verifique si la altura de instalación está dentro del rango requerido por las instrucciones o no.
• Compruebe si la orientación del movimiento es correcta o no.
El sensor no puede apagar la carga automáticamente:
• Si hay una señal de detección continua en el campo de detección o no.
• Si la configuración de tiempo está configurada al máximo o no.
• Si la potencia concuerda o no con lo requerido por la instrucción.
• Si la temperatura del aire cerca del sensor cambia obviamente, por ejemplo, aire acondicionado, calentador de aire, etc.
● Cuando se utilice en diferentes entornos, no ajuste la sensibilidad al máximo. Porque esto fácilmente podría provocar un mal funcionamiento.
● Confirme con un instalador profesional.
● Corte el suministro eléctrico antes de las operaciones de instalación y desmontaje.
● Asegúrese de haber cortado la alimentación por motivos de seguridad.
● Un funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
