Sensor infrarrojo con tecnología Zero Crossing

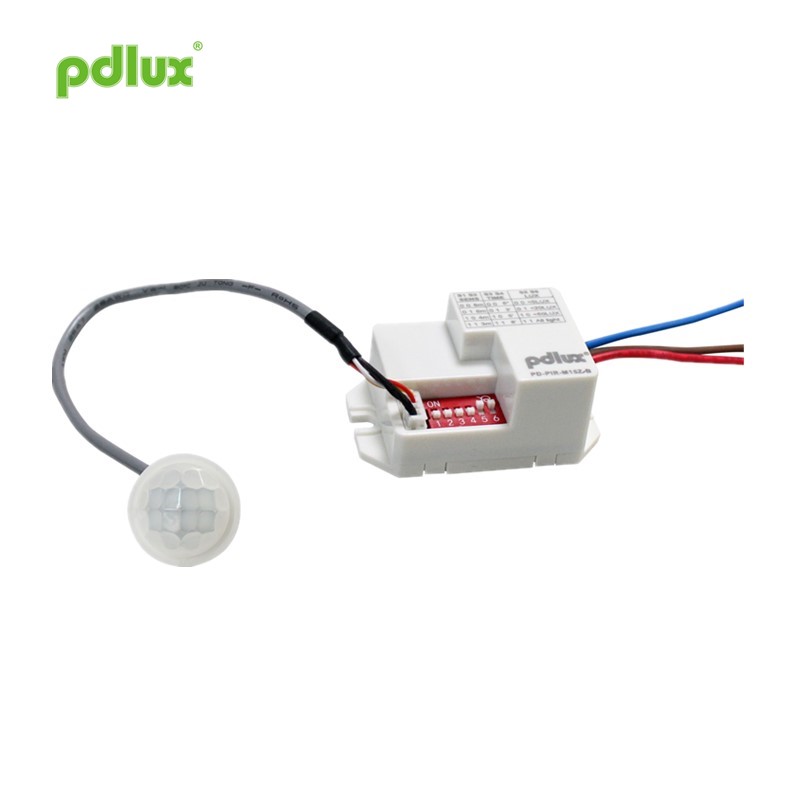

Instrucciones del sensor de infrarrojos PD-PIR-M15Z-B

Resumen

El sensor de infrarrojos con tecnología de cruce cero es una tecnología digital de la última versión del sensor de infrarrojos. Adopte un sensor de infrarrojos SMD antiinterferencias. La lente Finier también está equipada con un indicador de estado de detección y un sensor fotosensible. El sensor infrarrojo de tecnología de cruce cero adopta la tecnología de conmutación de punto cero de onda sinusoidal de cálculo preciso digital, que tiene una fuerte capacidad de corriente de impulso y es incomparable con los productos convencionales. Se puede acoplar a cualquier carga diferente. Consulte la siguiente introducción para obtener más detalles.

Función

Especificaciones del sensor infrarrojo con tecnología Zero Crossing

Fuente de energía: 220-240VAC 50Hz / 60Hz
100-130VAC 50Hz / 60Hz
Todas las cargas: 1200W Max.（220-240VAC ï¼ ‰
600W máx. ϼˆ100-130VACï¼ ‰
Sobretensión de corriente: 50A / 500μS
Ángulo de detección: 100 °
Temperatura de trabajo: -20 ~ + 40 ° C
Humedad de trabajo: 93% RH

Información del sensor

Solicitud

El sensor infrarrojo de tecnología de cruce cero se puede utilizar con cualquier producto, o se puede instalar y utilizar de forma independiente. Hay dos métodos de instalación: pared y techo.
Por ejemplo, agregue el sensor, desde una iluminación normal hasta una lámpara con sensor automático.

Diagrama de cableado de conexión 1. Conecte el marrón y el azul con el poder; 2. Conecte rojo y azul con carga.

Atención
â— El instalador debe tener experiencia en electricista o relevante;
◠No instale esta máquina en lugares expuestos a la luz solar directa, donde la corriente y la temperatura cambien significativamente, como aire acondicionado y calefacción;
◠No elija objetos oscilantes como base de instalación;
◠Frente al rango de detección, no debe haber obstáculos ni objetos en movimiento que afecten su detección.
â— ¡Cuanto mayor sea la temperatura ambiente, menor es la sensibilidad del sensor! La distancia de detección nominal en el manual es la distancia cuando la temperatura ambiente es de 22-24 ° C.
En la fábrica, la sensibilidad se establece en 6 metros.

Observación
1.Apunte la parte de la lente del sensor hacia el lugar donde generalmente se mueve el cuerpo humano.
2. La parte de la lente está en una posición donde llega la luz natural, de modo que el sensor fotosensible dentro de la lente pueda percibir mejor la iluminación ambiental.
NOTA: La altura del cuerpo humano es diferente, la velocidad de movimiento es diferente, la sensibilidad también es diferente. La velocidad de movimiento es de 1,0 a 1,5 m / seg. Si el tamaño y la velocidad de movimiento de una persona cambian, también lo hace la distancia de detección.

ATENCIÓN:
Cuando comience a utilizar el producto sensor por primera vez, debe prestar atención a los siguientes elementos:
1.La primera energía debe esperar 30 segundos, manténgase alejado del lugar donde el sensor puede detectar.Después de que la luz se apaga automáticamente, el cuerpo humano ingresa al rango de detección del sensor y se mueve en la dirección normal de movimiento. El sensor puede detectar y controlar la carga para comenzar a trabajar.
2. Para conocer los métodos de ajuste de LUX, el tiempo de retardo y la sensibilidad, consulte el contenido de los diagramas de A, B y C para el funcionamiento.

Cuando utilice este producto, ajuste la sensibilidad a la posición adecuada que necesite. No ajuste la sensibilidad al máximo, para no provocar que el producto no funcione con normalidad debido a acciones incorrectas. El movimiento causado por animales pequeños y la interferencia de la red eléctrica pueden hacer que el producto no funcione correctamente.
Cuando el producto no pueda funcionar normalmente, intente reducir la sensibilidad adecuadamente y luego pruebe.

Este manual es el contenido de la programación del producto, no le notificaremos por separado. Está estrictamente prohibido copiar el contenido del manual de instrucciones para cualquier otro propósito sin el permiso de la empresa.
