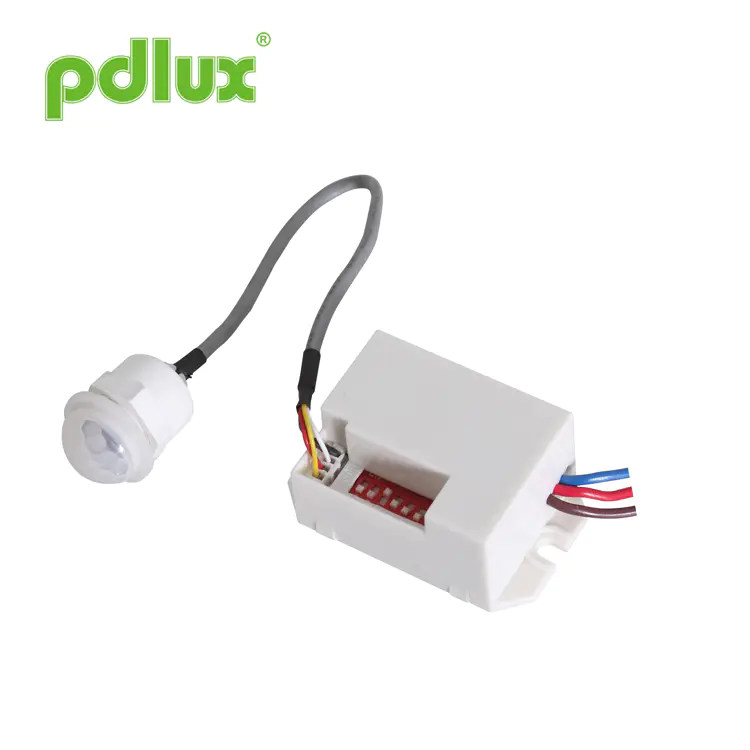

PIR Motion Sensor Smart Detector 220-240V/100-130V CA



PRESUPUESTO

Fuente de energía	220-240VAC, 50/60Hz 100-130VAC, 50/60Hz	Ajuste de tiempo	5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min (ajustable)
Carga nominal	800W MAX.TUNGSTEN (220-240VAC) 200W Max. Fluorescente y LED (220-240VAC) 400W MAX.TUNGSTEN (100-130VAC) 100W Max. Fluorescente y LED (100-130VAC)	Control	<10lux ~ 2000lux (ajustable)
Rango de detección	8m (22 ° C) (ajustable)	Ángulo de detección	100 °
Temperatura de trabajo	-10 ~+40 ° C	Humedad de trabajo	≤93%rh

Nombre de cada parte

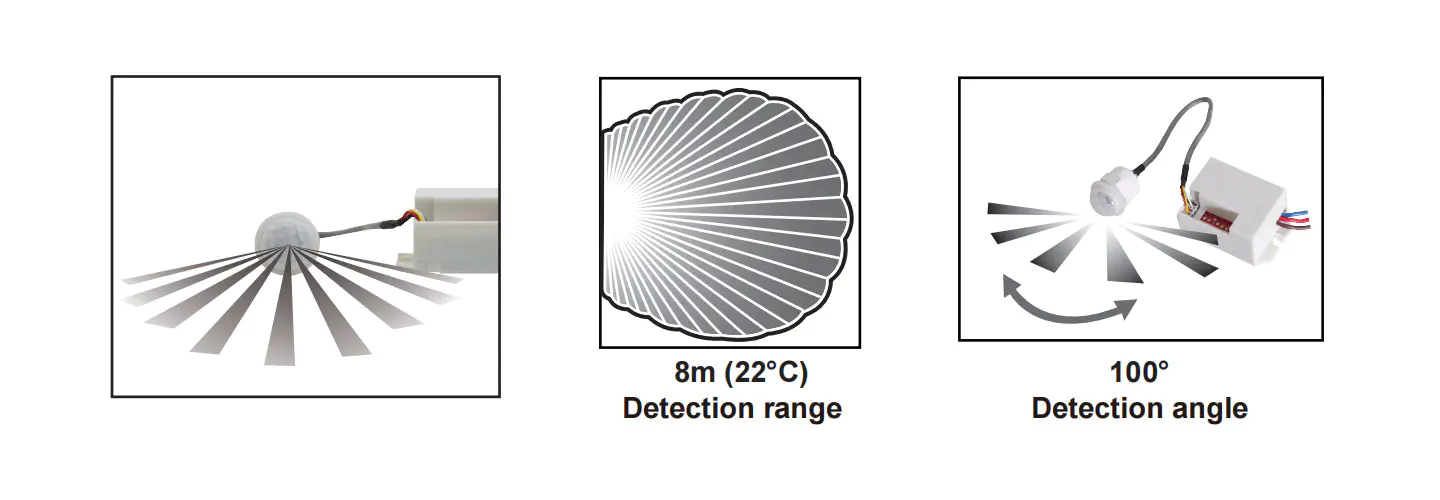

Información del sensor

Función

Diagrama de alambre de conexión

Configuración del interruptor de inmersión

Atención: cuando se use este producto, ajuste la sensibilidad a una posición apropiada que necesita, no ajuste la sensibilidad al máximo, para evitar que el producto no funcione normalmente causado por un movimiento incorrecto. Porque la sensibilidad es demasiado alta detectar fácilmente lo incorrecto. movimiento por viento que sopla hojas y cortinas, animales pequeños y el movimiento incorrecto por interferencia de la red eléctrica y el equipo eléctrico. ¡Todos esos lideran el producto no funciona normalmente!
Cuando el producto no funcione normalmente, intente reducir la sensibilidad de manera adecuada y luego probarlo.

Prueba

· Dip Slide Dip 5 ″ a On Posición y otra está en posición original;
· Encender la alimentación, después de que la carga se apague, el sensor ingresa el estado de trabajo estable;
· Siente una vez, la carga se enciende, y después de 5s se apaga automáticamente;
· Si el deslizamiento se dio () en la posición en la posición, pruebelo durante el día, lo detenga, la carga no estará encendida, cubrirá la resistencia de sensibilización con el objeto opaco, lo siente una vez más, la carga estará encendida y después de 5 giros Fuera de Automaticall.

Para ocasiones

Se puede instalar en interior, corredor y construcción pública.
Instalado dentro del dispositivo con materiales no metálicos.
Por ejemplo, agregue el sensor, de una iluminación normal a una lámpara de sensor automático.


Principio de funcionamiento del control de la luz


Principio operativo de la configuración del tiempo


Presta atención a la instalación

Atención

· El personal de instalación debe ser electricista o con experiencia en correlación;
· Asegúrese de no instalar la unidad en el lugar donde el cambio de sol, la corriente y la temperatura cambian obviamente, por ejemplo, el aire acondicionado, el aire caliente;
· No elija el objeto Sway como base de instalación;
· Frente al rango de sentido no debe haber obstrucción o objeto en movimiento para influir en su detección.

Observación

1. Mantenga la cara del sensor en el área donde generalmente se mueve los humanos.
2. Mantenga la cara del sensor a la posición de la luz ambiental para obtener una configuración de iluminancia mucho más exacta.
3. Si detecta la señal nuevamente dentro de la configuración del tiempo, la configuración del tiempo se expondrá.

Algún problema y forma resuelta

1.La carga no funciona:
R: Verifique si el cableado de conexión y carga es correcto;
B: Verifique si la carga es buena;
C: Verifique si el conjunto de luz de trabajo corresponde al control de la luz.
2. La sensibilidad es pobre:
R: Compruebe si tiene Hinder frente a la ventana de detección para efectuar la señal;
B: Verifique si la temperatura ambiente es demasiado alta;
C: Verifique si la fuente de la señal de inducción está en los campos de detección;
D: Verifique si la altura de la instalación corresponde a la altura que se muestra en la instrucción;
E: Verifique si la orientación móvil es correcta.
3. El sensor no puede apagar la carga automáticamente:
R: Compruebe si hay una señal continua en el campo de detección;
B: Compruebe si la configuración de tiempo es la más larga;
C: Verifique si la potencia corresponde a la instrucción;
D: Verifique si la temperatura cerca del cambio de sensor obviamente, como aire acondicionado o calentamiento central, etc.

● Cuando se usa en diferentes entornos, no ajuste la sensibilidad a la más alta.
Porque eso podría conducir fácilmente a un mal funcionamiento.
● Confirme con la instalación prefesional.
● Corte la fuente de alimentación antes de la instalación y las operaciones de eliminación.
● Asegúrese de haber cortado la energía para fines de seguridad.
● La operación incorrecta causó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y la confiabilidad del producto, sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, hemos prestado atención a los diseños redundantes y adoptamos la cuota de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
