Instrucción del sensor infrarrojo PD-PIR130
Resumen
El sensor de presencia de movimiento PIR es un interruptor de sensor PIR que utiliza la energía infrarroja del ser humano como fuente de señal de control y determina si la luz necesita funcionar o no, y controla el encendido y apagado automático de la luz. Cuando uno ingresa al campo de detección y dispara el sensor funciona, la luz se enciende; cuando enSi deja el campo de detección y llega el tiempo de configuración, la luz se apagará. Puede detectar la iluminación de la luz ambiental automáticamente y configurar y ajustar el valor según la necesidad. Por ejemplo, la luz se encenderá y funcionará cuando la iluminación de la luz ambiental esté por debajo del valor establecido. una vez que supere el valor de configuración, la luz dejará de funcionar. La luz estará encendida hasta que llegue el retraso cuando se active el sensor. Una vez detectada la señal constante, la hora se superpondrá y la luz estará encendida constantemente. Se puede instalar en interiores, pasillos y edificios públicos.
|
Especificaciones Fuente de alimentación: 220-240 VCA Frecuencia de alimentación: 50Hz Carga nominal: 800W máx. tungsteno 100W máx.fluorescente Configuración de tiempo: (8±3)S-(7±2)Min (ajustable) Control de luz: <10LUX~2000LUX (ajustable) |
Rango de detección: 1-4 m máx. (radios) (ajustable) Ángulo de detección: 360° Altura de instalación: 2,5 m ~ 3,5 m Temperatura de trabajo: -10~+40°C Velocidad de movimiento de detección: 0,6 ~ 1,5 m/s Humedad de trabajo: <93% RH |
Información del sensor
Función
Campo de detección: el campo de detección se compone de un campo de servicio arriba y abajo, izquierdo y derecho, se puede seleccionar según el deseo del consumidor. Pero la orientación en movimiento tiene gran relación con la sensibilidad.
Puede identificar día y noche: el control de luz se puede ajustar libremente cuando funciona. Puede funcionar de día y de noche cuando se ajusta en la posición “sol” (max); pero sólo puede funcionar en el control de luz inferior a 10 lux cuando se ajusta en la posición “luna” (min). En cuanto al patrón de ajuste, consulte el patrón de prueba.
El retardo de tiempo se puede agregar continuamente: cuando reciba la segunda señal de inducción después de la primera, calculará el tiempo una vez más sobre el resto del primer retardo básico. (Establezca el tiempo).

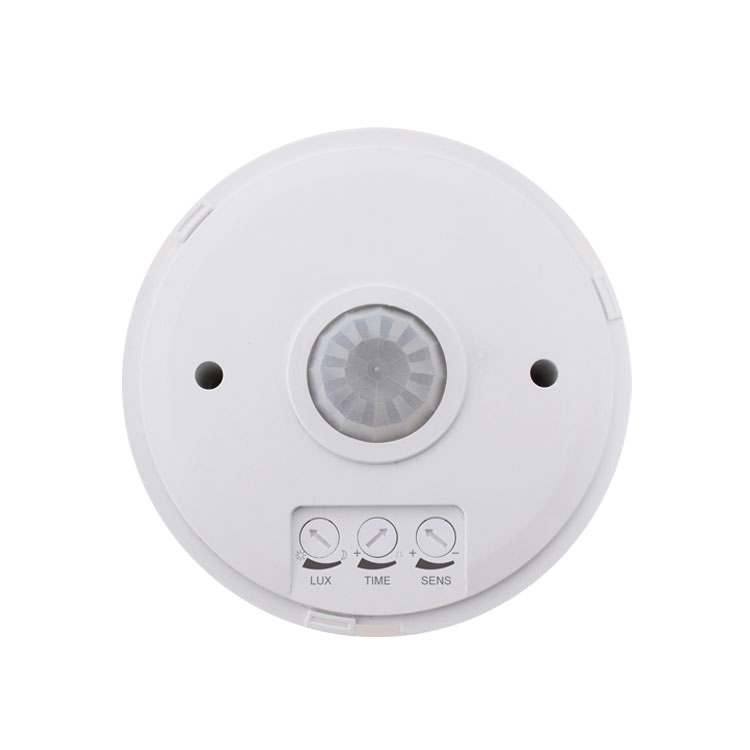

Potenciómetro de control de luz (LUX): girar el mando en el sentido de las agujas del reloj para aumentar su valor; Gire el mando en el sentido contrario a las agujas del reloj para disminuir su valor.
Potenciómetro de tiempo (TIME): gire la perilla en el sentido de las agujas del reloj para aumentar su valor, el tiempo de retardo máximo es (7 ± 2) minutos; Gire la perilla en el sentido contrario a las agujas del reloj para disminuir su valor, el tiempo de retardo mínimo es (8 ± 3) segundos.
Potenciómetro de sensibilidad (SENS): en el sentido de las agujas del reloj, gire la perilla para aumentar su valor, la distancia máxima es de 4 m; Gire el mando en el sentido contrario a las agujas del reloj para disminuir su valor, la distancia mínima es de 1 m.
Procedimiento de instalación
• Apague la alimentación.
• Introduzca el tornillo de expansión de plástico en el orificio que taladró y fije la base del producto en el lugar seleccionado con los tornillos. (como figura 2)
• Conecte la alimentación a la columna de cables de conexión del sensor según el diagrama de cables de conexión.
• Fijar el sensor en la base con los tornillos (como fig.3)
• Coloque la cubierta superior en el sensor, gírela en el sentido de las agujas del reloj y escuchará "bong" y encenderá la alimentación para realizar la prueba.
• La instalación está bien.
Prueba
1. Gire el potenciómetro de control de luz en el sentido de las agujas del reloj hasta el valor máximo, el potenciómetro de retardo de tiempo en el sentido contrario a las agujas del reloj hasta el valor mínimo y el potenciómetro de sensibilidad en el sentido de las agujas del reloj hasta el valor máximo.
Primer paso:Inicie la prueba del techo del sensor en un entorno de más de 1000 LUX (durante el día). Las personas caminan horizontalmente en el área de 4 metros, luego el sensor comenzará a cargarse cuando haya detectado la señal. Y luego la gente deja de moverse, la carga dejará de funcionar en 8±3S.
Segundo paso:Repita el primer paso en un entorno de menos de 10 LUX (noche). El sensor comienza a detectar.
|
2. Gire el potenciómetro de control de luz en el sentido contrario a las agujas del reloj hasta el valor mínimo (modo nocturno), el potenciómetro de retardo de tiempo en el sentido de las agujas del reloj hasta el valor máximo y el potenciómetro de sensibilidad en el sentido contrario a las agujas del reloj hasta el valor mínimo. Primer paso:Inicie la prueba del techo del sensor en un entorno de más de 1000 LUX (durante el día). Las personas caminan horizontalmente en el área de 1 metro, entonces el sensor no detectará. Y luego la gente deja de moverse, la carga dejará de funcionar en 8±3S. Segundo paso:Inicie la prueba del techo del sensor en un entorno de menos de 10 LUX (noche). Las personas caminan horizontalmente en el área de 1 metro, luego el sensor comenzará a cargarse cuando haya detectado la señal. Y luego la gente deja de moverse, la carga dejará de funcionar en 7±2 minutos. |
 |
Aviso:Cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de la red eléctrica. Equipo eléctrico. Todo lo mencionado anteriormente conducirá a una reacción de error.
Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo.
Presta atención a la instalación.
Notas
Un electricista o un humano experimentado puede instalarlo.
Los objetos conflictivos no pueden considerarse la cara base de la instalación.
Delante de la ventana de detección no debe haber objetos que obstaculicen o molesten la detección.
Evite instalarlo cerca de zonas de alteración de la temperatura del aire, por ejemplo: aire acondicionado, calefacción central, etc.
Por su seguridad, no abra la caja si encuentra el enganche después de la instalación.
Observación
1. Mantenga el sensor orientado hacia el área donde normalmente se mueven los humanos.
2. Mantenga la cara del sensor en la posición de la luz ambiental para obtener un ajuste de iluminancia mucho más exacto.
3. Si detecta la señal nuevamente dentro del retardo, el retardo se superará.
4. Perilla LUX: la luminancia de las condiciones de trabajo. Cuando la perilla cambia☼, significa que puede detectar todo el día, cuando la perilla cambia, solo funcionará por debajo de la luminancia <10 LUX.
5. Perilla de TIEMPO: Es un período en el que la luz se enciende lentamente sin ninguna señal gradualmente, hasta que deja de funcionar.
Algún problema y forma resuelta.
La carga no funciona:
a: Verifique la potencia y la carga.
b: Si la carga es buena.
c: Compruebe si la luz de trabajo corresponde a la luz ambiental.
La sensibilidad es pobre:
R: Verifique si frente a la ventana de detección hay obstáculos para recibir las señales.
b: Compruebe si la temperatura ambiente es demasiado alta.
c: Verifique si la fuente de la señal está en los campos de detección.
d: Si la orientación del movimiento es correcta.
El sensor no puede cerrar automáticamente la carga:
a: Si hay señal continua en los campos de detección.
b: Si el retraso de tiempo se establece en el más largo.
c: Si la potencia corresponde a las instrucciones.
d: Si la temperatura del aire cambia cerca del sensor, por ejemplo aire acondicionado o calefacción central, etc.
● Confirme con un instalador profesional.
● Por razones de seguridad, corte la energía antes de las operaciones de instalación y remoción.
● Cualquier pérdida causada por un funcionamiento inadecuado, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, hemos prestado atención a diseños redundantes y adoptado cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
