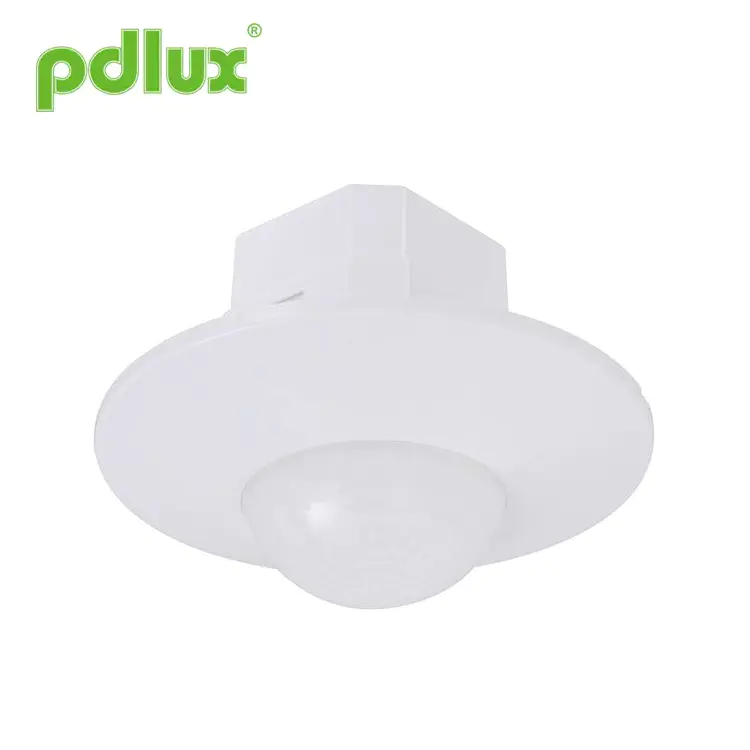

PD-PIR200A Sensor de movimiento infrarrojo de techo de 360°
El producto es un nuevo interruptor de ahorro de energía, adopta un detector de buena sensibilidad, un circuito integrado y SMT. Reúne automatismo, cómoda seguridad, ahorro de energía y funciones prácticas. Un detector en el interior compone un campo de detección de amplio rango, utiliza la energía infrarroja del ser humano como fuente de señal de control, puede iniciar la carga de inmediato cuando uno ingresa al campo de detección. Puede identificar el día y la noche automáticamente. Es fácil de instalar y utilizar ampliamente, ya que posee las funciones de espectáculo de potencia y espectáculo de detección.
Enviar Consulta
Resumen
Presupuesto
| Fuente de energía | 220-240 VCA/100-130 VCA | Frecuencia de alimentación | 50/60Hz |
| Carga resistiva | 1200W máx. 230V/600W máx. 110V | Configuración de hora: | min: 8±3seg máx: 7±2min (ajustable) |
| Ángulo de detección | 360º | Rango de detección (22°C) | 8 m máx. (diámetro) (ajustable) |
| control de luz | <3LUX-luz diurna (ajustable) | Temperatura de trabajo | -10°C~+40°C |
| Consumo de energía | 0,45 W (estático 0,1 W) | Altura de instalación | 2,5 ~ 3,5 m |
| Velocidad de movimiento de detección | 0,6-1,5 m/s | Humedad de trabajo | <93% HR |
Nota: Cuando se utilizan diferentes cargas en paralelo, es necesario comprender completamente las propiedades de las carga, y la carga con una corriente de entrada particularmente grande causará daños prematuros al relé dentro del inductor. Si hay mucha incertidumbre sobre la carga que se está utilizando, se puede realizar una actualización. La versión diseñada específicamente para soportar la corriente de entrada se puede personalizar.

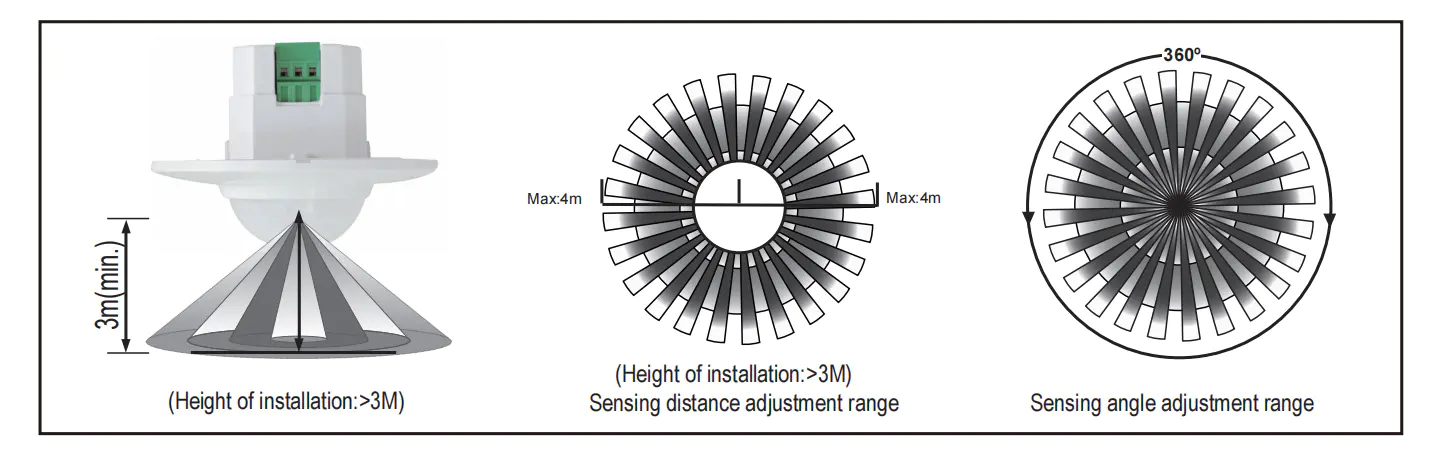

Información de sensores
Función
·El rango de detección se puede configurar según la posición de instalación y el campo de detección.
·El espectáculo de detección: el LED parpadeará dos veces por segundo al recibir la señal.
·La configuración de tiempo se agrega continuamente: cuando recibe la segunda señal de inducción después del primer inductor, lo hará calcule el tiempo una vez más con el resto de la configuración básica del primer tiempo. (Establezca la hora)
·Ajuste de configuración de tiempo: se puede configurar según su deseo. El mínimo es 8 ± 3 segundos; el máximo es 7±2min.
Instalación

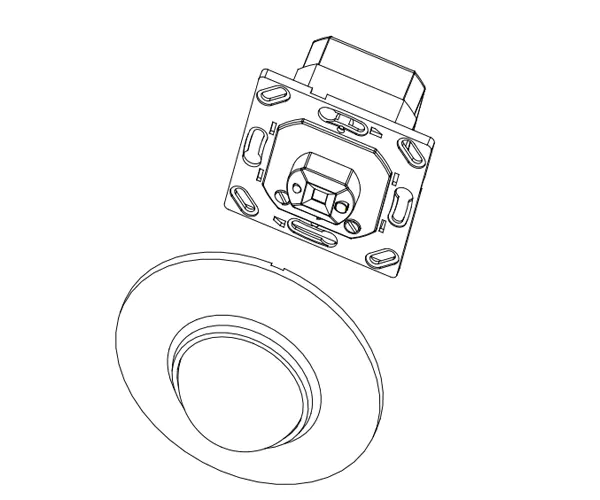

(2) Abra el sensor como se muestra en la siguiente figura a la derecha, retire el panel del sensor.
(3) Conecte los cables de alimentación y carga al terminal de conexión del sensor según la figura de conexión;
(4) Según la configuración de la perilla, configure LUX, TIME, SENS;
(5) De acuerdo con la siguiente figura, fije el sensor en la caja de conexiones, presione el botón en su panel y luego podrá encenderlo para realizar la prueba.

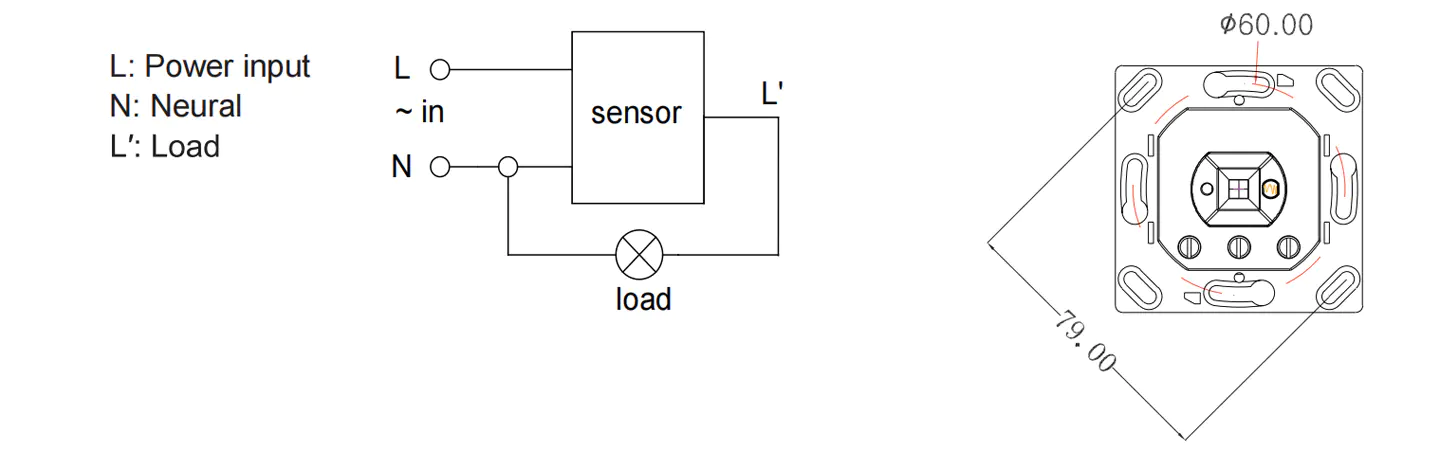

Diagrama de cableado de conexión

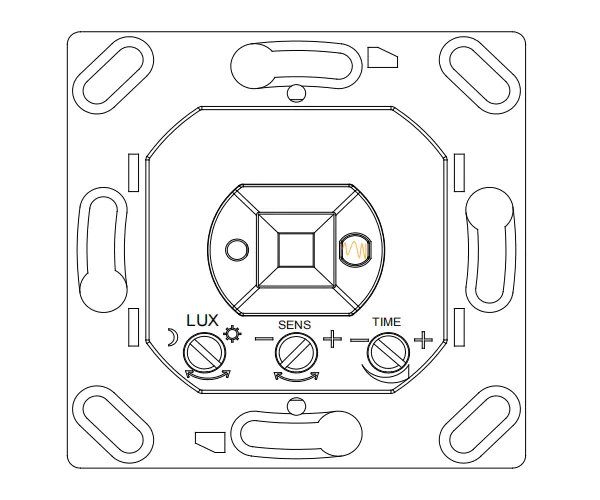

Croquis de conexión (ver la figura de la derecha) Prueba
.Gire la perilla del tiempo en el sentido de las agujas del reloj al mínimo.
·En el momento de encender la alimentación, la carga no funciona. Después de 5 a 10 segundos, la carga funciona y el LED parpadea dos veces por segundo. En condiciones sin inducción, la carga debe dejar de funcionar dentro de 5 a 30 segundos y el LED debe apagarse;
·Si vuelve a tener sentido 5 a 10 segundos después de que se apaga, la carga debería funcionar y la velocidad de parpadeo es dos veces por segundo, entonces la carga dejará de funcionar dentro de 5 a 15 segundos.
·Gira la perilla LUX en el sentido de las agujas del reloj al mínimo. Si se prueba bajo circunstancias inferiores a 3LUX, la carga no debería funcionar después de que la carga de inducción deje de funcionar; pero si cubre la ventana de detección con objetos opacos (toalla, etc.), la carga funciona. Bajo la condición de que no haya señales de inducción, la carga debería dejar de funcionar dentro de 5 a 15 segundos.
ATENCIÓN: Cuando utilice este producto, ajuste la sensibilidad a la posición adecuada que necesite, no ajuste la sensibilidad al máximo para evitar que el producto no funcione. funciona normalmente causado por un movimiento incorrecto. Debido a que la sensibilidad es demasiado alta, detecta fácilmente el movimiento incorrecto debido al viento que sopla hojas y cortinas, animales pequeños y el movimiento incorrecto debido a la interferencia de la red eléctrica y los equipos eléctricos. Todos esos llevan el producto no funciona. normalmente!
Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo.
Notas
Evite instalarlo sobre objetos conflictivos.
No debe haber obstáculos ni objetos en movimiento delante de la ventana de detección que afecten la detección.
Evite instalarlo cerca de zonas de alteración de la temperatura del aire como aire acondicionado, calefacción central, etc.
Teniendo en cuenta su seguridad, no abra la cubierta cuando encuentre el enganche después de la instalación.
Si hay diferencias entre el producto y las instrucciones, consulte principalmente el producto.
Algún problema y forma resuelta.
La carga no funciona:
a.Compruebe que la conexión de alimentación y carga sea correcta.
b.Compruebe si la carga es buena.
c.Compruebe si la luz de trabajo corresponde al control de luz.
La sensibilidad es pobre:
a.Compruebe si hay obstáculos delante de la ventana de detección para efectuar la recepción de las señales.
b. Compruebe si la temperatura ambiente es demasiado alta.
c. Verifique si la fuente de las señales está en los campos de detección.
d.Compruebe si la altura de instalación corresponde a la altura que se muestra en las instrucciones.
e.Compruebe si la orientación del movimiento es correcta.
El sensor no puede cerrar la carga automáticamente:
a. Compruebe si hay señales continuas en los campos de detección.
b. Compruebe si la configuración de tiempo está configurada como la más larga.
do. Compruebe si la potencia corresponde a las instrucciones.
d. Compruebe si el cambio de temperatura se acerca obviamente al sensor, como el aire acondicionado o la calefacción central, etc.
·Cuando se utilice en diferentes entornos, no ajuste la sensibilidad al máximo.
Porque esto fácilmente podría provocar un mal funcionamiento.
●Por favor confirme con instalación profesional.
●Por favor corte el suministro de energía antes de las operaciones de instalación y remoción.
●Asegúrese de haber cortado la alimentación por motivos de seguridad.
●El funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, hemos prestado atención a diseños redundantes y adoptado cuotas de seguridad para evitar problemas. Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
