Sensor de movimiento
La siguiente es una introducción al sensor de movimiento. Espero ayudarle a comprender mejor el sensor de movimiento.

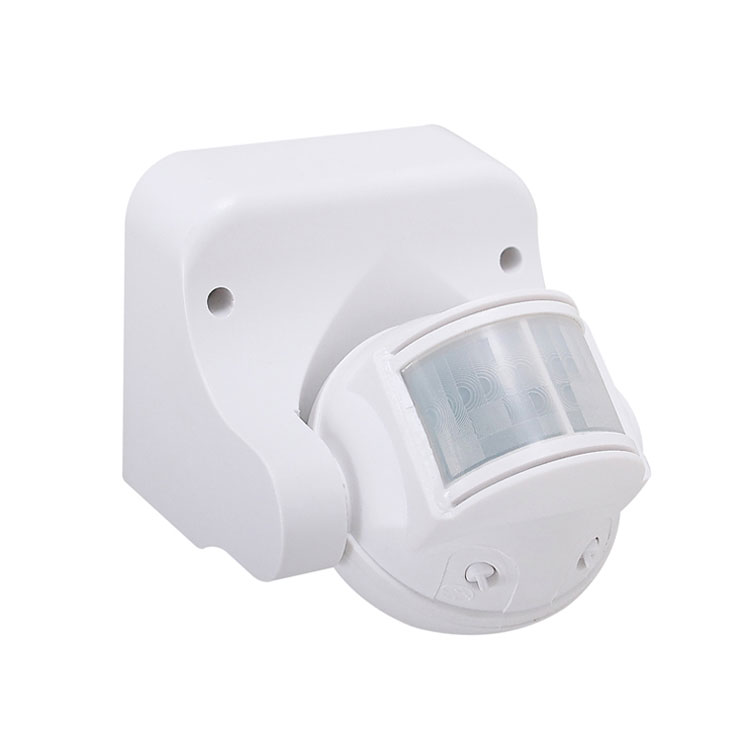

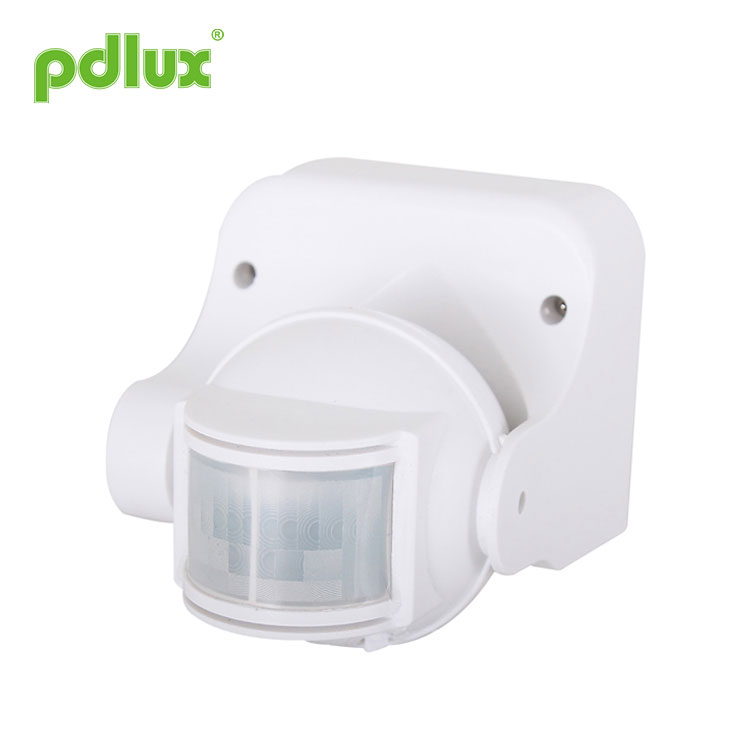

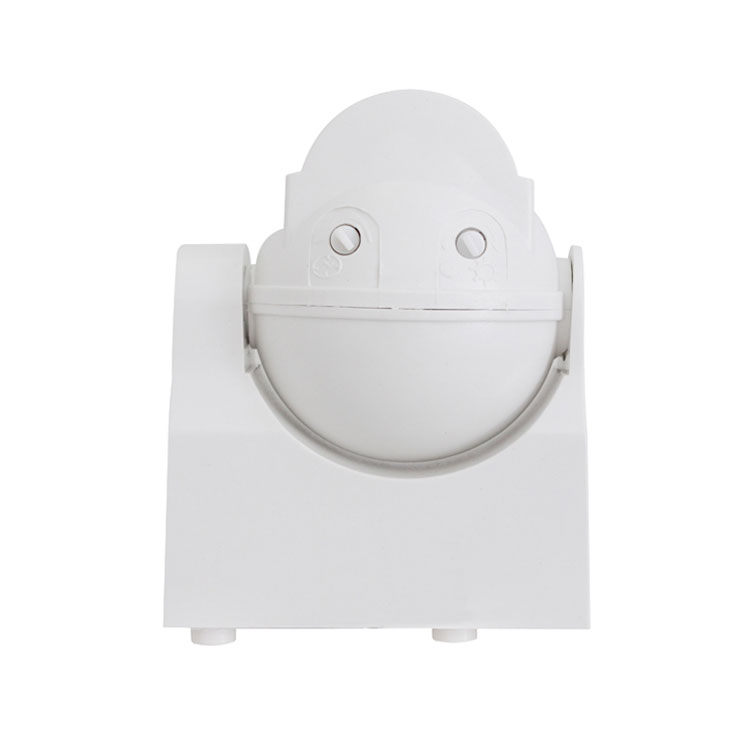

Modelo:PD-PIR108
Enviar Consulta
Instrucción del sensor infrarrojo PD-PIR108
INFORMACIÓN DEL PRODUCTO
El sensor de movimiento es un nuevo interruptor de ahorro de energía que adopta un detector de buena sensibilidad, un circuito integrado y SMT. Reúne funciones automáticas, cómodas, seguras, de ahorro de energía y prácticas. El amplio campo de detección se compone de un campo de servicio arriba y abajo, izquierdo y derecho. Funciona recibiendo rayos infrarrojos del movimiento humano. Cuando uno ingresa a los campos de detección, puede iniciar la carga de inmediato e identificar el día y la noche automáticamente; Su instalación es muy cómoda y su uso es muy amplio. Tiene las funciones de indicación de potencia y de indicación de detección.
|
ESPECIFICACIONES Fuente de alimentación: 100 V/AC-130 V/CA 220V/CA-240V/CA Frecuencia de alimentación: 50/60Hz Carga nominal: 800 W. Tungsteno máx. (100 V/AC-130 V/AC) 1200W. Máximo tungsteno (220V/AC-240V/AC) 300W.Max fluorescente (220V/AC-240V/AC) 150W. Fluorescente máx. (100V/AC-130V/AC) Configuración de tiempo: Min 8sec±3sec Max7min±2min (ajustable) |
Control de luz: <3LUX~2000LUX (ajustable) Ángulo de detección: 180° 140° 110° Rango de detección: 12 m máx. (<24 °C) Temperatura de trabajo:-10 ~ 40°C Velocidad de movimiento de detección: 0,6 ~ 1,5 m/s Humedad de trabajo: <93% RH Altura de instalación: 0,5 m ~ 3,5 m Consumo de energía: 0,45 W (estático 0,1 W) |
INFORMACIÓN DEL SENSOR
FUNCIÓN
Campo de detección: el campo de detección (ver el siguiente diagrama) se compone de un campo de servicio arriba y abajo, izquierdo y derecho, se puede seleccionar según el deseo del consumidor. Pero la orientación en movimiento tiene gran relación con la sensibilidad.
Puede identificar el día y la noche: el consumidor puede ajustar la luz ambiental cuando funciona el PD-PIR108. Puede funcionar de noche y de día cuando se ajusta en la posición "sol" (máx.). Puede funcionar con una luz ambiental inferior a 3LUX cuando se ajusta en la posición “luna” (min). En cuanto al patrón de ajuste, consulte el patrón de prueba.
Indicación de alimentación y detección: la lámpara indicadora puede parpadear una vez cada 4 segundos después de encender la alimentación. Puede parpadear 2 veces cada 1 segundo después de recibir las señales. Al mismo tiempo, puede mostrar si el sensor es normal para la detección y la potencia.
La configuración del tiempo se agrega continuamente: cuando recibe las segundas señales de inducción después del primer inductor, puede calcular el tiempo una vez más en el resto del primer retardo básico. (Fijar tiempo).
La configuración del tiempo es ajustable: se puede configurar según el deseo del consumidor. El tiempo mínimo es de 8 segundos ± 3 segundos. El máximo es 7min±2min.
INSTALACIÓN (ver el siguiente diagrama)
Apague la alimentación.
Quita el clavo de la parte inferior. Abra el orificio del cable. El cable de alimentación y el cable de carga están perforados en la parte inferior.
Fije la parte inferior en la posición seleccionada con el tornillo inflado.
Conecte la alimentación y la carga a la columna del cable de conexión de acuerdo con el diagrama de boceto.
Fije el sensor en la parte inferior, atornille el clavo y encienda la alimentación. Luego podrá probarlo.
PRUEBA
Gire la perilla de control de luz en el sentido de las agujas del reloj al máximo (sol), gire la perilla del tiempo en el sentido de las agujas del reloj al mínimo.
Cuando enciende la alimentación, la carga no funciona y la lámpara indicadora parpadea una vez durante 4 segundos. Después de 5~10 segundos, la carga funciona y la lámpara indicadora parpadea dos veces durante 1 segundo. En condiciones de ausencia de señales del inductor, la carga debería dejar de funcionar en 5 ~ 30 segundos, la lámpara indicadora debería parpadear aún una vez durante 4 segundos.
Después de que salga el primero, vuelva a tener sentido después de 5 a 10 segundos. La carga debería funcionar y la velocidad del flash de indicación es dos veces en 1 segundo. La carga debería dejar de funcionar en 5~15 segundos.
Gire la perilla de control de luces en el sentido contrario a las agujas del reloj al mínimo. Si se ajusta en menos de 3LUX, la carga del inductor no debería funcionar después de que la carga deje de funcionar. Si cubre la ventana de detección con objetos opacos (toalla, etc.), la carga funcionará. En condiciones sin señales de inductor, la carga debería dejar de funcionar dentro de 5 a 15 segundos.
|
NOTAS Un electricista o un humano experimentado puede instalarlo. Los objetos conflictivos no pueden considerarse la cara base de la instalación. Delante de la ventana de detección no debe haber objetos que obstaculicen o molesten la detección. Evite instalarlo cerca de zonas de alteración de la temperatura del aire, por ejemplo: aire acondicionado, calefacción central, etc. Por su seguridad, no abra la caja si encuentra el enganche después de la instalación. |
 |
ALGÚN PROBLEMA Y MANERA SOLUCIONADA
La carga no funciona:
a: Verifique la potencia y la carga.
b: Si la carga es buena.
c: Si la velocidad de la lámpara indicadora se acelera después de la detección.
d: compruebe si la luz de trabajo corresponde a la luz ambiental.
La sensibilidad es pobre:
R: Verifique si frente a la ventana de detección hay obstáculos para recibir las señales.
b: Compruebe si la temperatura ambiente es demasiado alta.
c: Verifique si la fuente de la señal está en los campos de detección.
d: Verifique la altura de instalación.
e: Si la orientación del movimiento es correcta.
El sensor no puede cerrar automáticamente la carga:
a: Si hay señal continua en los campos de detección.
b: Si el retraso de tiempo se establece en el más largo.
c: Si la potencia corresponde a las instrucciones.
d: Si la temperatura del aire cambia cerca del sensor, por ejemplo aire acondicionado o calefacción central, etc.
● Confirme con un instalador profesional.
● Corte el suministro eléctrico antes de las operaciones de instalación y desmontaje.
● Asegúrese de haber cortado la alimentación por motivos de seguridad.
● Un funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Soluciones para prevenir la interferencia de pulsos de la red eléctrica en los productos:
Debido a la diferencia de la red eléctrica de interferencia regional, el pulso de la interferencia es incierto, por lo que no se sugiere al usuario ajustar la sensibilidad al máximo cuando la use.
Sugerencia: instale y ajuste el sensor a la distancia adecuada, no establezca la sensibilidad máxima para evitar un mal funcionamiento.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
