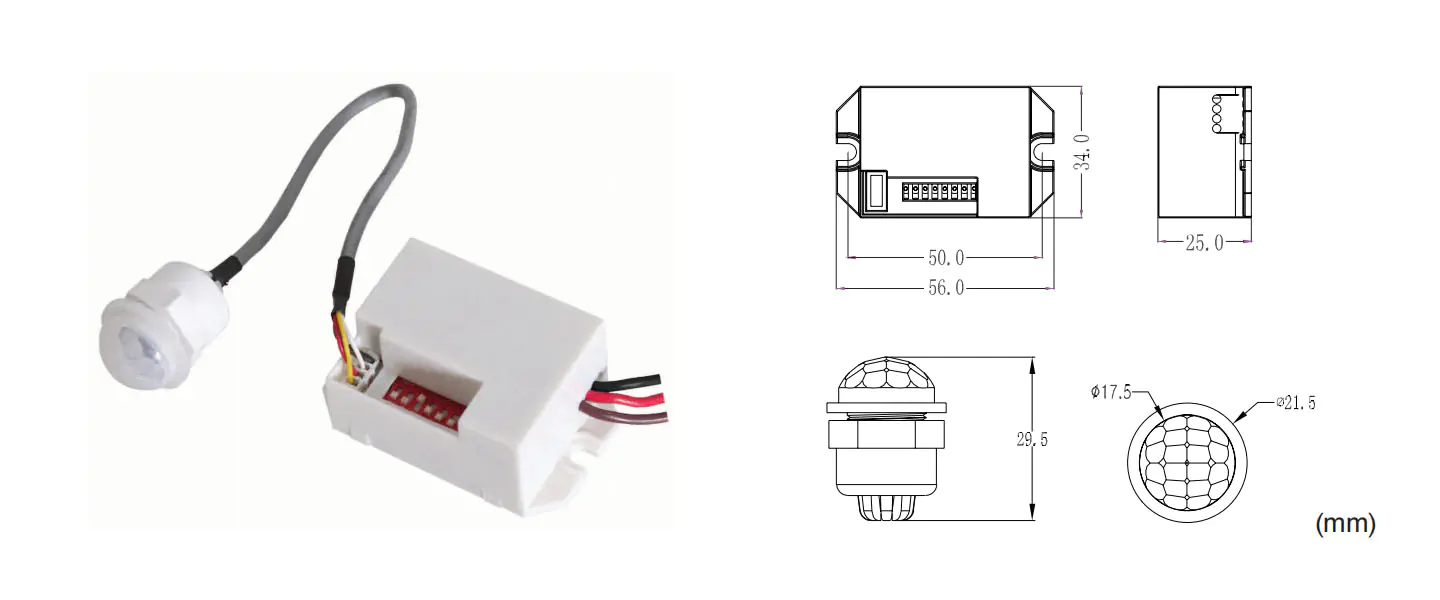

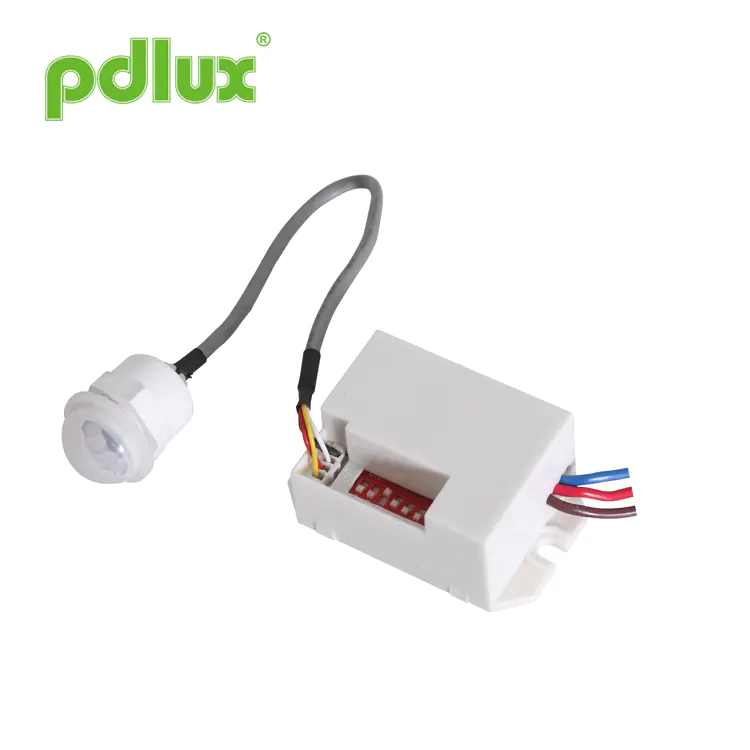

Mini detector de DC DC 12V del sensor de movimiento de movimiento infrarrojo
Mini Sensor de movimiento infrarrojo Smart Switch DC 12V El detector es un interruptor de sensor automático de energía, puede identificar día y noche. Adopta la tecnología de detector infrarrojo, IC y SMD, cuando alguien ingresa su rango de detección y activó su trabajo, el detector infrarrojo enciende la lámpara, después de que abandone su rango, la lámpara se apagará automáticamente. Puede detectar la iluminación de la luz ambiental automáticamente y establecer y ajustar el valor de acuerdo con la necesidad de hecho. Tales como, la luz se encenderá y funciona cuando la iluminación de la luz ambiental esté bajo valor de ajuste. Una vez que excede el valor de configuración, la luz dejará de funcionar. Se puede instalar en interior, corredor y construcción pública.
Modelo:PD-PIR115
Enviar Consulta
Presupuesto
| Aporte | 12 ± 1V DC | Detección de rango | 8m (22 ° C) (ajustable) |
| Producción | Max.12V DC, 2.5A / 30W | Ángulo de detección | 100 ° |
| Control de luz | <10 ~ 2000lux (ajustable) | Temperatura de trabajo | -10 ~+40 ° C |
| De tiempo | 5s 、 30s 、 1min 、 3 min 、 5 min 、 8 min. (Ajustable) | Humedad de trabajo | ≤93%rh |

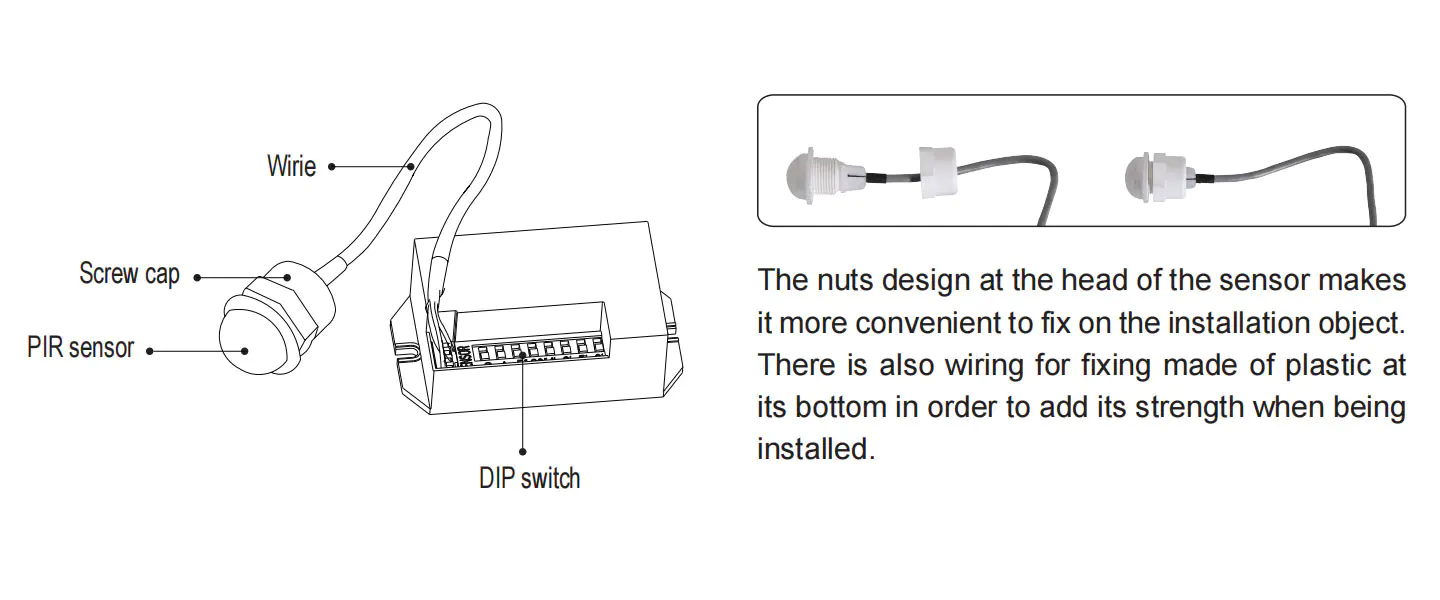

Nombre de cada parte

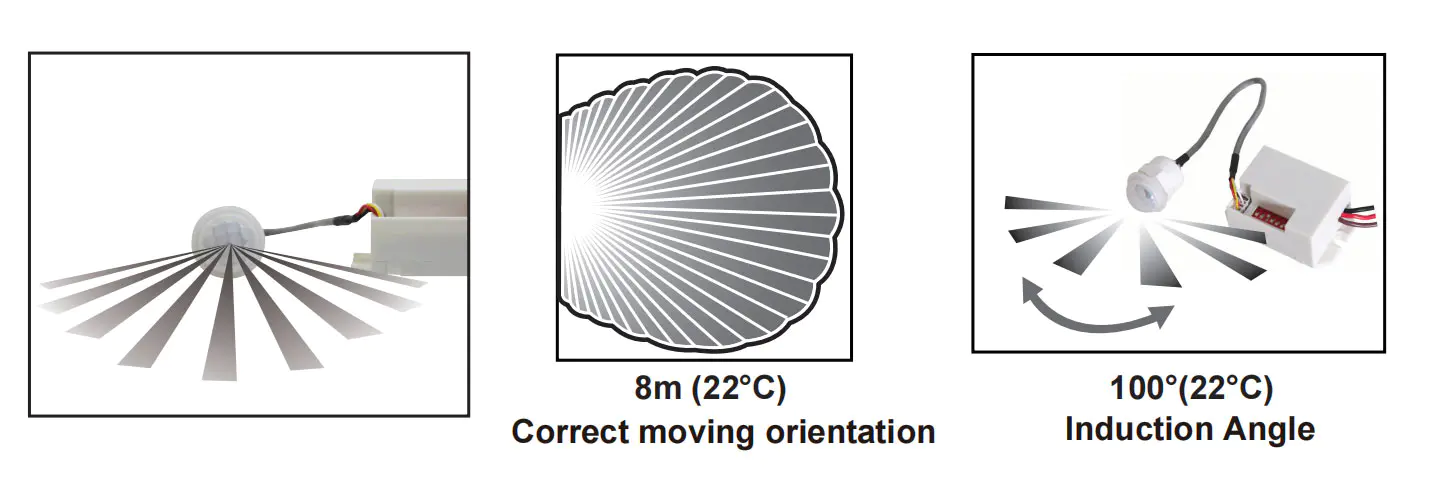

Información del sensor
Función
1. Adopts Interruptor DIP de 8 bits:
· Puede seleccionar la luz de trabajo para trabajar solo en la luz debajo de 10 ilux o en cualquier luz;
· Sensibilidad ajustable;
· Elija el tiempo de trabajo de la carga: 5s, 30s, 1min, 3 minutos, 5 minutos, 8 minutos.
2. El tiempo que el trabajo de carga puede retrasar
Automáticamente: vuelve a compra el tiempo después de la última detección;
3.Out Conecte el detector infrarrojo y la resistencia de sensibilización;
4. Estructura simple y usando conveniente.
· Puede seleccionar la luz de trabajo para trabajar solo en la luz debajo de 10 ilux o en cualquier luz;
· Sensibilidad ajustable;
· Elija el tiempo de trabajo de la carga: 5s, 30s, 1min, 3 minutos, 5 minutos, 8 minutos.
2. El tiempo que el trabajo de carga puede retrasar
Automáticamente: vuelve a compra el tiempo después de la última detección;
3.Out Conecte el detector infrarrojo y la resistencia de sensibilización;
4. Estructura simple y usando conveniente.

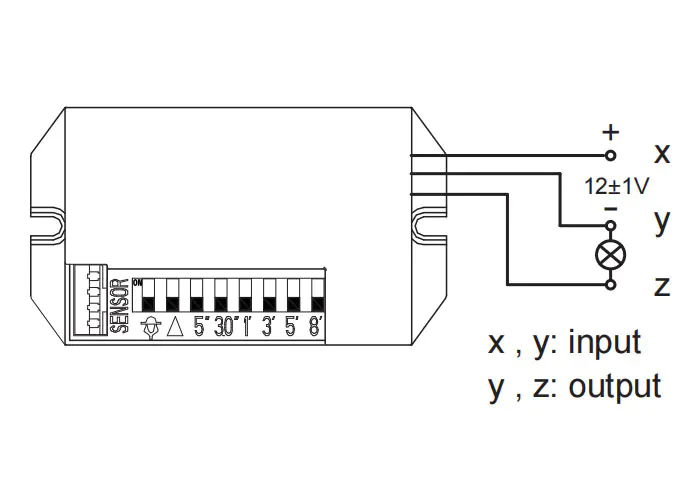

Figura de alambre de conexión
Conecte el cableado a los terminales de acuerdo con el diagrama.
Colores de alambre: x- rojo (+) y- negro (-) z-marrón (+’)
ADVERTENCIA: No cortocircuite ninguna terminal.
Colores de alambre: x- rojo (+) y- negro (-) z-marrón (+’)
ADVERTENCIA: No cortocircuite ninguna terminal.

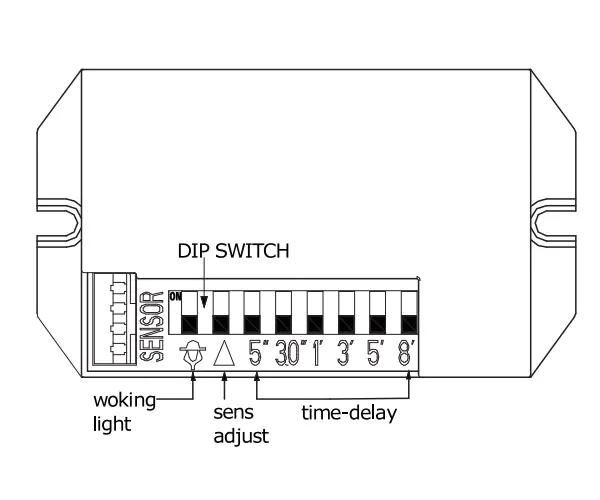

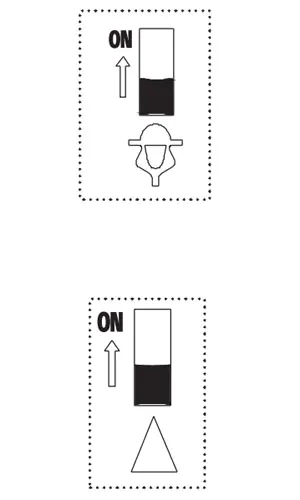

Configuración del interruptor de inmersión
1．working Light () Selección:
· Cuando no se desliza hacia adelante, puede funcionar en cualquier grado de luz;
· Cuando se desliza hacia adelante, solo puede funcionar por la noche (<10lux).
2. Sensibilidad () Selección:
· Cuando no se desliza, alta sensibilidad;
· Cuando se deslice hacia On, baja sensibilidad.
3. Time-Delay (5 "， 30", 1 '， 3' ， 5 '， 8')
Cuando seleccione un cierto tiempo de tiempo, solo lo deslice en la posición.
· Cuando no se desliza hacia adelante, puede funcionar en cualquier grado de luz;
· Cuando se desliza hacia adelante, solo puede funcionar por la noche (<10lux).
2. Sensibilidad () Selección:
· Cuando no se desliza, alta sensibilidad;
· Cuando se deslice hacia On, baja sensibilidad.
3. Time-Delay (5 "， 30", 1 '， 3' ， 5 '， 8')
Cuando seleccione un cierto tiempo de tiempo, solo lo deslice en la posición.
Atención
Cuando el producto no funciona normalmente, intente reducir la sensibilidad apropiadamente y luego probarlo.
Prueba
· Encender la alimentación, después de que la carga se apague, el sensor ingresa el estado de trabajo estable;
· Siente una vez, la carga se enciende, y después de 5s se apaga automáticamente;
· Si el deslizamiento se dio () en la posición en la posición, pruebelo durante el día, lo detenga, la carga no estará encendida, cubrirá la resistencia de sensibilización con el objeto opaco, lo siente una vez más, la carga estará encendida y después de 5 giros Fuera de Automaticall.

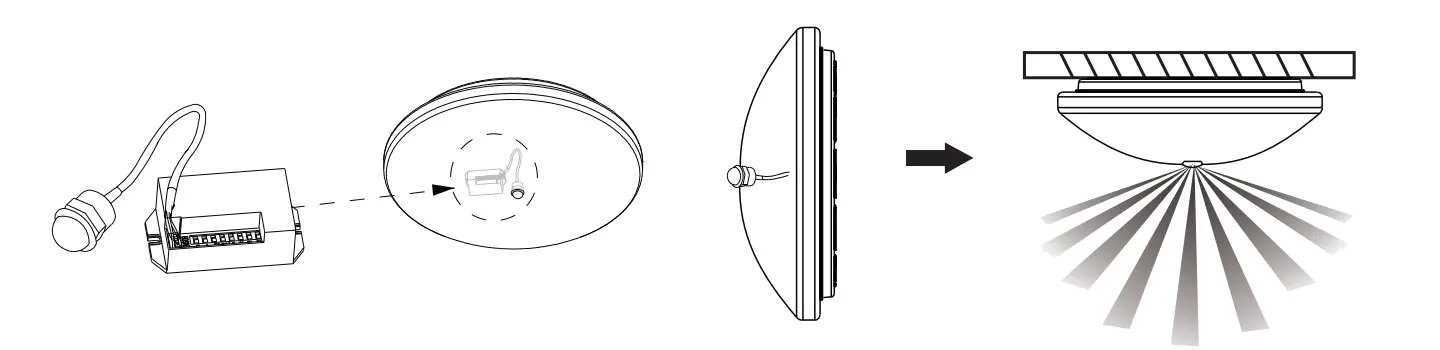

Para ocasiones
Instalado dentro del dispositivo con materiales no metálicos.
Por ejemplo, agregue el sensor, de una iluminación normal a una lámpara de sensor automático.

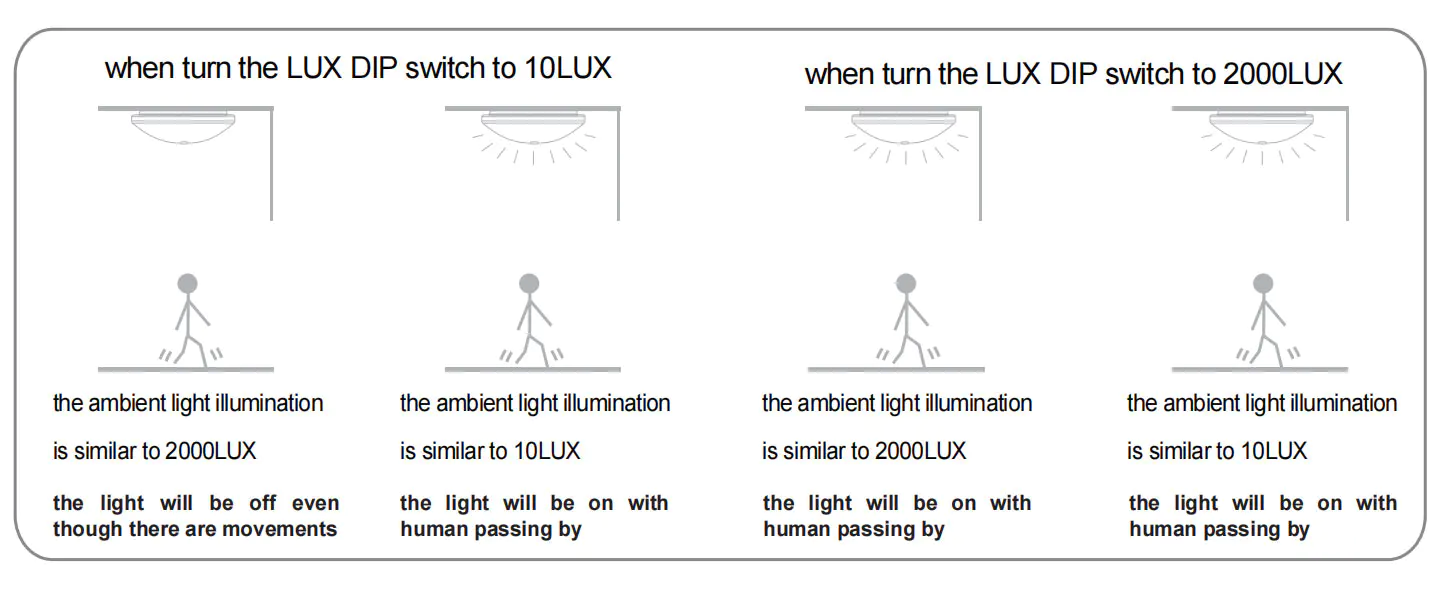

Principio de funcionamiento del control de la luz

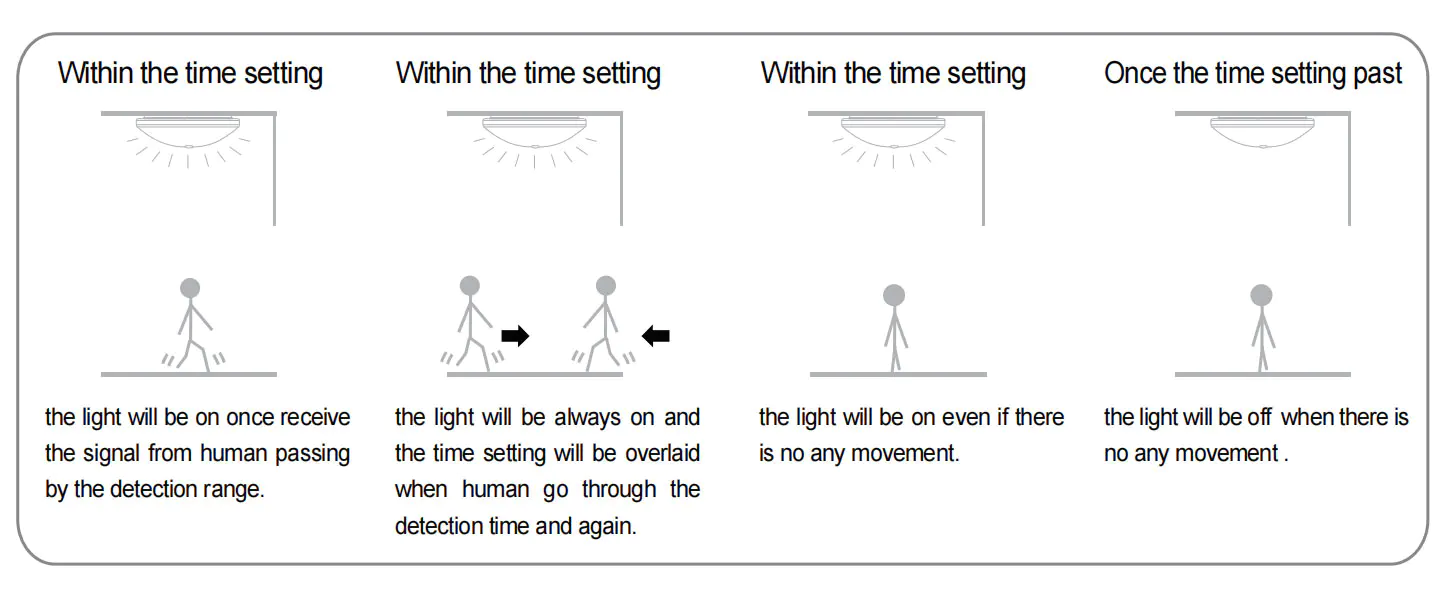

Principio operativo de tiempo de tiempo

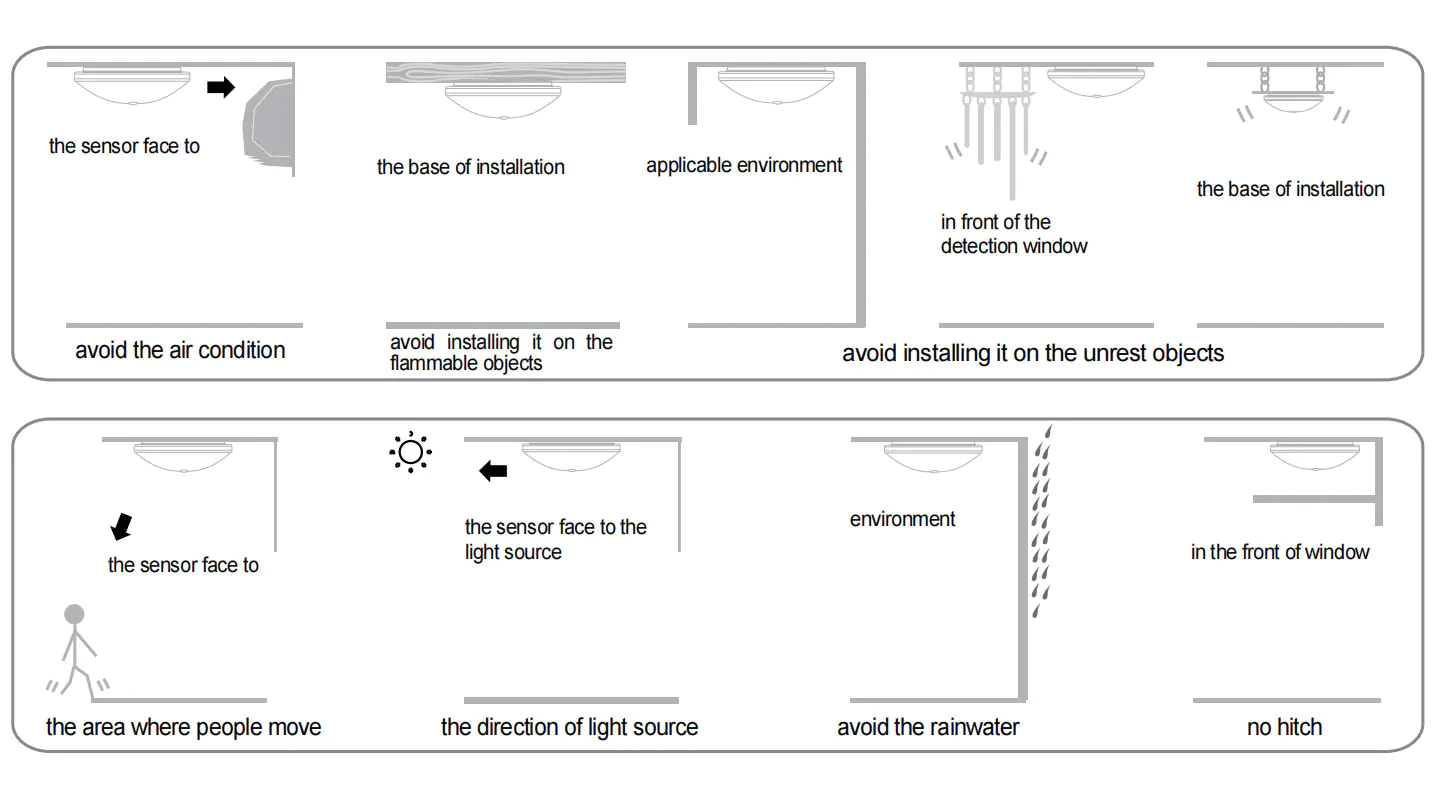

Presta atención a la instalación
Atención
· Asegúrese de no instalar la unidad en el lugar donde el cambio de sol, la corriente y la temperatura cambian obviamente, por ejemplo, el aire acondicionado, el aire caliente;
· No elija el objeto Sway como base de instalación;
· Frente al rango de sentido no debe haber obstrucción o objeto en movimiento para influir en su detección.
Observación
2. Mantenga la cara del sensor a la posición de la luz ambiental para obtener una configuración de iluminancia mucho más exacta.
3. Si detecta la señal nuevamente dentro del tiempo de retraso, el retraso de tiempo será exigido.
Porque eso podría conducir fácilmente a un mal funcionamiento.
● Confirme con la instalación prefesional.
● Corte la fuente de alimentación antes de la instalación y las operaciones de eliminación.
● Asegúrese de haber cortado la energía para fines de seguridad.
● La operación incorrecta causó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y la confiabilidad del producto, sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, hemos prestado atención a los diseños redundantes y adoptamos la cuota de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
