Interruptor de sensor de infrarrojos
La siguiente es una introducción al interruptor de sensor de infrarrojos. Espero ayudarlo a comprender mejor el interruptor de sensor de infrarrojos. ¡Bienvenidos clientes nuevos y antiguos a continuar cooperando con nosotros para crear juntos un futuro mejor!

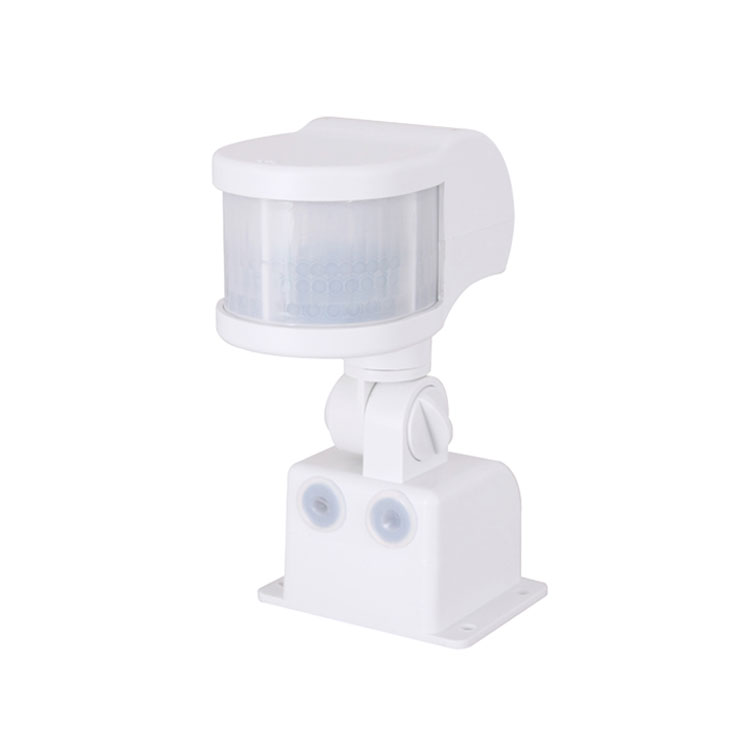

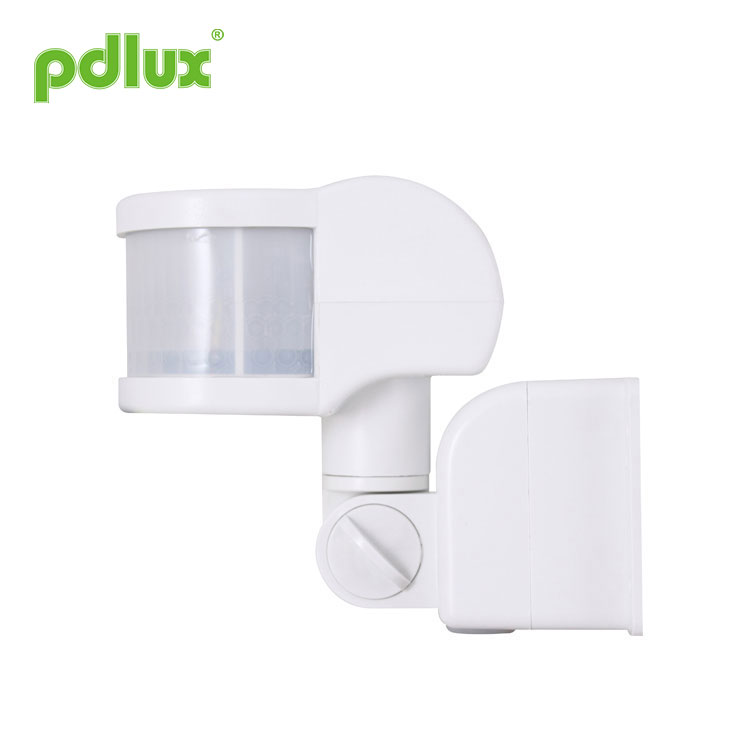

Modelo:PD-PIR126
Enviar Consulta
Instrucción del sensor infrarrojo PD-PIR126
INFORMACIÓN DEL PRODUCTO
Este interruptor con sensor de infrarrojos es un nuevo interruptor de iluminación que ahorra energía y adopta dos detectores de alta sensibilidad, circuito integrado y tecnología SMT; reúne automatismo, comodidad, seguridad y ahorro de energía, etc. La amplia detección está compuesta por el campo de servicio derecho e izquierdo; utiliza rayos infrarrojos del cuerpo como fuente de control de señal para iniciar la carga cuando el ser humano ingresa al campo de detección; El sensor puede identificar día y noche automáticamente. Se utiliza ampliamente y es fácil de instalar; Tiene las funciones de visualización de potencia y detección.
|
ESPECIFICACIONES Fuente de alimentación: 220V/AC-240V/AC Frecuencia de alimentación: 50Hz Rango de detección: 11 m máximo (22 ℃) Ángulo de detección: 220° Configuración de tiempo: Min: 8 segundos ± 3 segundos Máx.: 7 min ± 2 min (ajustable) Luz de control: <3LUX ~ luz del sol (ajustable) |
Carga nominal: 1200W máx. tungsteno Temperatura de trabajo: -10~+40℃ Humedad de trabajo: <93% RH Altura de instalación: 1,5 m ~ 2,5 m Potencia en espera: 0,45 W (en funcionamiento) 0,1 W (estática) Velocidad de movimiento de detección: 0,6 ~ 1,5 m/s |
INFORMACIÓN DEL SENSOR
FUNCIÓN
>La distancia de detección se puede ajustar: la distancia de detección es corta si presiona el interruptor; de lo contrario, es larga;
>Puede identificar el día y la noche automáticamente: La luz ambiental en la que funciona el PD-PIR126 se puede ajustar libremente, cuando lo gira hacia la luz del sol (la más grande), puede funcionar de día y de noche; Si lo giras hacia la luna (la más pequeña), solo puede funcionar con una luz inferior a 3LUX. Consulte la forma de prueba sobre el ajuste;
> Indicación de alimentación y detección: la lámpara indicadora parpadea una vez cada 4 segundos después de encender la alimentación, puede parpadear 2 veces cada 1 segundo después de recibir las señales de inducción. Entonces puede mostrar si el detector y la energía son normales;
>Retraso de tiempo agregado continuamente: cuando recibe la segunda señal de inducción después de la primera, debe calcular el tiempo una vez más sobre el resto del primer retardo;
>Ajuste de retardo de tiempo: El retardo de tiempo de trabajo se puede ajustar según el deseo del cliente, el tiempo mínimo es de 8 segundos ± 3 segundos, el máximo es de 7 minutos ± 2 minutos;
>Función de bloqueo: durante el trabajo, el sensor mantendrá la carga encendida cuando se apague la energía durante 2 segundos y luego se encienda. Y apague la alimentación durante 4 segundos y luego enciéndala, el sensor reanudará la automatización.
INFORMACIÓN DEL PRODUCTO (como el diagrama 1)
Δ Apague la alimentación;
Δ Gire el tornillo de la tapa de la base para abrirlo, tire del orificio del cableado, coloque el cable de alimentación y de carga en la tapa de la base;
Δ Fijar la base-tapa con el tornillo de dilatabilidad en la posición de instalación seleccionada;
Δ Coloque el cable de alimentación y carga en el sensor de acuerdo con el diagrama de indicación;
Δ Fije el sensor en la tapa de la base, gire el tornillo firmemente y luego podrá electrificarlo para realizar la prueba.
|
PRUEBA >Gire la perilla de control de luz en el sentido de las agujas del reloj al máximo; gire la perilla del tiempo en el sentido de las agujas del reloj al mínimo. >Encienda la alimentación, la carga controlada no debería funcionar y la lámpara indicadora parpadeará una vez cada 4 segundos; la carga funcionará dentro de 5 a 10 segundos y la lámpara indicadora parpadeará dos veces por segundo. Si no hay señales de inducción, la carga debería dejar de funcionar dentro de 5 a 30 segundos, la lámpara indicadora debería volver a parpadear 1 vez cada 4 segundos. >Vuelva a sentirlo 5-10 segundos después de que se apague la carga, la carga debería funcionar y la lámpara indicadora parpadeará 2 veces cada 1 segundo, la carga dejará de funcionar dentro de 5-15 segundos. >Gire el mando LUX al mínimo en el sentido contrario a las agujas del reloj. Si lo prueba en una luz ambiental superior a 3LUX, siéntalo, la carga no debería funcionar después de que deje de funcionar; Si cubre la lente de detección con un objeto opaco (toalla, etc.), la carga debería funcionar. Bajo la condición de que no haya señales de detección, es normal que la carga deje de funcionar dentro de 5 a 15 segundos. >Atención: debe haber un intervalo de 5 segundos entre el segundo sentido y el primer sentido cuando la carga deja de funcionar, mientras que no es necesario que haya un intervalo cuando se induce continuamente mientras la carga no deja de funcionar. |
 |
NOTA
>El electricista o un humano experimentado pueden instalarlo;
>Los objetos conflictivos no pueden considerarse como la cara base de la instalación;
>No hay objetos que obstaculicen o molesten la detección frente a la ventana de detección;
>Evite instalarlo cerca de zonas de alteración de temperatura, por ejemplo: aire acondicionado, calefacción central, etc.;
>Por su seguridad, no abra la carcasa si encuentra el enganche después de la instalación.
ALGUNOS PROBLEMAS Y MANERA SOLUCIONADA
1、La carga no funciona:
a. Verificar la potencia y la carga;
b. Si la lámpara indicadora parpadea 1 vez cada 4 segundos;
C. Si la carga es buena;
d. Si la lámpara indicadora se acelera para parpadear después del sentido;
mi. Compruebe si la luz de trabajo que configuró se corresponde con la luz ambiental.
2、La sensibilidad es pobre:
a. Verifique si hay algún obstáculo frente a la ventana de detección que afecte la recepción de las señales;
b. Verifique la temperatura ambiente;
C. Verifique si la fuente de la señal está en los campos de detección;
d. Verifique la altura de instalación;
mi. Si la orientación del movimiento es correcta.
3、El sensor no puede apagar la carga automáticamente:
a. Si hay señal continua en el campo de detección;
b. Si el retraso se establece en el más largo;
C. Si la potencia corresponde con la instrucción requerida;
d. Si la temperatura cambia cerca del sensor (aire acondicionado, calefacción central, etc.);
mi. Compruébelo si está en condiciones de bloqueo.
● Confirme con un instalador profesional.
● Corte el suministro eléctrico antes de las operaciones de instalación y desmontaje.
● Asegúrese de haber cortado la alimentación por motivos de seguridad.
● Un funcionamiento inadecuado provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
