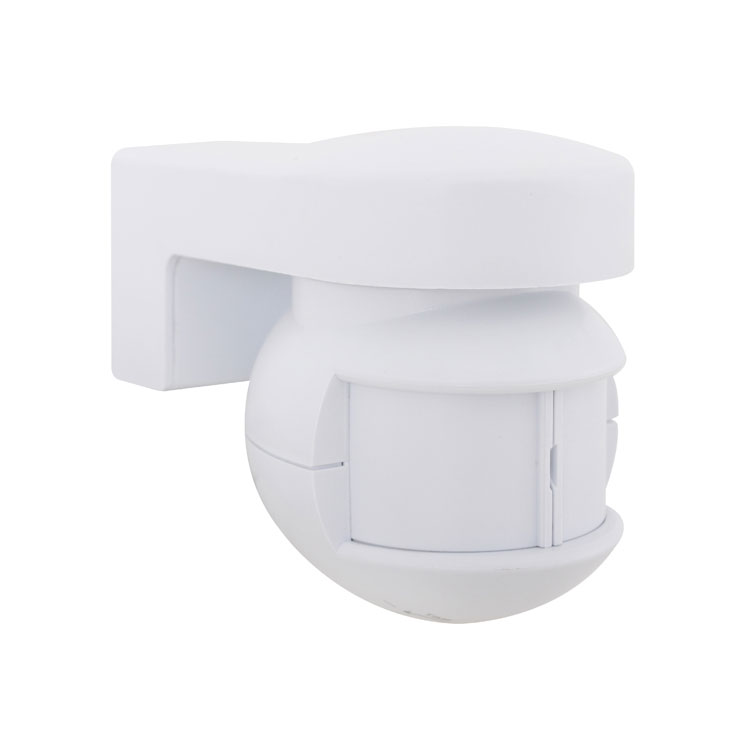

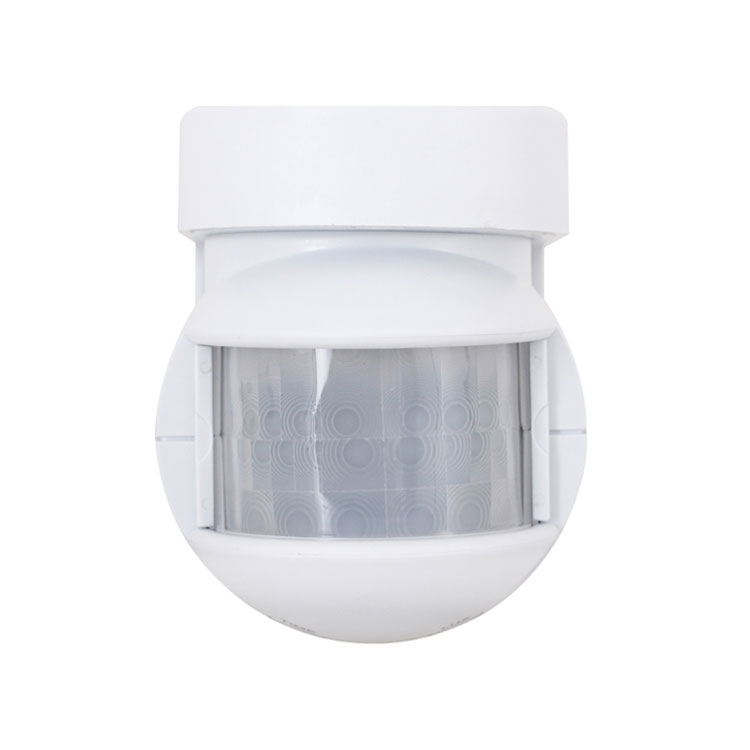

Sensor inteligente piroeléctrico infrarrojo
Como fabricante profesional, nos gustaría ofrecerle un sensor inteligente piroeléctrico infrarrojo. Y le ofreceremos el mejor servicio postventa y entrega oportuna.
Modelo:PD-PIR65S-Z
Enviar Consulta
Instrucción del sensor infrarrojo PD-PIR65S-Z
Resumen
Este producto es un avanzado sensor inteligente piroeléctrico infrarrojo controlado digitalmente. Este producto utiliza un sensor de alta resolución que tiene casi el doble de sensibilidad que un solo sensor tradicional. Utiliza la MCU para calcular con precisión la información del interruptor y controla con precisión el relé para encenderse en el punto cero de la onda sinusoidal, de modo que cada carga se encienda. En el punto cero de la onda sinusoidal, se evita el problema de la corriente de irrupción causado por el modo de control convencional cuando se enciende el alto voltaje de la onda sinusoidal, especialmente el gran daño de corriente al relé generado por el condensador de gran capacidad bajo el impacto de la alta tensión bajo la carga.
Debido a la diversificación de las cargas eléctricas actuales, especialmente las lámparas LED, las lámparas de bajo consumo y las lámparas fluorescentes tienen condensadores con diferentes capacitancias. Esto es un desastre para los relevos. A veces, una lámpara LED de 50 W puede generar sobrecorrientes de 80 a 120 A. El relé ordinario de 10 A solo puede soportar 3 veces la corriente de entrada y es probable que el relé se rompa en unos días o varias veces. Es por eso que el sensor convencional del mercado tiene una vida corta y una corriente de carga pequeña.
Para superar este problema, este producto adopta un cálculo de precisión digital avanzado para encender la carga cuando la onda sinusoidal tiene potencial cero, resolviendo así el problema de sobrecorriente de carga, mejorando en gran medida la capacidad de carga y prolongando la vida útil del producto. El último método de control de tecnología de sensores de producción en masa puede controlar fácilmente cualquier carga. Es un producto de gama media y alta. Aunque el costo aumenta en comparación con la versión convencional, la confiabilidad y la vida útil del producto aumentan considerablemente. Este producto equivale a elegir tranquilidad y elegir seguridad.
Este producto tiene una versión de fuente de alimentación conmutada y una versión reductora de condensador. La versión de fuente de alimentación conmutada tiene un voltaje de funcionamiento de hasta 100 V-277 V y un consumo de energía en espera de <0,5 W. En principio, la versión reductora capacitiva solo puede tener un voltaje único y el consumo de energía en espera es >0,7W. Debes tenerlo en cuenta a la hora de elegir un producto.
|
Especificaciones Fuente de alimentación: 220-240 VCA, 50 Hz/60 Hz 100-130 VCA, 50 Hz/60 Hz Todas las cargas: 1200 W (220-240 VCA) 800W（100-130VCA） Configuración de tiempo: 10 segundos-12 minutos (ajustable) Rango de detección (22°C): 10 m máx. |
Control de luz: <10LUX-2000LUX (ajustable) Ángulo de detección: 110º (ajustable) Temperatura de trabajo: -10°C-+40°C Altura de instalación: 1,8-2,5 m Humedad de trabajo: <93% RH Velocidad de movimiento de detección: 0,6-1,5 m/s |
Información del sensor
Función

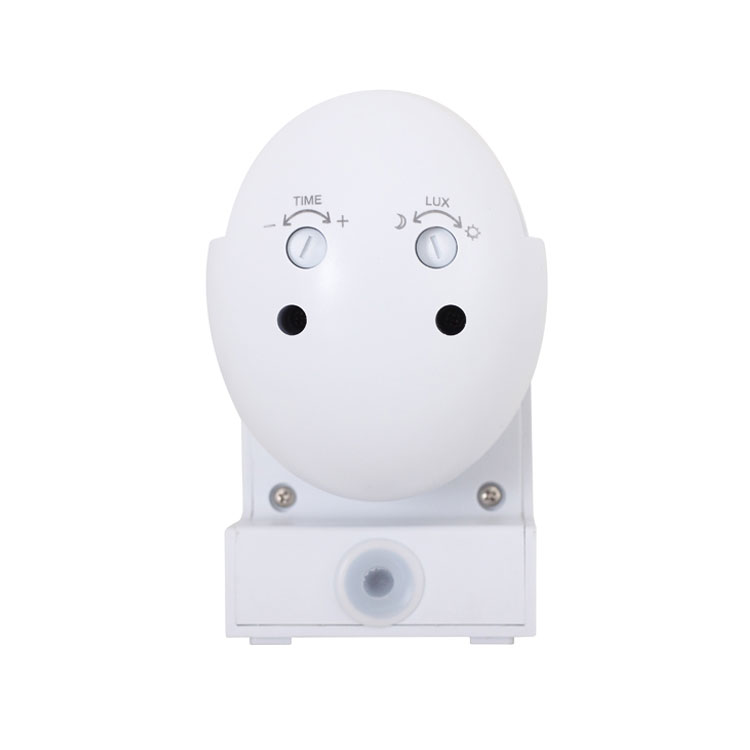

Ajuste de LUX:
LUX se refiere a la iluminancia del entorno. Ajustar la perilla de ajuste de LUX le permite elegir qué iluminancia desea que introduzca el sensor en la inducción. Elige el hábito que más te convenga.
Algunas de las opciones de la solución 20LUX deben estar iluminadas. Algunos eligen la iluminación ambiental de 50LUX como iluminación inductiva, y otros eligen ser iluminación inductiva en cualquier momento, siempre que la perilla de ajuste de LUX esté ajustada al máximo.
Ajuste de tiempo:
La perilla de ajuste de tiempo se usa para ajustar el tiempo después de que el sensor detecta la luz, y el usuario puede seleccionar razonablemente el tiempo de retardo después de la inducción.
(1) Ajuste de hora
 |
Ajuste la configuración del tiempo de trabajo de carga. Gire en el sentido de las agujas del reloj para aumentarlo y en el sentido contrario a las agujas del reloj para disminuirlo. La configuración de tiempo es de aproximadamente 12 minutos cuando se gira al máximo, y la configuración de tiempo es de aproximadamente 10 segundos cuando se gira al mínimo. |
NOTA: Cuando la luz se apaga automáticamente, pasarán 4 segundos antes de que el sensor esté listo para detectar otro movimiento, es decir, solo la señal detectada 4 segundos después puede encenderse automáticamente.
Sirve principalmente para ajustar el tiempo de retardo desde el momento en que se detecta la señal y el encendido automático de la luz hasta el apagado automático de la luz. Puede definir el tiempo de retraso según sus necesidades prácticas. Pero será mejor que reduzcas el tiempo de retardo para ahorrar energía, ya que el sensor de microondas tiene la función de detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retardo reiniciará el cronómetro y la luz seguirá encendida. sólo si hay humanos en el rango de detección.
(2) Configuración de control de luz
 |
Ajustar la luz de trabajo. Gire en el sentido de las agujas del reloj para aumentarlo y en el sentido contrario a las agujas del reloj para disminuirlo. Cuando gire a mini, solo funcionará por debajo del control de luz alrededor de 10LUX, cuando gire al máximo, puede funcionar con cualquier control de luz. |
Prueba
1. Gire la perilla LUX en el sentido de las agujas del reloj al máximo (SOL). Gire la perilla del tiempo en el sentido contrario a las agujas del reloj hasta el mínimo. Gire la perilla del sensor en el sentido de las agujas del reloj hasta el máximo.
2. Conectada la alimentación, la carga controlada comenzará a funcionar y dejará de funcionar 2 ± 1 segundos después cuando no se detecte una señal continua.
3. Una vez detectada, la carga funciona y el indicador se enciende y deja de funcionar 10 segundos después cuando no se detecta una señal continua. Y si se detecta una señal 4 segundos después, la carga debe comenzar a funcionar y el indicador se enciende y deja de funcionar 10 segundos después cuando no se detecta ninguna señal continua.
4. Gire el mando LUX en el sentido contrario a las agujas del reloj hasta el mínimo. Si se prueba en circunstancias superiores a 10LUX, la carga no debería funcionar después de que la carga de inducción deje de funcionar; pero si cubre la ventana de detección con objetos opacos (toalla, etc.), la carga funciona. Si no hay señales de inducción, la carga debería dejar de funcionar en 10 segundos.
Nota
Debe ser instalado por un electricista o una persona con experiencia.
Evite instalarlo sobre objetos conflictivos.
No debe haber obstáculos ni objetos en movimiento delante de la ventana de detección que afecten la detección.
Evite instalarlo cerca de zonas de alteración de la temperatura del aire como aire acondicionado, calefacción central, etc.
Teniendo en cuenta su seguridad, no abra la cubierta cuando encuentre el enganche después de la instalación.
Si hay diferencias entre el producto y las instrucciones, consulte principalmente el producto.
Algún problema y forma resuelta.
La carga no funciona:
a. Verifique que la conexión de alimentación y carga sea correcta.
b. Compruebe si la carga es buena.
C. Compruebe si la lámpara del espectáculo acelera su velocidad después de la detección.
d. Compruebe si la luz de trabajo corresponde al control de luz.
La sensibilidad es pobre:
a. Verifique si hay obstáculos frente a la ventana de detección para efectuar la recepción de las señales.
b. Compruebe si la temperatura ambiente es demasiado alta.
C. Verifique si la fuente de la señal está en los campos de detección.
d. Compruebe si la altura de instalación corresponde a la altura que se muestra en las instrucciones.
mi. Compruebe si la orientación del movimiento es correcta.
El sensor no puede cerrar la carga automáticamente:
a. Compruebe si hay señales continuas en los campos de detección.
b. Compruebe si la configuración de tiempo está configurada como la más larga.
C. Compruebe si la potencia corresponde a las instrucciones.
d. Compruebe si el cambio de temperatura se acerca obviamente al sensor, como el aire acondicionado o la calefacción central, etc.
● Confirme con un instalador profesional.
● Corte el suministro eléctrico antes de las operaciones de instalación y desmontaje.
● Asegúrese de haber cortado la alimentación por motivos de seguridad.
● Un funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.
Este manual es para la programación del contenido actual de este producto, ¡hay cambios y modificaciones al fabricante sin previo aviso!
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
