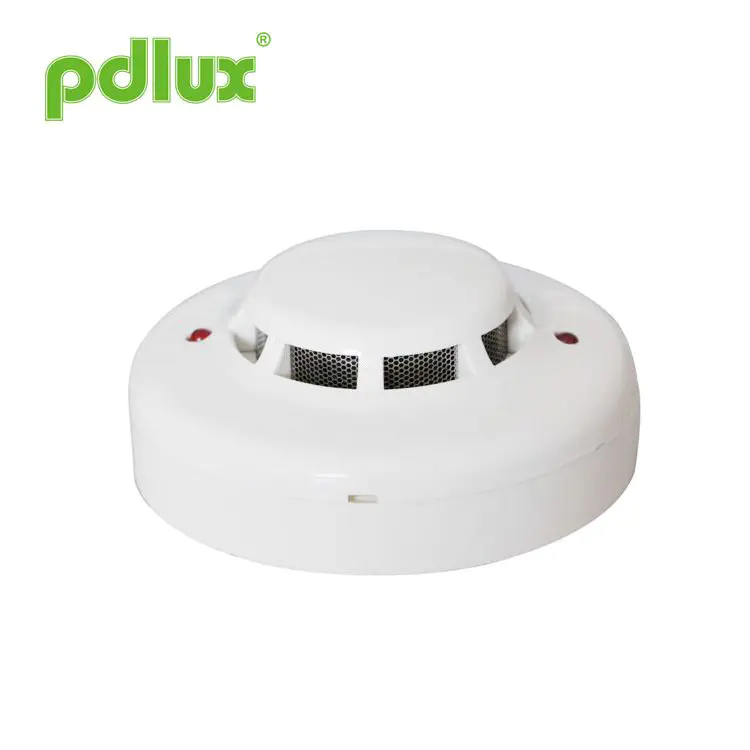

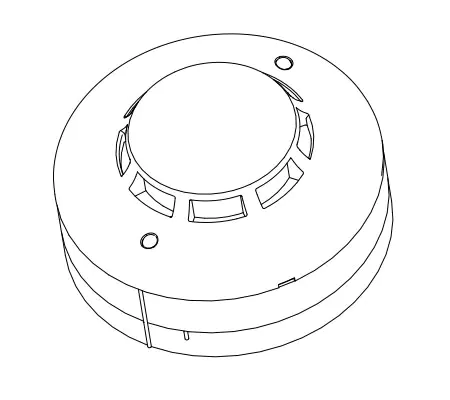

Proveedor de detector de humo direccionable de 64 canales PD-SO928-V7

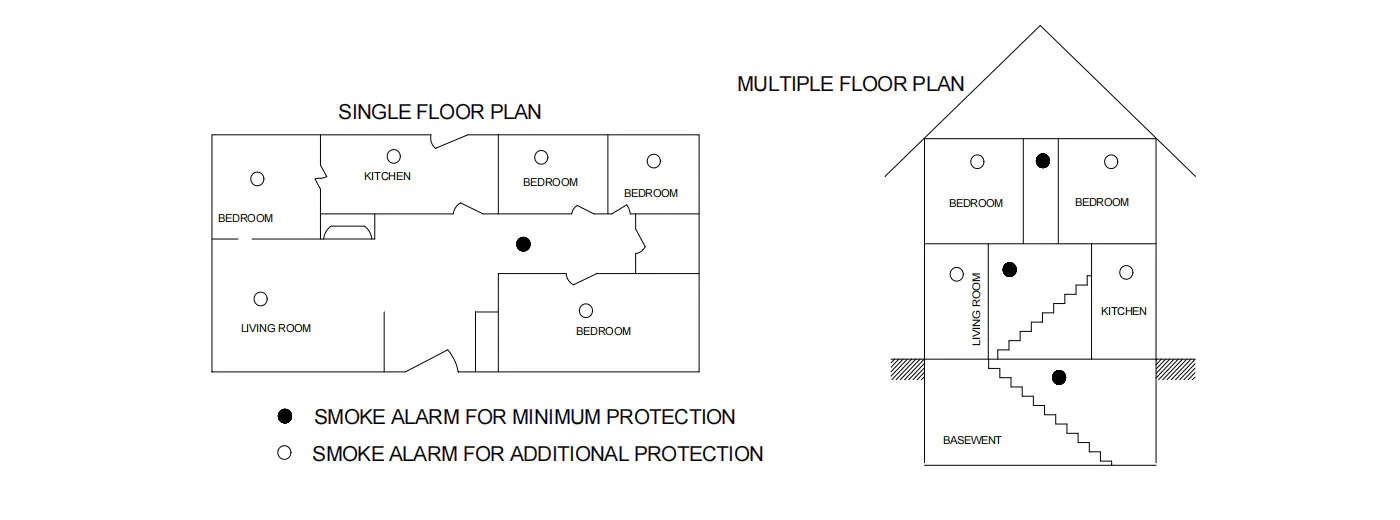

1. Al principio, necesita instalar un elemento en cada habitación y ruta al menos.
2. Las escaleras son importantes para que usted pueda salir corriendo cuando ocurre un incendio, por lo que debe instalar un detector de humo en la parte superior de las escaleras.
3. Necesita al menos un detector en cada espacio de cada piso, incluidos áticos y sótanos terminados.
4. Instalar un detector al lado de cada instalación eléctrica.
5. Será mejor que instales detectores de humo en el medio del techo, porque el humo siempre se propaga;
6. Si por alguna razón no puede instalarlos en el medio del techo, también debe instalarlos al menos a 10 cm de distancia de la pared.

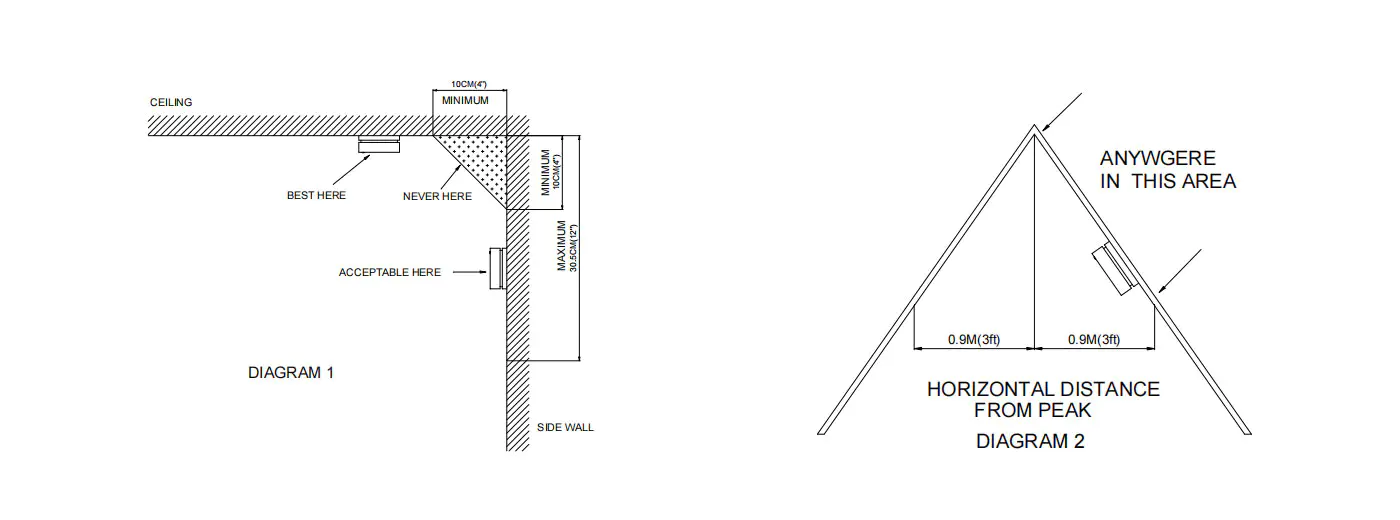

7. Si desea instalarlos en la pared, debe instalarlos a una distancia de 10 a 30,5 cm debajo del techo. Diagrama 1.

8. Necesita instalar más de un detector cuando la longitud de su sala supera los 9 m.
9. En una habitación con techo oblicuo, instale el detector a 0,9 m de la parte superior. Diagrama 2.
10. Cómo instalar detectores de humo en una casa desmontable. La casa desmontable carece de aislamiento térmico, por lo que será mejor que instales la alarma a una distancia de entre 10 y 30,5 cm del techo.

1. Donde se permita producir combustión. Por ejemplo, cocinas, garajes y calderas sin ventilación;
2. Cerca del granjero;
3. En zonas muy húmedas, mojadas o con vapor: Mantenga las unidades al menos a 3 m de distancia de duchas, saunas, lavavajillas, etc.
4. En áreas muy polvorientas, sucias o grasosas;
5. En áreas con muchas corrientes de aire, donde el humo saldrá completamente de la unidad,
6. En áreas llenas de aire, eso obstruirá la cámara de detección;
7. Donde A menos de 305 mm de distancia de luces fluorescentes. El “ruido” eléctrico puede interferir con el sensor.
8. En el espacio “aire muerto”, por ejemplo, en el Diagrama 1, cerca de la esquina a menos de 10 cm.
9. En la sala de reuniones para fumadores, no instale la alarma allí, ya que la unidad sonará cuando varias personas fumen.

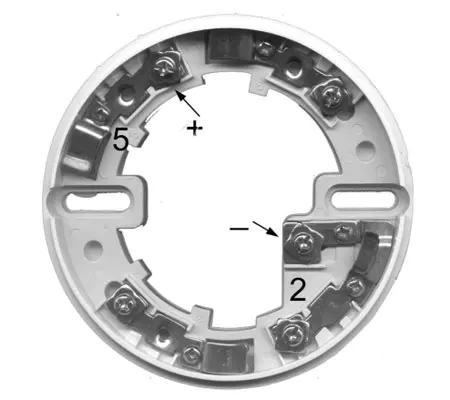

Diagrama de cableado de conexión

·afloje los tornillos con la flecha que apunta en la figura de la derecha y enrosque la cabeza del hilo en la rosca del tornillo debajo de la junta. Y luego apriete los tornillos.
·Terminal 5 conecta R30 "+" de la unidad de control
·Terminal 2 conecta R30 "–" de la unidad de control

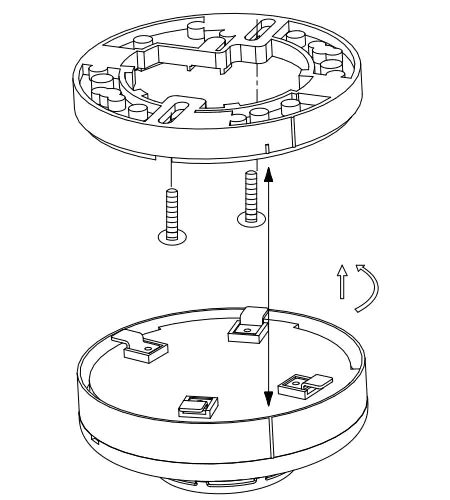

1. Mantenga presionada la base y gírela en sentido antihorario, retire la base;
2. De acuerdo con la marca numérica en la base y el diagrama de cables de conexión, conecte el cable al tornillo número correspondiente con junta;
3. Fijar la base en la posición seleccionada;
4. Cubra el cuerpo de la alarma: haga que la línea corta en la base apunte a la línea larga en el cuerpo de la alarma y gire en el sentido de las agujas del reloj hasta que la línea larga en la base apunte a la línea larga en el cuerpo de la alarma.

Prueba

1. Encienda la alimentación, los LED deben parpadear una vez al mismo tiempo cada aproximadamente 10 segundos;

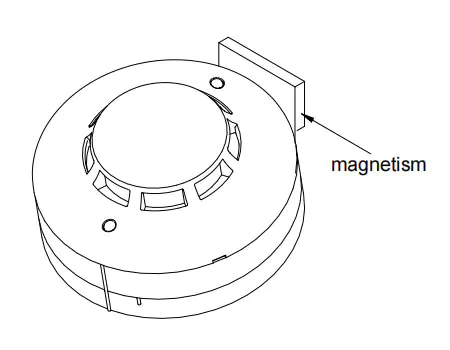

2. Coloque el imán cerca del tubo de lengüeta del polo interno y atráigalo (preste atención a la posición como en la figura de la derecha), los LED parpadearán rápidamente y la alarma y el dial PD-HS07 principal;
3. Si los LED no parpadean rápidamente, verifique si el uso del imán es correcto o no.

1. Pruébalo al menos una vez a la semana.
2. Limpie la alarma de humo al menos una vez al mes. Aspire suavemente el polvo con el cepillo suave de la aspiradora;
3. Nunca use agua ni limpiadores para limpiar su detector de humo, ya que pueden dañar la unidad.

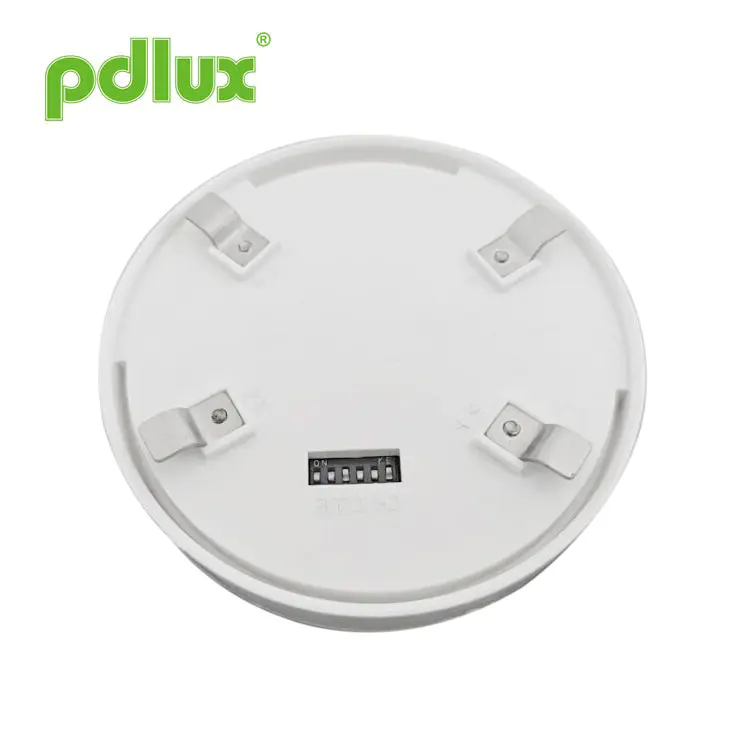

El detector de humo PD-SO928-V7 se puede identificar por código de canal; mediante un interruptor de codificación de 6 bits, su código de canal tiene 64 métodos de codificación (detalle en siguiente tabla).
