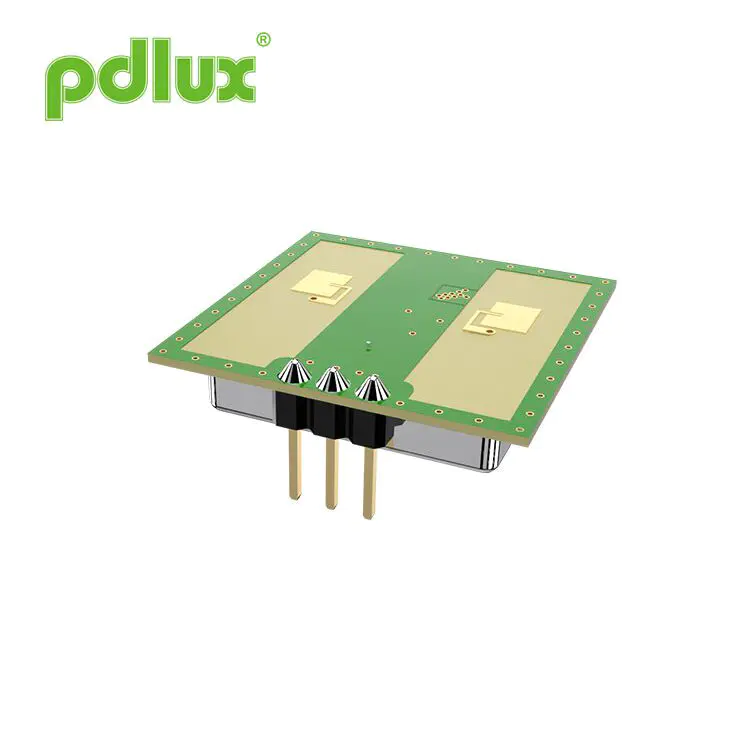

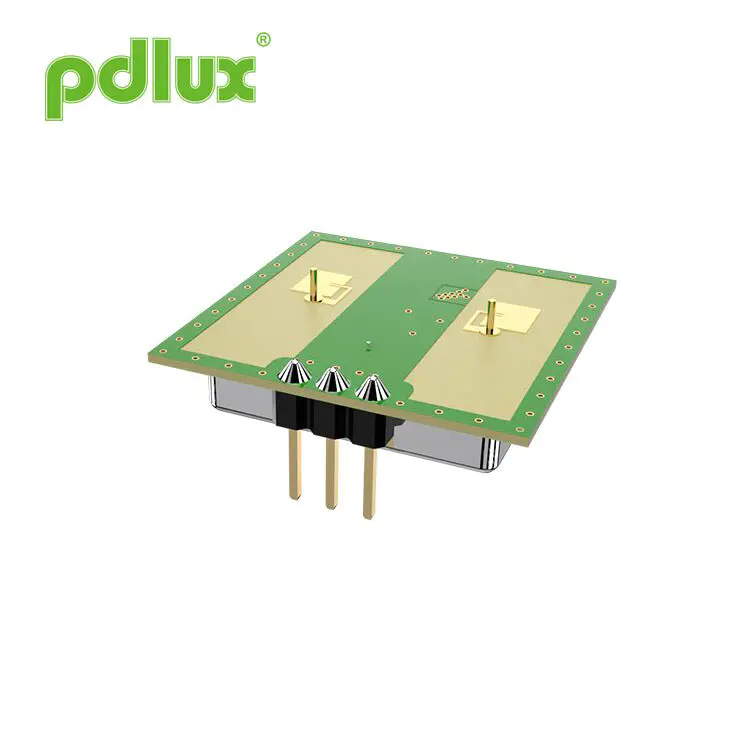

PDLUX PD-V12360A/B Sensor de movimiento de alta sensibilidad de banda K para Smart Switch & Security

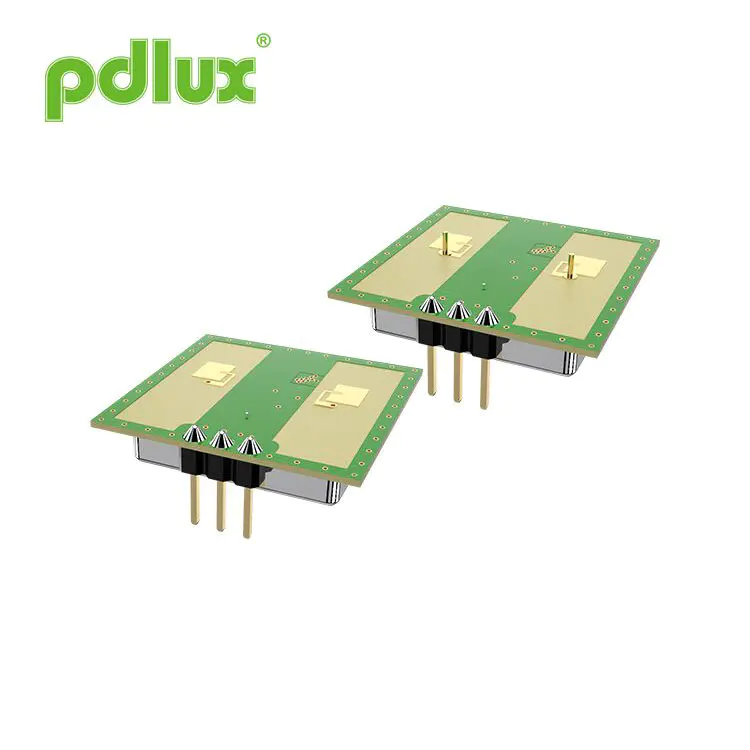

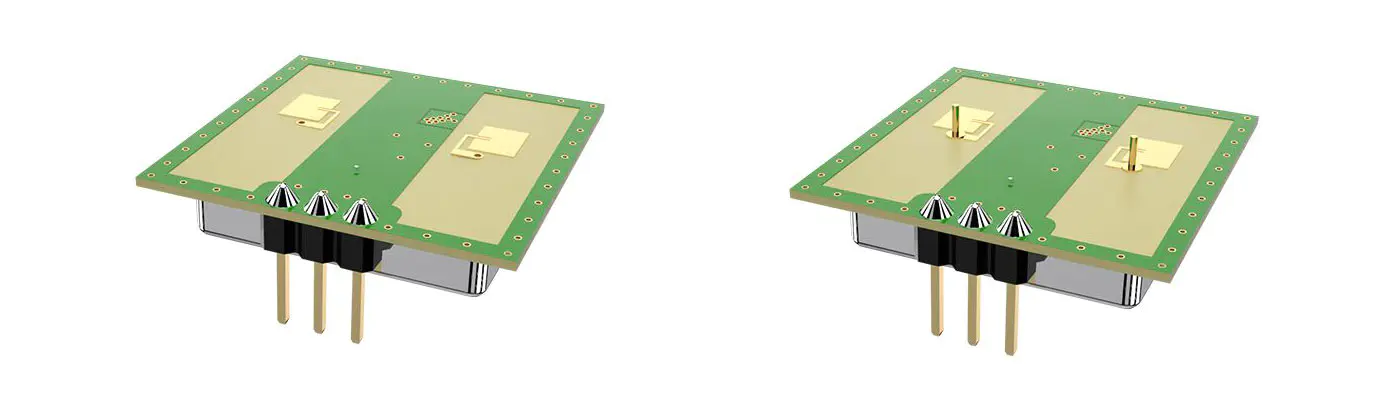

El sensor de movimiento de alta sensibilidad de la banda PDLux PD-V12360A/B de la banda K para Smart Switch & Security es un sensor patentado de alta sensibilidad desarrollado por el equipo técnico de PDlux para la detección de 360 grados de banda K. Esto incluye V12360A y V12360B. La diferencia de rendimiento entre A y B se encuentra en los diferentes radios de detección.
Modelo:PD-V12360A/B
Enviar Consulta
PD-V12360A/B 24.125GHz sensor de movimiento de microondas
Solicitud
.Interruptor inteligente
.Interruptor de pared
.Detectar intruso
El sensor de la serie PD-V12360 es un sensor patentado de alta sensibilidad desarrollado por el Equipo técnico de PDLUX para la detección de 360 grados de banda K. Este sensor de movimiento de alta sensibilidad de banda PDLux PD-V12360A/B de banda K para Smart Switch & Security incluye V12360A y V12360B. La diferencia de rendimiento entre A y B se encuentra en la detección diferente. radios. Cuando se instala a baja altura, el ángulo de detección de V12360A es más grande que eso de V12360b. El ángulo de detección de 360 grados de V12360A es de 120 grados (consulte a la figura a continuación), que se puede usar para instalar productos con una altura inferior a 5 metros. El ángulo de detección de 360 grados de V12360B es de 80 grados, que se puede usar para instalar productos con una altura de menos de 10 metros. (Consulte lo siguiente imagen). La extensión de su sensibilidad de detección depende de la relación señal / ruido de El circuito de amplificación diseñado por el usuario y el algoritmo del programa del MCU. Debido al amplio y flexible rango de aplicación de este tipo de sensor analógico. Sigue siendo ampliamente utilizado.

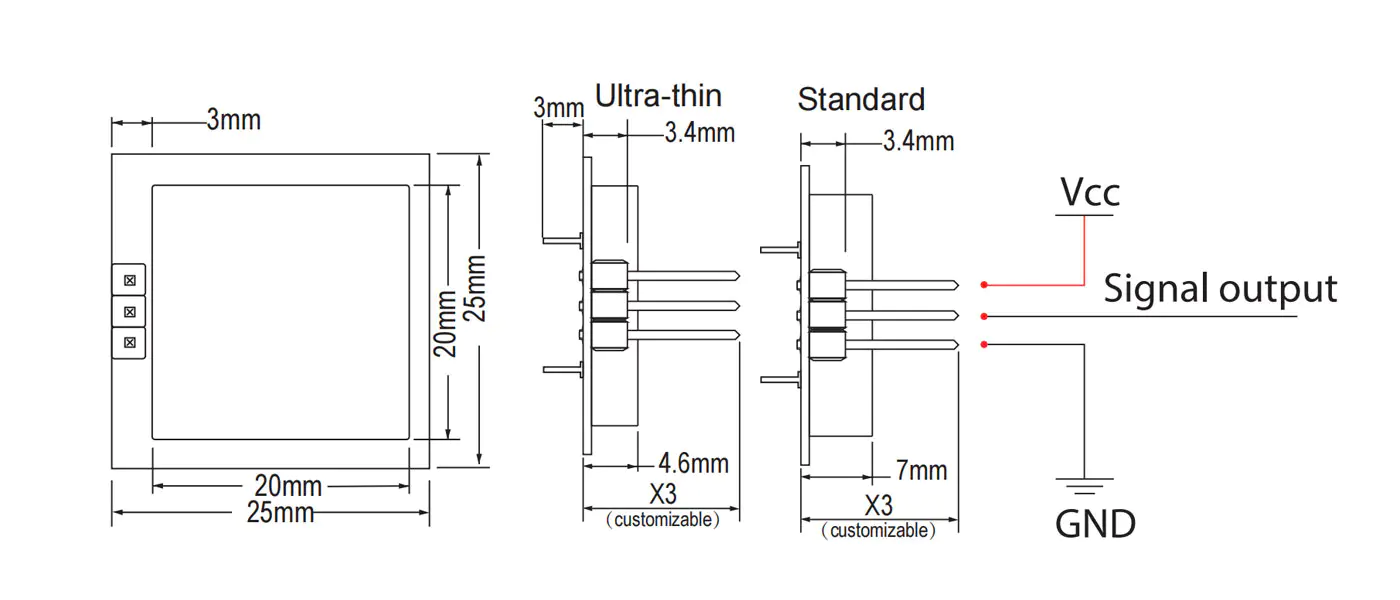

Tamaño de productos

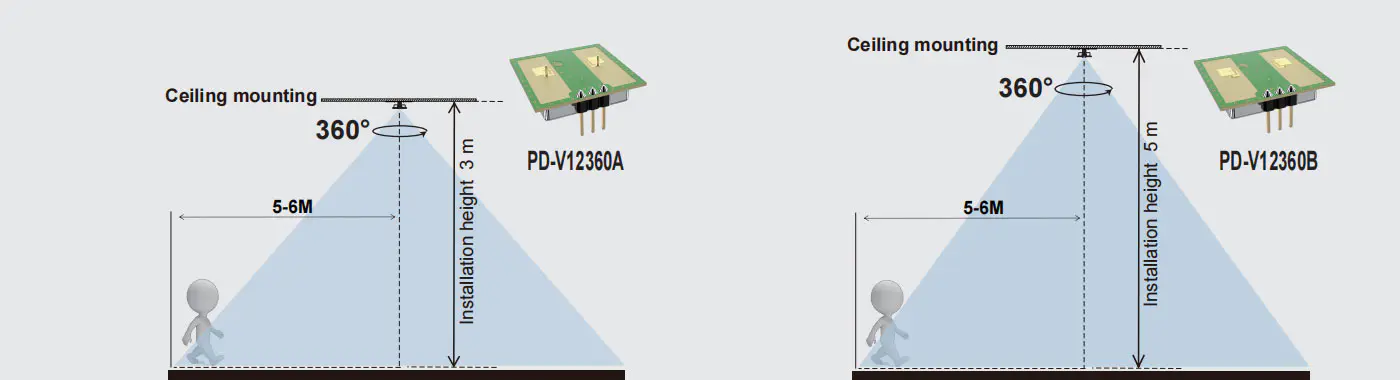

Rango de detección
Parámetros técnicos
| Parámetro | Notas | Mínimo | Típico | Máximo | Unidades |
| Voltaje de suministro | VCC | 3.0 | 5.0 | 5.25 | V |
| Consumo actual | ICC | 20 | 35 | 38 | mamá |
| Modo de operación | Impulsado por PWM, puede controlar la corriente de trabajo a 3-15 mA | ||||
| Ancho de pulso | Tpulse | 10 | μs | ||
| Temperatura de funcionamiento | Arriba | -30 ~+85 | ℃ | ||
| Temperatura de almacenamiento | TSTG | -10 | +60 | ℃ | |
| Tiempo estable |
|
<5 | μsec | ||
| Ruido |
|
3.5 | 4.0 | 4.5 | MVRMS |
| Configuración de frecuencia | f | 24.000 | 24.125 | 24.250 | GHz |
| Una potencia radiada (AuthP) | Abadejo | <2.0 | <2.5 | <3.0 | MW |
| Humedad ambiental de almacenamiento | 45%~ 65% | RH | |||
ADVERTENCIA: El rango de detección real está relacionado con la ganancia de amplificación de señal del circuito, el diseño general de la PCBA y el umbral del MCU.
Nota1: Las emisiones irradiadas están diseñadas para cumplir con las reglas FCC y CE.
Nota 2: La intensidad de la señal recibida (RSS) se mide en la pérdida total de ruta de 1 forma de 70dB.
Nota3: Los voltajes de ruido se miden de 10Hz a 100Hz en el puerto de salida, dentro de una cámara anecoica. Nota 4: operación de pulso
Recordatorio especial
Debido a que el grosor total de la placa de circuito tiene solo 0.52 mm. Aplicar una fuerza lateral excesiva a los alfileres puede hacer que la lámina de cobre se rompa. Causa mal funcionamiento del sensor.
