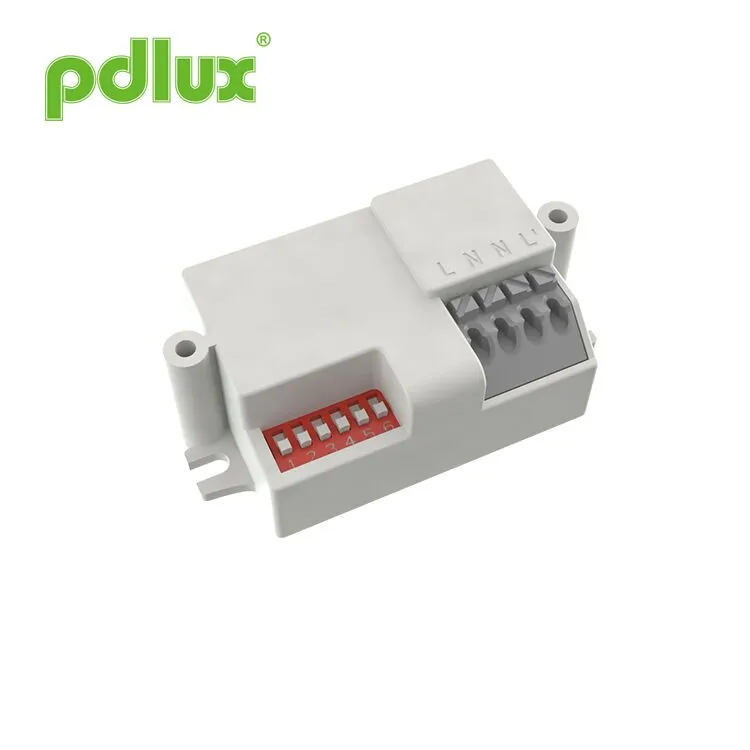

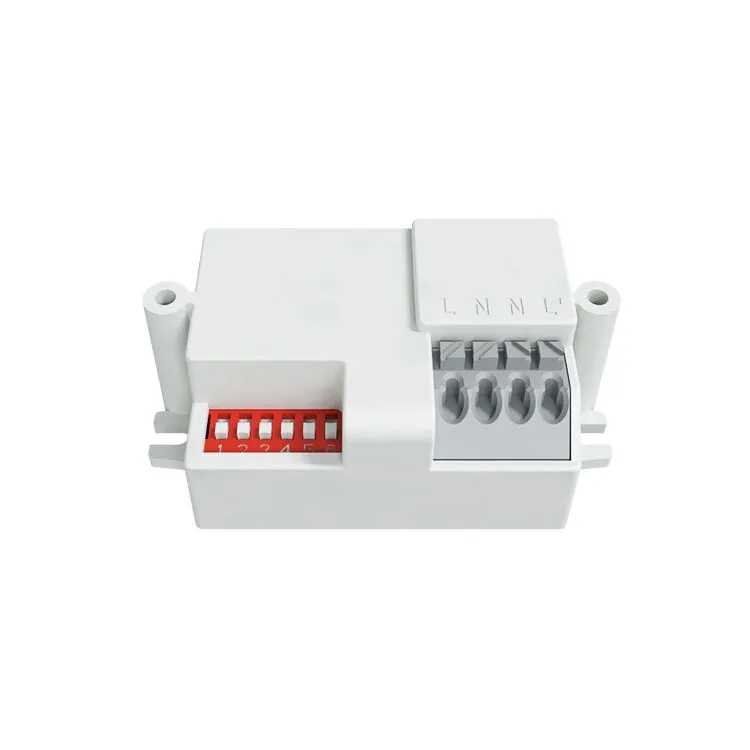

PDLUX PD-MV1031 360 ° Sensor de movimiento de microondas de montaje de techo para iluminación de encendido/apagado automático
Este es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360 ° y la frecuencia de trabajo es de 5.8 GHz. Se basa en el principio Doppler que integra el emisor y la recepción. Adopta MCU (unidad de micro control) que aumenta en gran medida su precisión y disminuye su tasa de falla. Es delicado en apariencia y compacto en estructura. Se puede conectar de forma independiente a las cargas o fácilmente instalarse dentro de las iluminación con pantalla de lámpara hecha de vidrio o plástico. Se aplica ampliamente en el pasillo, el baño, el ascensor, el hogar u otras áreas públicas para la protección de seguridad o el ahorro de energía.
Enviar Consulta

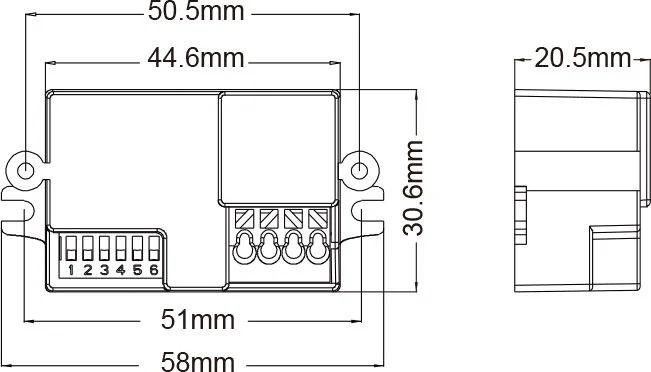

Tamaño del producto
Resumen
Este es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360 ° y la frecuencia de trabajo es de 5.8 GHz. Se basa en el principio Doppler que integra el emisor y la recepción. Adopta MCU (unidad de micro control) que aumenta en gran medida su precisión y disminuye su tasa de falla. Es delicado en apariencia y compacto en estructura. Se puede conectar de forma independiente a las cargas o fácilmente instalarse dentro de las iluminación con pantalla de lámpara hecha de vidrio o plástico. Se aplica ampliamente en el pasillo, el baño, el ascensor, el hogar u otras áreas públicas para la protección de seguridad o el ahorro de energía.
Características
1. Daño a la radiación no: la potencia del transmisor es inferior a 0.2MW, lo que no hace daño al cuerpo humano.
2. La capacidad anti -interferencia de estrecha puede funcionar en el rango de temperatura de -15 ℃ -+70 ℃.
3. La frecuencia es constante y la deriva de frecuencia no ocurrirá en el rango de frecuencia.
Información del sensor

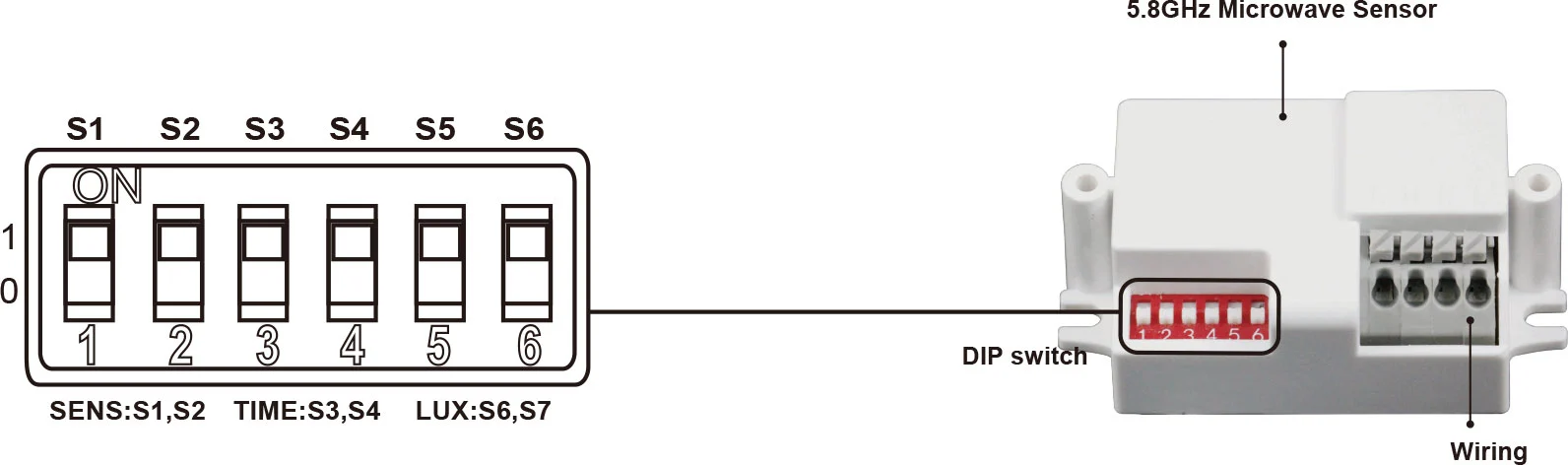

Configuración de la manera: interruptor DIP
Presupuesto
| Fuente de energía: | 100-277 VAC |
| Frecuencia de potencia: | 50/60Hz |
| Sistema HF: | 5.8GHz （Central Frecuencia） CW ola eléctrica, banda ISM |
| Carga nominal: | 800W MAX.TUNGSTEN (220-277VAC) 200W MAX. Fluorescente y LED (220-277VAC) 400W MAX.TUNGSTEN (100-130VAC) 100W Max. Fluorescente y LED (100-130VAC) |
| Nivel de protección: | IP20, Clase II |
| Potencia de transmisión: | <0.2MW |
| Ángulo de detección: | 360 ° |
| Rango de detección: | 3M-5M-7M (Radio) (ajustable) |
| Configuración de tiempo: | 5Sec-120 segundos-25 segundos, (ajustable) |
| Control de la luz: | 10lux-50lux-> 2000lux, (ajustable) |
| Instalación Sit: | en interiores, montaje en el techo |
| Consumo de energía: | aproximadamente.0.5w |
| Temperatura de trabajo: | -15 ° C ~+70 ° C |

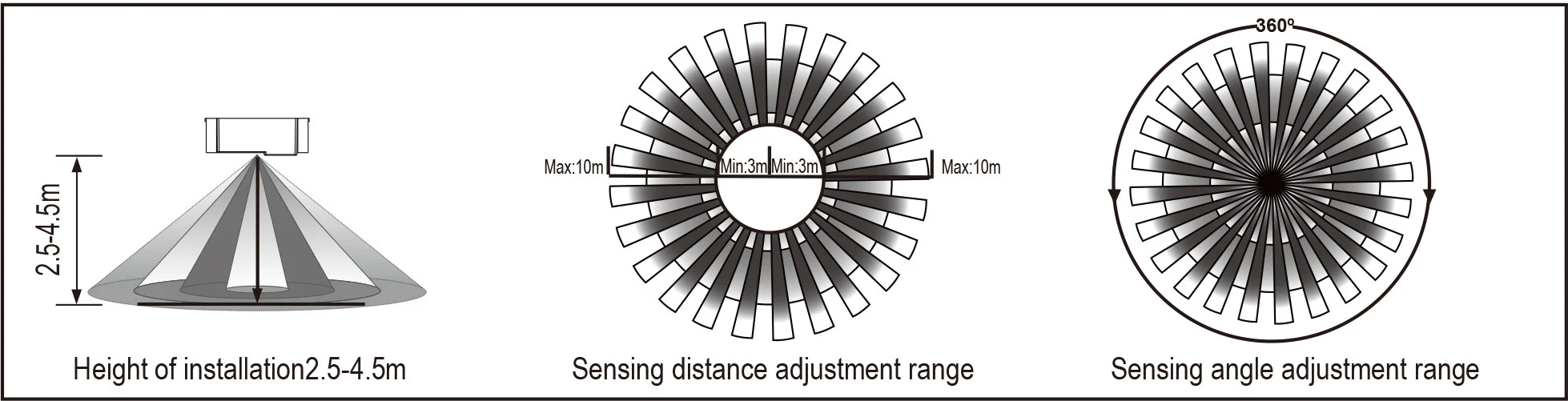

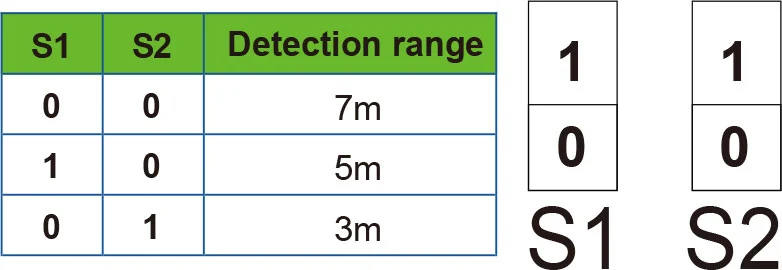

Configuración del rango de detección (sensibilidad) S1 S2
El rango de detección es el término utilizado para describir los radios de la fundición del círculo aproximadamente en el suelo cuando se instala a una altura de 3 m. Establecer el interruptor en encendido es "1", Aff es "0".
Aviso: al usar este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado, pero el máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas de soplado, animales pequeños o la interferencia de la rejilla eléctrica y el equipo eléctrico. Todo lo mencionado anteriormente conducirá a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad de manera adecuada y luego probarlo. El movimiento humano causará la inducción del sensor, por lo que cuando esté bajo las pruebas de función, deje la región de inducción y no haga movimiento para evitar el trabajo continuo del sensor.

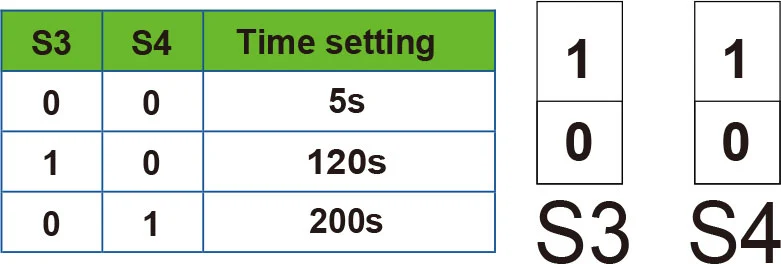

Configuración de tiempo S3 S4
Se puede definir de 5 segundos a 200 segundos. Cualquier movimiento detectado antes de este tiempo elapse reiniciará el temporizador. Se recomienda seleccionar el tiempo más corto para ajustar el rango de detección y para realizar la prueba de caminata. Establecer el interruptor en encendido es "1", Aff es "0".
Es principalmente para el ajuste del tiempo de retraso desde el momento en que la señal detectada y la luz de la luz hasta la luz de la luz. Puede definir el tiempo de retraso a su necesidad práctica. Pero es mejor que disminuya el tiempo de retraso en aras del ahorro de energía, ya que el sensor de microondas tiene la función de la detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retraso reiniciará el temporizador y la luz se mantendrá solo si hay humanos en el rango de detección.

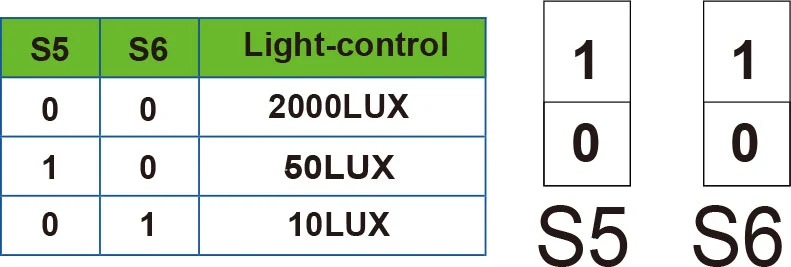

Configuración de control de luz S5 S6
Se puede definir en el rango de 10 ~> 2000 Lux. Para establecer el interruptor en IS "1", OFF es "0".
Este manual es para la programación de contenido actual de este producto, ¡hay cambios y modificaciones al fabricante sin previo aviso!
Está estrictamente prohibido copiar el contenido del manual de instrucciones para cualquier otro propósito sin el permiso de la empresa.
| Falla | Causa de falla | Solución |
| La carga no funciona. | La iluminación de luz se establece incorrectamente. | Ajuste la configuración de la carga. |
| La carga funciona todo el tiempo. | La carga está rota. | Cambiar la carga. |
| El poder está apagado. | Enciende la potencia. | |
| Hay una señal continua en la región de la detección. | Verifique la configuración del área de detección. | |
| La carga funciona cuando no hay señal de movimiento detectada. | La lámpara no está bien instalada para que el sensor no detecte señales confiables. | Vuelva a ajustar el lugar de instalación. |
| La señal de movimiento es detectada por el sensor (movimiento detrás de la pared, el movimiento de objetos pequeños, etc.) | Verifique la configuración del área de detección. | |
| La carga no funciona cuando hay señal de movimiento detectada. | La velocidad de movimiento es demasiado rápida o el área de detección definida es demasiado pequeña. | Verifique la configuración del área de detección. |
¡Advertencia! Las siguientes situaciones conducirán a una reacción de error.
1.Being instalado en el objeto de balanceo conducirá a la reacción de error.
2. La cortina de temblor volada por el viento conducirá a una reacción de error. Seleccione el lugar adecuado para instalar.
3. El consumo instalado donde el tráfico está ocupado conducirá a una reacción de error.
4. Las chispas producidas por algunos equipos cercanos conducirán a una reacción de error.
● Confirme con la instalación prefesional.
● Para fines de seguridad, corte la alimentación antes de la instalación y las operaciones de eliminación.
● Cualquier pérdida causada por una operación inadecuada, el fabricante no asume ninguna responsabilidad.
