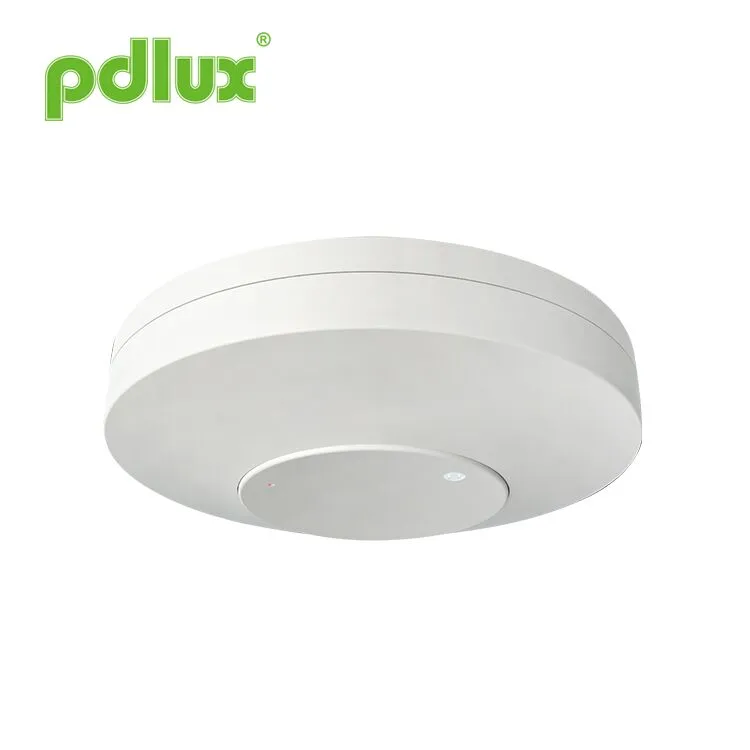

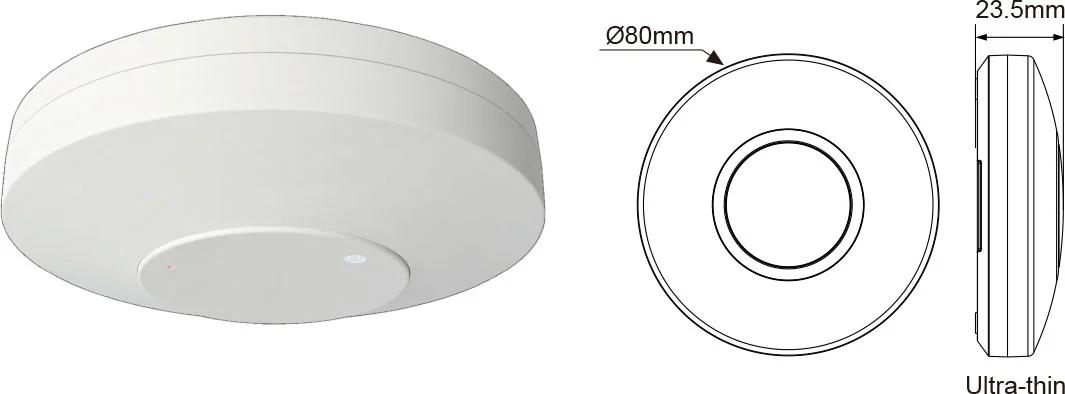

PDLUX PD-M330-K 24GHz Sensor de detección de la vida de MMWAVE MMWAVE
Use FMCW para detectar a las personas en un área especificada. Al combinar el procesamiento de la señal de radar con un algoritmo preciso de detección humana, se puede lograr una detección humana de alta sensibilidad, lo que puede detectar objetivos humanos en movimiento y estacionarios. Se detecta la presencia biológica (principalmente el cuerpo humano) con características como la respiración y los latidos del corazón en el rango de detección, de modo que el cuerpo humano se puede sentir sin movimientos del cuerpo, incluidas las personas dormidas.
Modelo:PD-M330-K
Enviar Consulta
Resumen
Use FMCW para detectar a las personas en un área especificada. Al combinar el procesamiento de la señal de radar con un algoritmo preciso de detección humana, se puede lograr una detección humana de alta sensibilidad, lo que puede detectar objetivos humanos en movimiento y estacionarios. Se detecta la presencia biológica (principalmente el cuerpo humano) con características como la respiración y los latidos del corazón en el rango de detección, de modo que el cuerpo humano se puede sentir sin movimientos del cuerpo, incluidas las personas dormidas.
Presupuesto
| Frecuencia de funcionamiento: | 24-24.2 GHz |
| Carga nominal: | 800W (resistivo)/300W (capacitivo) |
| Voltaje nominal: | 100-240V AC, 50/60Hz |
| Señal de salida: | Interruptor de encendido/apagado |
| Consumo de energía en espera: | <0.4w |
| Altura de instalación: | 2-3m |
| Radio de detección: | > 3m (con un rango de detección radio de 1-3 metros) mover El radio de detección a 3-6m. |
| Rango de control de luz: | 5-300lux - día |
| Apagado de retraso: | 5 segundos a 3 minutos (establecido el tiempo de apagado de retraso según sea necesario) Nivel de protección IP20 |

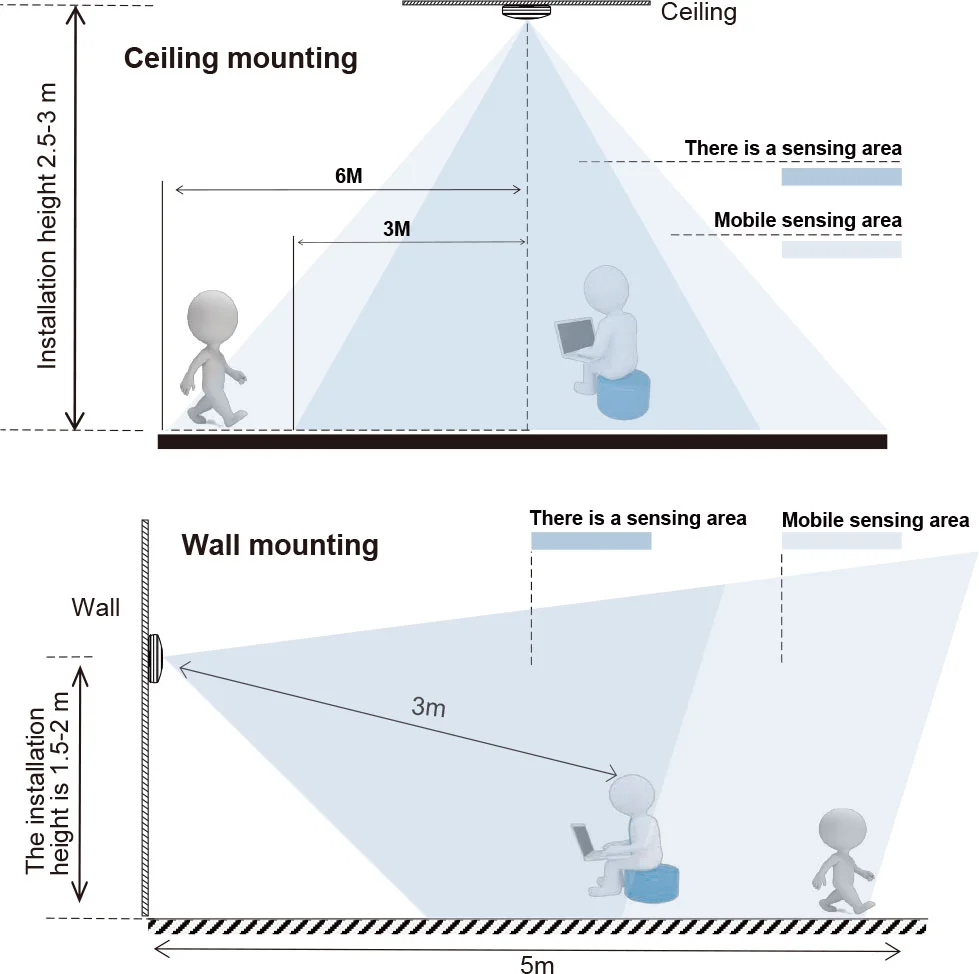

Diagrama esquemático de distribución del área de detección
Función
Identifique el día y la noche automáticamente. Puede ajustar la luz ambiental de acuerdo con su deseo: cuando gire al sol (máximo), funcionará durante el día y por la noche. Cuando gire a la luna (min), solo funcionará en menos de 10 circunstancias. En cuanto al ajuste, consulte la forma de prueba.
El tiempo de tiempo se agrega continuamente: cuando recibe la segunda señal de inducción después del primer inductor, calculará el tiempo una vez más en el resto de la primera vez básica. (Establecer tiempo)
Ajuste de retraso: se puede configurar según sea necesario. El valor mínimo es de 5 segundos, y el valor máximo es de 3 minutos

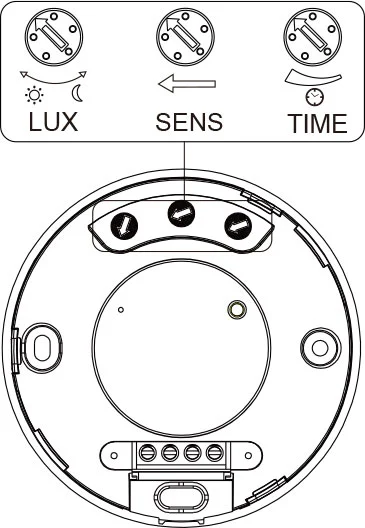

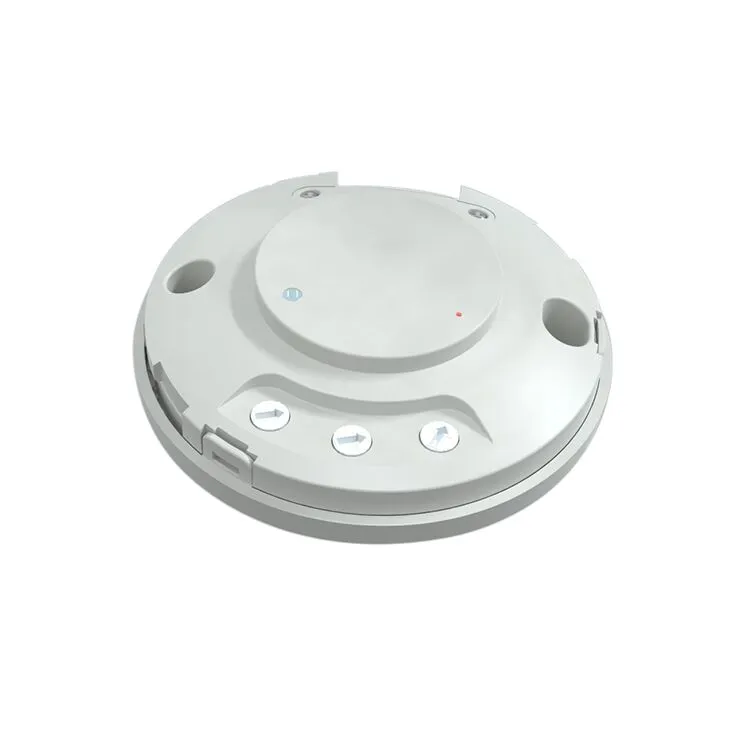

(1) Configuración de control de luz
Ajuste la luz de trabajo. Gire en el sentido de las agujas del reloj para aumentarlo y girar en sentido antihorario para disminuirlo. Cuando gire a Mini, solo funcionará por debajo del control de la luz alrededor de 10lux, cuando gire a Max, puede funcionar cualquier control de luz.
(2) Configuración de tiempo
Ajuste la configuración del tiempo del trabajo de carga. Gire en el sentido de las agujas del reloj para aumentarlo y girar en sentido antihorario para disminuirlo. La configuración del tiempo es de aproximadamente 3 minutos cuando gira a Max, y la configuración de tiempo es de aproximadamente 5 segundos cuando gira a min.
(3) Configuración del rango de detección (sensibilidad)
La distancia de detección es mínima cuando se gira en sentido antihorario hacia la parte inferior, y es máximo cuando gira en sentido horario hacia la parte inferior.
El rango máximo del objetivo de detección de radar es la distancia recta de 6 m entre el cuerpo humano y el sensor, y el rango de detección es de 1-6 m.
Nota: Cuando la luz se apague automáticamente, pasará 1 segundo antes de que el sensor esté listo para detectar otro movimiento, es decir, solo la señal detectada 1 segundos más tarde puede ser la luz automática.
Es principalmente para el ajuste del tiempo de retraso desde el momento en que la señal detectada y la luz de la luz hasta la luz de la luz. Puede definir el tiempo de retraso a su necesidad práctica. Pero es mejor que reduzca el tiempo de retraso en aras del ahorro de energía, ya que el sensor infrarrojo tiene la función de la detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retraso reiniciará el temporizador y la luz se mantendrá solo si hay humanos en el rango de detección.

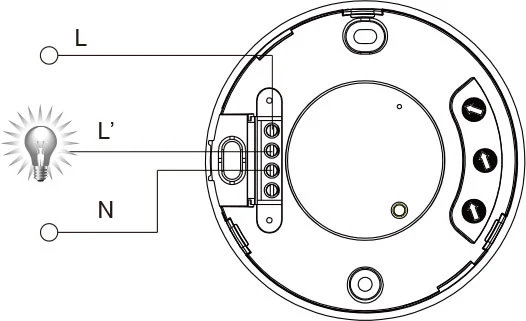

Diagrama de alambre de conexión
● Conecte N, L con alimentación;
● Conecte N, L 'con carga.

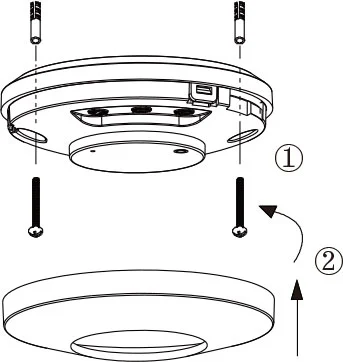

Instrucción de instalación
NOTA:
Antes de instalar la potencia de apagado de apagado
Prueba
1. Gire la perilla Lux en sentido horario al máximo (sol). Gire la perilla de tiempo en sentido antihorario al mínimo. Gire la perilla del sensor en sentido horario al máximo.
2. Después de encender, si no se detecta una señal continua, la carga controlada dejará de funcionar después de 5 segundos a 3 minutos.
3. Una vez detectado, la carga funciona y la luz indicadora está encendida. Después de 5 segundos a 3 minutos, si no se detecta una señal continua, la luz del indicador deja de funcionar. Si se detecta una señal después de 5 segundos, la carga debe comenzar a funcionar, la luz del indicador debe iluminarse y dejar de funcionar después de 5 segundos a 3 minutos. En este momento, no se detecta una señal continua.
4. Gire la perilla Lux en sentido antihorario al mínimo. Si la prueba se realiza en 10lux o superior, la carga no debe funcionar después de que la carga inductiva deja de funcionar; Pero si cubre la ventana de detección con un objeto opaco (toalla, etc.), la carga funcionará. En ausencia de señales de detección, la carga debe dejar de funcionar en 5 segundos a 3 minutos.
Este manual es para la programación de contenido actual de este producto, ¡hay cambios y modificaciones al fabricante sin previo aviso!
Está estrictamente prohibido copiar el contenido del manual de instrucciones para cualquier otro propósito sin el permiso de la empresa.
