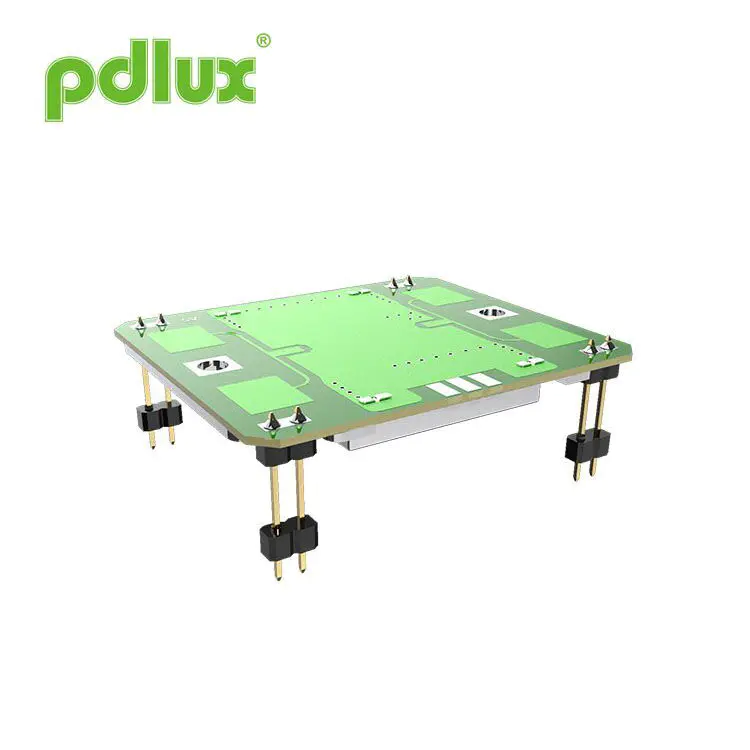

Módulo Doppler de banda X de banda X PD-V9-H con detección de gran angular
¿Busca un sensor de movimiento de radar confiable y eficiente en energía? El módulo Doppler de banda X PD-V9-H con detección de gran angular es su opción ideal. Es un módulo de radar Doppler de banda X que funciona entre 10.525 GHz y 10.687GHz. Cuenta con una amplia detección de plano H y una precisión estrecha del plano electrónico, lo que lo hace bien adecuado para aplicaciones como monitoreo de seguridad, luces de detección de movimiento, puertas automáticas y otros sistemas de detección de objetos móviles. Para los requisitos de baja potencia, los usuarios pueden cambiar al modo PWM para reducir efectivamente la corriente de trabajo. Respaldado por una entrega rápida y un soporte para después de la venta confiable, es una opción confiable para una amplia gama de soluciones de detección inteligente.
Modelo:PD-V9-H
Enviar Consulta

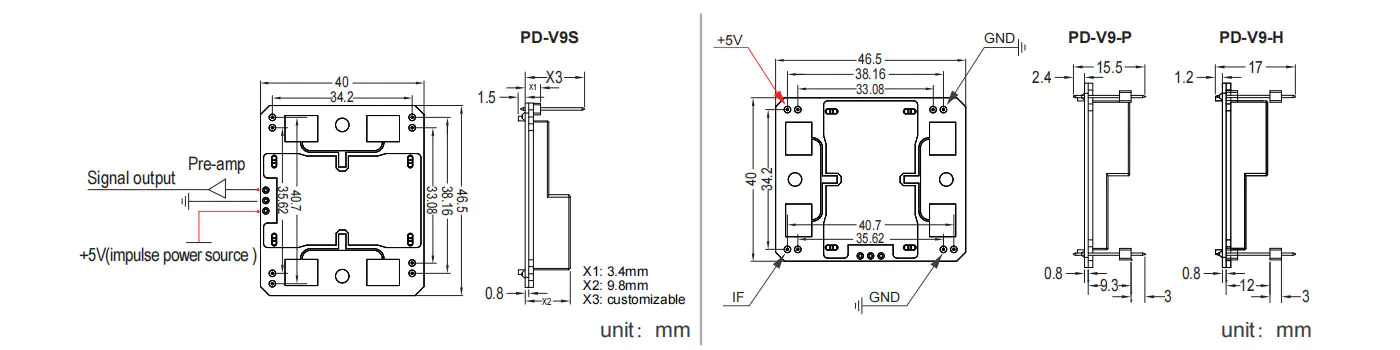

Tamaño
Características
- Configuración de frecuencia: 10.525-10.587Ghz
- incluida la antena de parche
- DRO: oscilato de resonador dieléctrico
- Drenaje de corriente de CC bajo
- Tamaño pequeño
- Cumplimiento de ROHS
Presupuesto
| Artículo | Presupuesto | |
| Configuración de frecuencia | 10.525-10.587GHz (personalizado según diferentes requisitos) | |
| Condición | Ta = +25 c ， vino = +5 vdc | |
| Voltaje de funcionamiento | +5.0 ± 0.5 VDC | |
| Corriente operativa | <32 Tipo de mí. | |
| Potencia de salida | 20 MW (13 dBm) E.I.R.P. típ. | |
| Estabilidad de frecuencia | ± 5 MHz Máx. (TA: -30 a +55 C) | |
| Sensibilidad de pérdida de retorno | -90 DBC Typ. | |
| Segunda emisión armónica | -40 dbm rango | |
| Antena de ancho de haz (-3 dB) | Plano electrónico | Nom. 36 grados. (El ángulo completo orético de 72 grados) |
| Plano h | 72 grados nom. (El ángulo completo orético de 144 grados) | |
| Interfaz RF | Antena de parche | |
| Rango de temperatura | -30 a +55 C (alcance de uso estándar), -40 a +80 C (rango de uso máximo) | |
| Regulación para el cumplimiento | ETS 300 440 | |

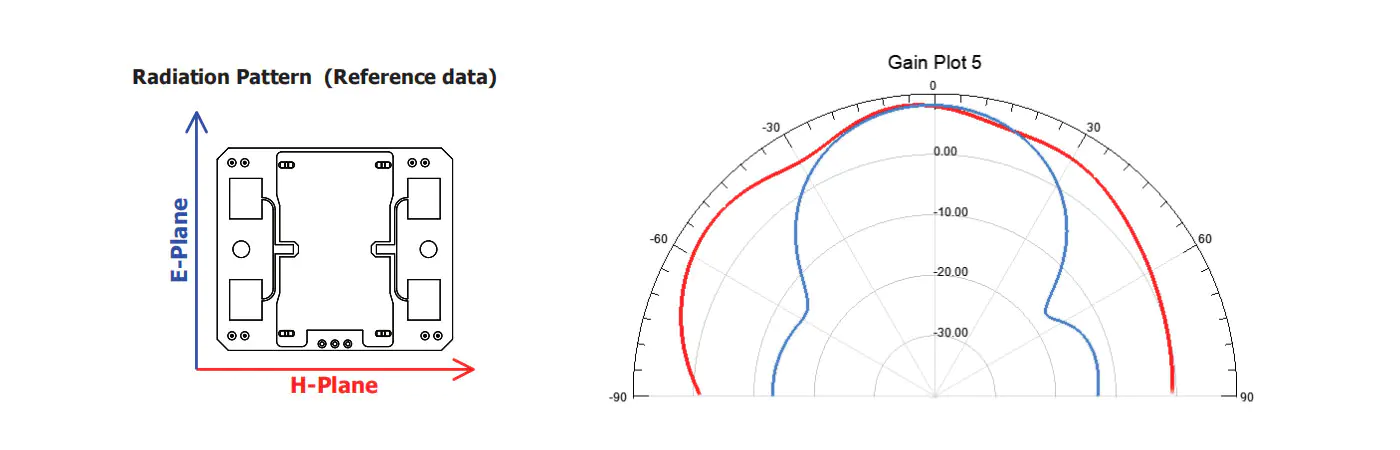

Patrón de radiación
Breve introducción
El módulo Doppler PD-V9-H de banda X con detección de gran ángulo funciona en la banda X. La frecuencia de operación está en el rango de frecuencia de 10.525GHz a 10.687GHz. Los usuarios deben realizar compras basadas en personalizar de acuerdo con las regulaciones de frecuencia del país donde se encuentra. Por ejemplo, 10.525GHz, 1 0.587GHz, 10.687GHz. Los sensores de la serie PD-V9 se utilizan ampliamente en productos de aplicaciones de seguridad y vigilancia, sensores automáticos de puertas, luces de detección móvil, sensores de IoT, sensores de velocidad y varios productos de sensores móviles.
El sensor tiene detección de ángulo grande del plano H y detección de ángulo pequeño Eplan. Los usuarios pueden arreglar el sensor en diferentes ángulos según sea necesario durante el uso. Como si los usuarios desean que la corriente de trabajo del sensor sea lo más pequeña posible, puede establecer el modo de fuente de alimentación del sensor en modo PWM (ciclo de trabajo), lo que puede reducir efectivamente la corriente de trabajo.
Posibles problemas encontrados
Cuando los usuarios encuentran los siguientes problemas al usar o reemplazar directamente el sensor original.
1. Primero uso:
Cuando usa el sensor de la serie PD-V9 por primera vez y encuentra alta sensibilidad o sensibilidad insuficiente, primero debe verificar el estado de configuración de ganancia del circuito de amplificación. Y si el método de cálculo utilizado por MCU para procesar señales es apropiado. En términos generales, es fácil encontrar una solución.
2. Posibles problemas que pueden surgir al reemplazar directamente los sensores utilizados anteriormente:
Al reemplazar directamente los sensores utilizados anteriormente, también puede haber problemas de alta sensibilidad y baja sensibilidad, que se pueden resolver fácilmente. Simplemente aumentar el circuito de amplificación o disminuir la ganancia del circuito de amplificación es suficiente. No es necesario considerar el algoritmo de procesamiento de señal de MCU.
Ayuda que los principiantes pueden necesitar cuando usen:
Si encuentra dificultades mientras usa los sensores de la serie PD-V9 y necesita ayuda. Puede contactarnos por correo electrónico. En términos generales, se pueden obtener respuestas.
Introducción al producto:
La introducción del producto puede ser modificada y mejorada por PDLUX en cualquier momento cuando sea necesario. No necesariamente todos serán notificados de manera oportuna.
