Tecnología avanzada de sensor de onda milimétrica PD-V18-M1

Módulo combinado de aplicación de sensor de onda milimétrica PD-V18-M1



Resumen

La tecnología avanzada de sensor de ondas milimétricas PD-V18-M1 y un circuito de amplificación + MCU diseñado para control sin contacto. También se le puede llamar módulo controlador para detección de ondas de corto alcance. Sus escenarios de aplicación son muy extensos, puedes controlar el trabajo eléctrico o apagar con un movimiento de tu mano en diferentes ángulos de 10-30cm, e incluso puedes generar diferentes producciones con la cantidad de oscilaciones. Por ejemplo: un batiente para abrir la puerta eléctrica; Dos columpios para abrir el sistema de iluminación.
Especialmente después del bautismo de la epidemia, la gente tiene una resistencia sincera al cambio de contacto público. Es por este motivo que hemos desarrollado un sistema de sensor de ondas, que también se puede aplicar a productos eléctricos y electrónicos similares, para que puedas tener más espacio para la imaginación.

Características

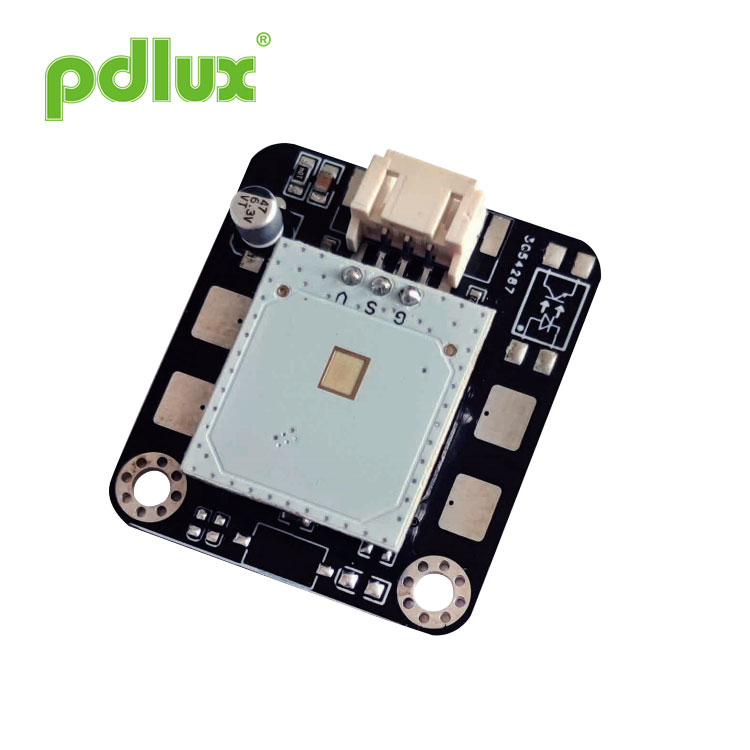

Este es un módulo de aplicación diseñado específicamente para el control sin contacto. Al comienzo del diseño, consideramos completamente la aplicación de productos en diferentes productos, por lo que diseñamos especialmente el volumen del sensor móvil de onda milimétrica (24,125 GHz) en un tamaño ultra pequeño, y el circuito de amplificación de señal y la MCU se planificaron en una PCB, que era compacta y estable. Los módulos que se pueden aplicar en el rango de 10 a 30 cm pueden controlar aparatos eléctricos con un movimiento de la mano. Los usuarios pueden aplicarlo a diferentes productos según sea necesario. La distancia de detección se puede personalizar según las necesidades del cliente.

Parámetros técnicos

Parámetro	Notas	mín.	tipo	máx.	Unidades
Voltaje de suministro	vcc	3.0	5.0	5.2	V
Consumo actual	CC	10	18	20	mamá
Temperatura de funcionamiento	Arriba	-30~+85			℃
Temperatura de almacenamiento	Tstg	-10		+60	℃
Configuración de frecuencia	f	24.000	24.125	24.250	GHz
Potencia radiada (PIRE)	Abadejo	<2.0	<2.5	<3.0	mW
Humedad ambiente de almacenamiento	45%~65%				RH



Instalación

1. Para evitar daños al equipo, se debe tener cuidado. Se deben tomar medidas de protección ESD en todas las etapas de almacenamiento, manipulación, montaje y prueba. No toque la antena del radar ni los pines de este módulo, y no toque los pines con un multímetro para medir.

2. Para PD-V18-M1 instalado en exteriores, el detector puede detectar la señal de gota de lluvia cuando está lloviendo. Es decir, el detector de radar instalado al aire libre en un día lluvioso puede detectar gotas de lluvia.

Recordatorio especial

Debido al sensor de ondas milimétricas utilizado, no se puede utilizar material metálico delante del sensor y se debe utilizar plástico técnico como material de la carcasa. Debido a que es un transceptor de señal de pequeña potencia, el grosor de la carcasa también tiene un cierto grado de diferencia en la atenuación de la señal. Antes de realizar el pedido, el usuario deberá explicar detalladamente el uso entorno y requisitos y, si es necesario, nos pueden proporcionar los productos que deben instalarse y podemos personalizarlos.

El efecto de este producto variará ligeramente cuando se utilice en diferentes productos. Los usuarios pueden solicitar una versión con ajuste de sensibilidad y los requisitos especiales se pueden explicar con anticipación con PDLUX. Se pueden seleccionar diferentes sensores y algoritmos de software según los diferentes requisitos del usuario. Este módulo puede funcionar con una fuente de alimentación CC sin interferencias de 3 V-5 V.

¿Qué puede pasar?

En ausencia de un objeto en movimiento dentro del rango de detección, el mal funcionamiento probado generalmente es causado por una poderosa fuente de interferencia. Por ejemplo, interferencia a través del cable de alimentación en serie; Por ejemplo, interferencias de teléfonos móviles; Por ejemplo, la fuerte interferencia que provoca el arco al soldar la máquina de soldar. Vuelva a verificar la presencia de las fuentes de interferencia anteriores.
Se espera que los recordatorios anteriores se lean atentamente y se comprendan.
