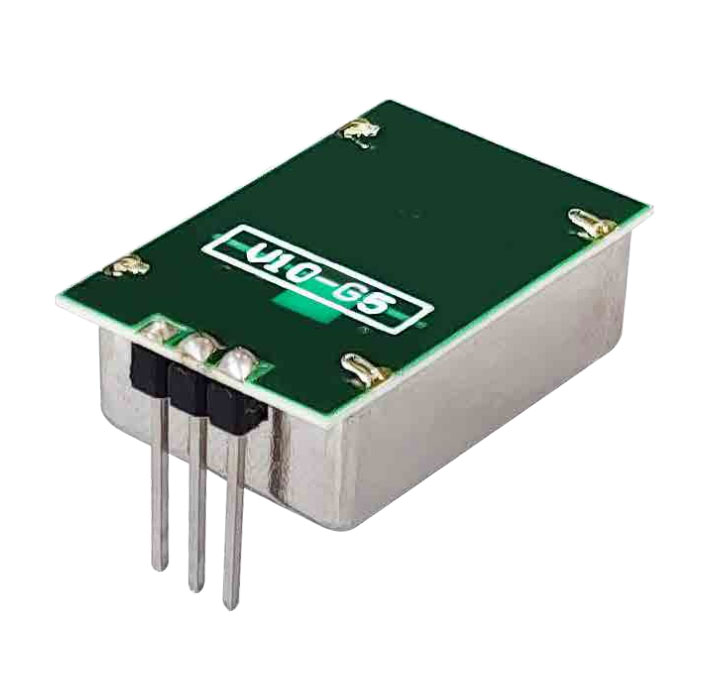

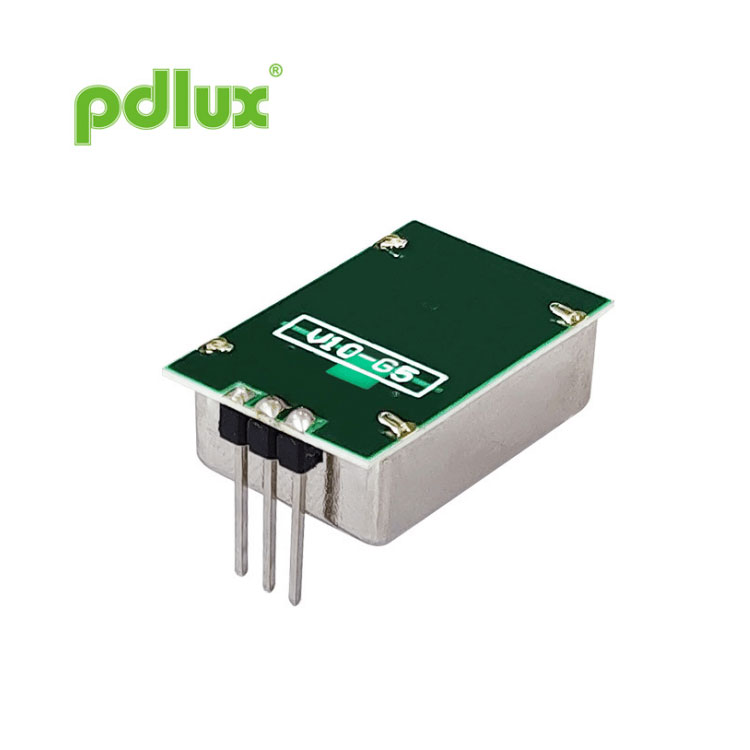

Unidad detectora de movimiento con transceptor de microondas de banda X en miniatura PD-V10-G5
Fabricado internamente en la fábrica de Pdlux en China, somos un reconocido fabricante y proveedor de la unidad detectora de movimiento con transceptor de microondas de banda X en miniatura PD-V10-G5, y monitoreamos meticulosamente cada paso de la producción para garantizar la calidad y los precios claros, brindando a nuestros clientes soluciones rentables.
Enviar Consulta
La unidad, alojada en una lata de metal, cuenta con un oscilador estabilizado por resonador dieléctrico, que proporciona estabilidad operación en un amplio rango de temperatura en modo CW o de pulso de ciclo de trabajo bajo y un integrado Receptor homodino para mayor sensibilidad y confiabilidad.
Esta familia de módulos está disponible con un voltaje de suministro de +5 V o +3 V.
El principio básico de funcionamiento consiste en detectar el cambio de frecuencia entre una señal transmitida y una recibida.
reflejado por un objeto en movimiento dentro del campo de visión de la unidad.
La unidad produce una señal de salida de bajo nivel que puede amplificarse y procesarse para proporcionar una alarma audible o visual.
Señal y emplea técnicas de fabricación de montaje en superficie de bajo costo que han demostrado ser resistentes y duraderas.
confiable.
| Número de pieza. | País | Frecuencia | Comentarios |
| PD-V10-501 | Reino Unido | 10,587 GHz (5 V) | |
| PD-V10-502 | EE.UU | 10,525 GHz (5 V) | FCC-ID |
| PD-V10-502 | Bélgica, Holanda, Italia | 10,525 GHz (5 V) | Cumple con la directiva RED |
| PD-V10-301 | Reino Unido | 10,587 GHz (3 V) | |
| PD-V10-302 | Bélgica, Holanda, Italia | 10,525 GHz (3 V) | Cumple con la directiva RED |
| Frecuencia | Ver tabla arriba |
| Salida de potencia (mín.) | PIRE de 5 dBm |
| Voltaje de funcionamiento | +5 V ± 0,25 V +3 V ± 0,15 V |
| Corriente de funcionamiento (CW) | 25 mA (máx.) 20 mA (típico) |
| Emisiones armónicas | <-30 dBm |
| Corriente promedio (5% CC) | 1 mA típ. |
| Ancho de pulso (mín.) | 5 µs |
| Ciclo de trabajo (mínimo) | 1% |
| Frecuencia de repetición del pulso | 2-4 kilociclos |
| Sensibilidad (para una relación S/N de 10 dB) | -84 dBm |
| Ruido (medido en un ancho de banda de 3 Hz a 80 Hz) | < 30 µV |
| Ganar | 5 dBi |

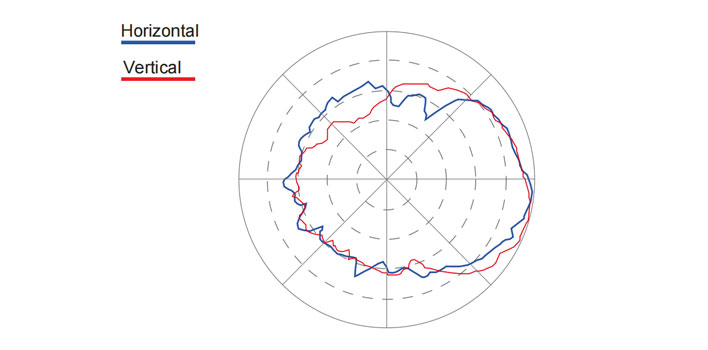

| -3 dB de ancho de haz | |
| Avión E | 50° |
| Plano H | 60° |
| Peso | 4 gramos |

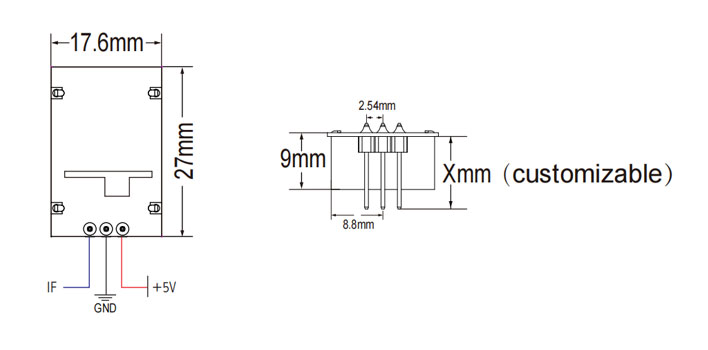

| Conectores de cabezal de clavija | Espaciado de 2,54 mm X3 |
| Cumple con RoHS | |
| Potencia/Temperatura. Coeficiente (por encima del rango de temperatura de funcionamiento) | 3dB |
| Frecuencia/Temp. Coeficiente (por encima del rango de temperatura de funcionamiento) | 6,5MHz |
| Temperatura de funcionamiento | -20°C a +70°C |
La intensidad de la salida del sensor (rango de detección) depende de la relación señal-ruido. Por encima o por debajo de la temperatura nominal de funcionamiento, el sensor también puede funcionar, pero el rendimiento se verá reducido. Para evitar daños a los dispositivos, se debe tener cuidado durante el manejo. Descarga electrostática adecuada (ESD) Se deben observar precauciones en todas las etapas de almacenamiento, manipulación, montaje y prueba.
