PDLUX lanza módulos de detección Doppler de banda X PD-V9H/PD-V9P/PD-V9S actualizados, versión personalizada sin pines opcional

Ningbo PDLUX Electronic Technology lanza oficialmente los refinados sensores de radar Doppler de banda X PD-V9, incluidos PD-V9H, PD-V9P y PD-V9S. Con diseños de pines variados y dos opciones de frecuencia principales junto con una personalización sin pines opcional, la serie satisface diversos requisitos de diseño de PCB de fabricantes de productos electrónicos de todo el mundo.

Diferenciación central: diseño de pines y selección de frecuencia

Los tres modelos presentan el mismo circuito, antena y rendimiento eléctrico, con diferencias únicamente en el paso de clavijas y la frecuencia de operación para adaptarse a los estándares de radio regionales:

·PD-V9H:10,587 GHz ± 10 MHz (frecuencia estándar de la UE), X1 = 3,4 mm, X2 = 9,8 mm de espacio entre pines para el diseño común de PCB europeo y americano

· PD-V9P:10,525 GHz ± 20 MHz (frecuencia universal mundial), pines compactos X1 = 3 mm, X2 = 8,9 mm para ahorrar espacio en la PCB

·PD-V9S:10,525 GHz ± 20 MHz, diseño de pines estándar de 3,4/9,8 mm para reemplazo directo de sensores heredados

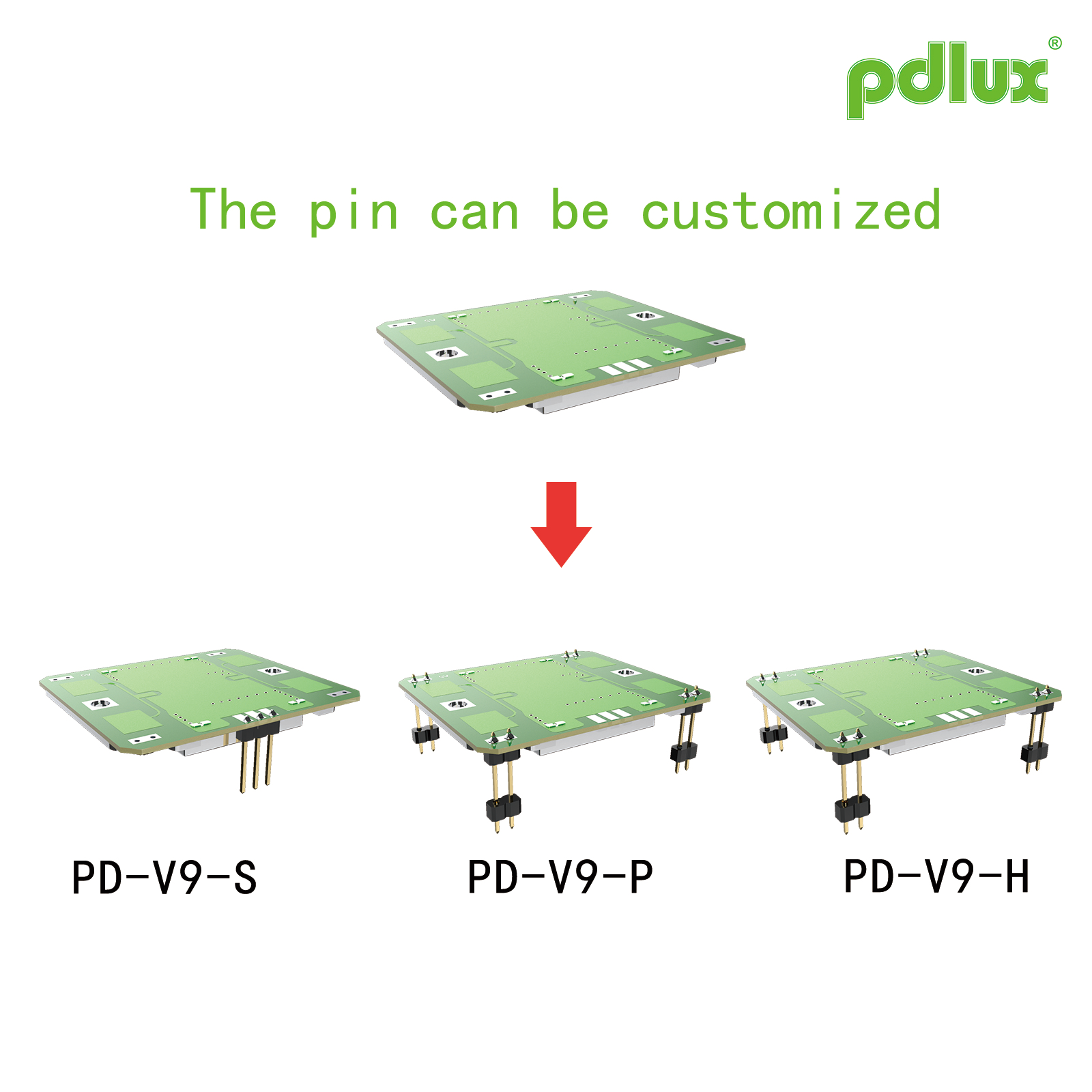

Opción personalizada:Los módulos desnudos sin pines para montaje SMD están disponibles bajo pedido; El tamaño X3 se puede personalizar según las especificaciones del cliente.

Especificaciones superiores unificadas para toda la serie PD-V9

Construida con un oscilador resonador dieléctrico DRO y una antena de parche integrada, toda la gama comparte especificaciones consistentes:

· Tensión de alimentación: DC5V±0.5V, corriente típica por debajo de 32mA; Modo de energía PWM compatible para un consumo de energía ultrabajo

· PIRE típica: 13 dBm (20 mW), sensibilidad de recepción -90 dBc, segundo armónico ≤ -40 dBm

· Temperatura de funcionamiento: -30 ℃ ~ +55 ℃ rango normal, ampliado desde -40 ℃ hasta +80 ℃

· Ángulo de haz: plano E de 36°, plano H de 72°; ángulo de montaje flexible disponible

· Certificado RoHS y compatible con ETS 300 440 para la aprobación del mercado global

Amplios escenarios de aplicación

Ideal para puertas automáticas, luces con sensor de movimiento, alarmas de seguridad, sensores de presencia IoT y equipos de detección de velocidad. Al reemplazar módulos de radar antiguos, los usuarios solo necesitan ajustar la ganancia del amplificador para resolver problemas de sensibilidad sin revisar el código MCU, lo que reduce en gran medida los costos de desarrollo.
