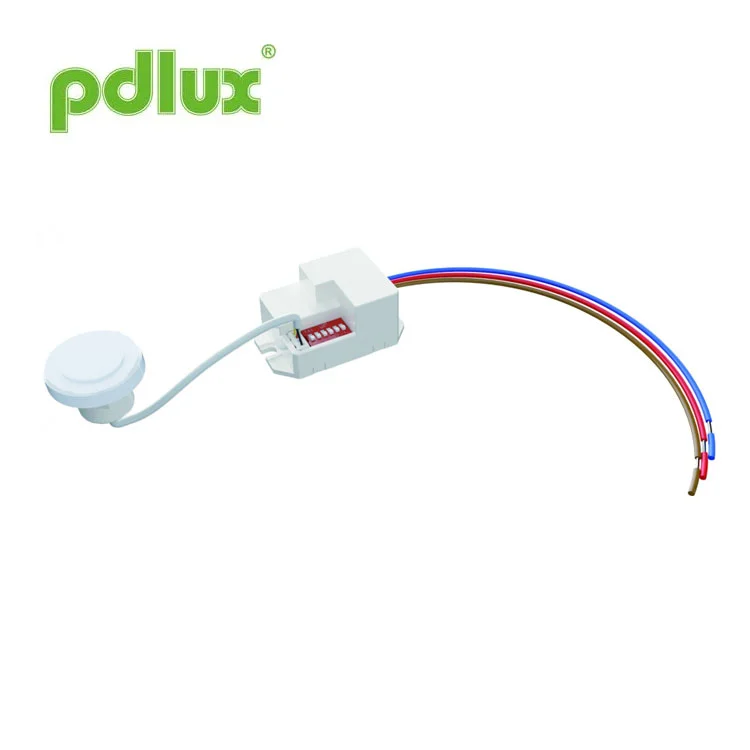

Nuevo sensor de microondas de cabeza redonda de 5,8 GHz para escaleras y pasillos estrechos
Modelo:PD-MB15F
Enviar Consulta

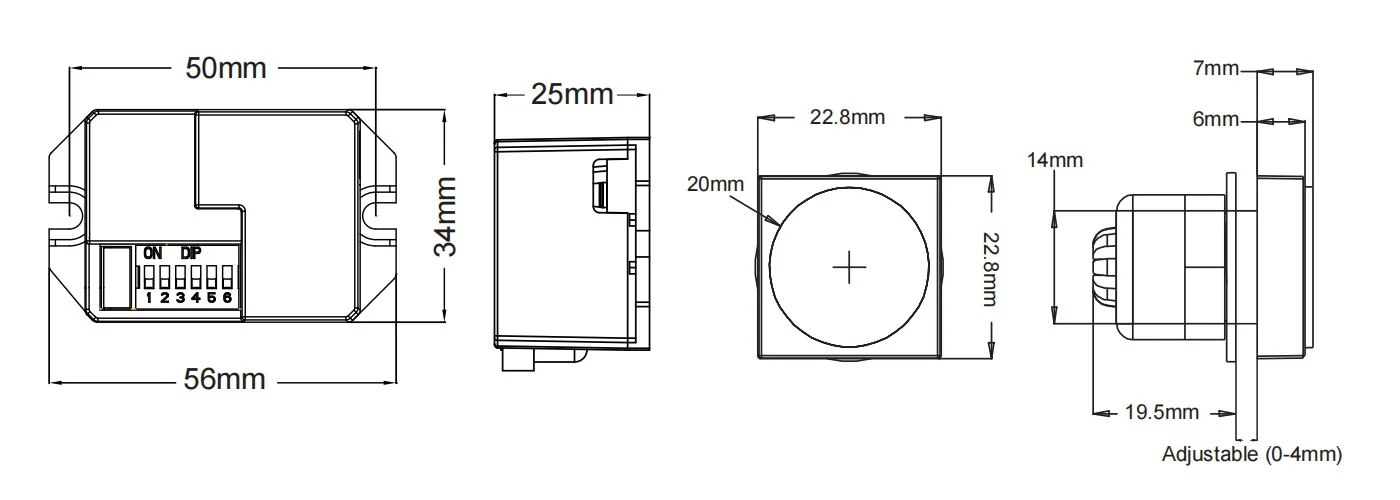

Tamaño del producto
Resumen
Este es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360° y la frecuencia de trabajo es de 5,8 GHz. Se basa en el principio Doppler que integra la emisión y la recepción. Adopta MCU (Micro Unidad de Control) que aumenta en gran medida su precisión y disminuye su tasa de fallas. Es de apariencia delicada y de estructura compacta. Puede conectarse independientemente a las cargas o instalarse fácilmente dentro de las luminarias con pantalla. hecho de vidrio o plástico. Se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía.
Características
1.Daño sin radiación: la potencia de su transmisor es inferior a 0,2 mW, lo que no daña el cuerpo humano.
2. Fuerte capacidad antiinterferencia, puede funcionar en el rango de temperatura de -15 ℃ -+70 ℃.
3. La frecuencia es constante y la deriva de frecuencia no se producirá en el rango de frecuencia.

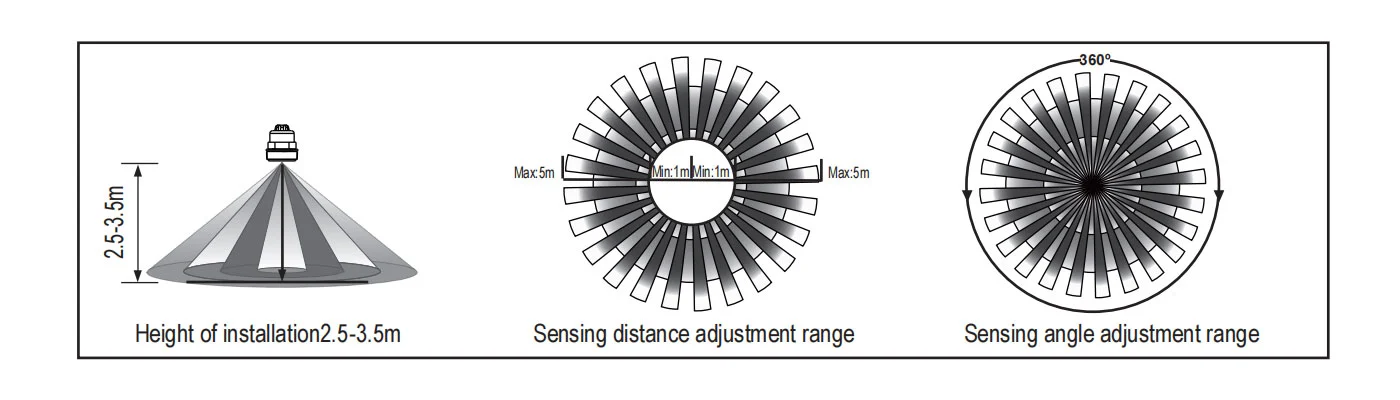

Información de sensores

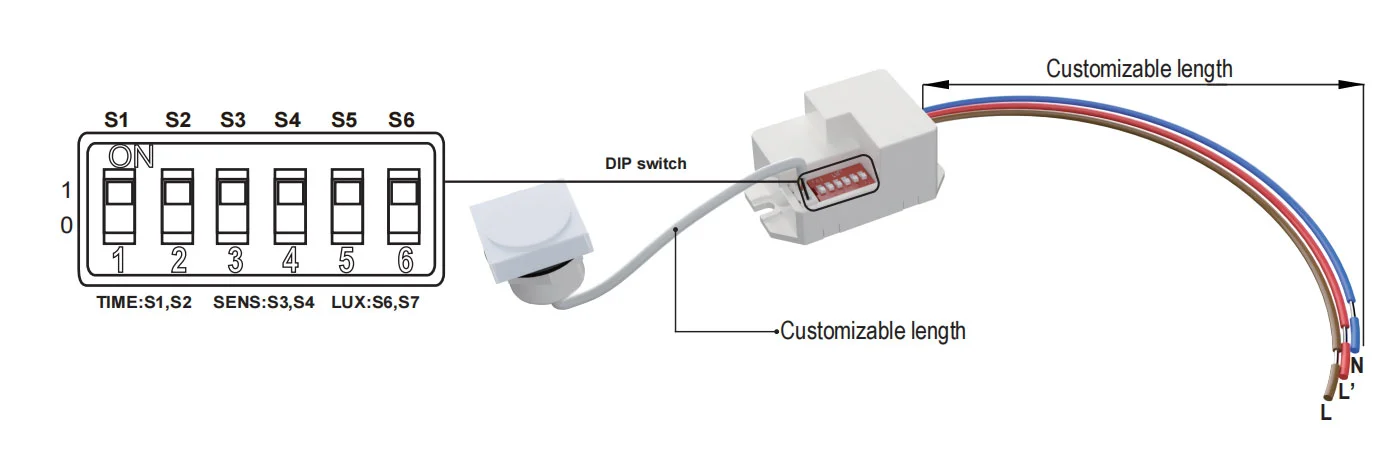

Modo de configuración: interruptor DIP
Presupuesto
=| Fuente de energía | 220-240 VCA |
| Frecuencia de alimentación | 50Hz |
| sistema de alta frecuencia | Onda eléctrica CW de 5,8 GHz (frecuencia central), banda ISM |
| Carga nominal | 800W máx. tungsteno 200W Max.fluorescente y LED |
| Nivel de protección | IP20, Clase II |
| Instalación sentada | interior, montaje en techo |
| Potencia de transmisión | <0,2 mW |
| Ángulo de detección | 360° |
| Rango de detección | 1m-2m-4m-5m (radios) (ajustable) |
| Ajuste de hora | 8seg-3min-10min-15min, (ajustable) |
| control de luz | 10LUX-50LUX- >2000LUX, (ajustable |
| Consumo de energía | aproximadamente 0,5 W |
| Temperatura de trabajo | -15°C~+70°C |
Ajuste de tiempo S1 S2
Se puede definir como de 8 segundos a 15 minutos. Cualquier movimiento detectado antes de que transcurra este tiempo reiniciará el cronómetro. Se recomienda seleccionar el tiempo más corto para ajustar el rango de detección y realizar la prueba de caminata. Para configurar el interruptor en ON es “1”, en OFF es “0”.
Sirve principalmente para ajustar el tiempo de retardo desde el momento en que se detecta la señal y el encendido automático de la luz hasta el apagado automático de la luz. Puede definir el tiempo de retraso según sus necesidades prácticas. Pero será mejor que reduzcas el tiempo de retardo para ahorrar energía, ya que el sensor de microondas tiene la función de detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retardo reiniciará el cronómetro y la luz se mantendrá encendida solo si hay un ser humano en el rango de detección.
Configuración del rango de detección (sensibilidad) S3 S4
Rango de detección es el término utilizado para describir los radios de la fundición aproximadamente circular en el suelo cuando se instala a una altura de 3 m. Para configurar el interruptor en ON es “1”, en OFF es “0”.
Aviso: cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de la red eléctrica y el equipo eléctrico. Todo lo mencionado anteriormente conducirá a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo. El movimiento humano causará la inducción del sensor, por lo tanto, cuando esté bajo la prueba de función, abandone la región de inducción y no haga movimiento para evitar que el sensor funcione continuamente.
Ajuste del control de iluminación S5 S6
Se puede definir en el rango de 10~>2000 LUX. a configurar el interruptor en ON es “1”, en OFF es “0”.
Este manual es para la programación del contenido actual de este producto, ¡hay cambios y modificaciones al fabricante sin previo aviso!
Está estrictamente prohibido copiar el contenido del manual de instrucciones para cualquier otro fin sin el permiso de la empresa.
| Falla | causa de falla | Solución |
| La carga no funciona. | La iluminación de la luz está configurada incorrectamente. | Ajuste la configuración de la carga. |
| La carga está rota. | Cambiar la carga. | |
| No hay electricidad. | Encienda la alimentación. | |
| La carga funciona todo el tiempo. | En la zona de detección hay una señal continua. | Verifique la configuración del zona de detección. |
| La carga funciona cuando hay no se detecta señal de movimiento. | La lámpara no está bien instalada y el sensor no funciona. Detectar señales confiables. | Vuelva a ajustar el lugar de instalación. |
| El sensor detecta la señal de movimiento (movimiento detrás de la pared, el movimiento de objetos pequeños, etc.) | Verifique la configuración del área de detección. | |
| La carga no funciona cuando se detecta una señal de movimiento. | La velocidad del movimiento es demasiado rápida o el área de detección definida es demasiado pequeña. | Verifique la configuración del área de detección. |
¡Advertencia! Las siguientes situaciones provocarán una reacción de error.
1. Si se instala en el objeto oscilante, se producirá una reacción de error.
2. La cortina temblorosa arrastrada por el viento provocará una reacción de error. Seleccione el lugar adecuado para instalar.
3. La instalación en un lugar donde hay mucho tráfico provocará una reacción de error.
4. Las chispas producidas por algunos equipos cercanos provocarán una reacción de error.
● Confirme con un instalador profesional.
● Por razones de seguridad, corte la energía antes de las operaciones de instalación y remoción.
● Cualquier pérdida causada por un funcionamiento inadecuado, el fabricante no asume ninguna responsabilidad.
