Módulo de radar de seguridad de onda milimétrica de 24 GHz
Pdlux suministra un módulo de radar de seguridad de onda milimétrica de 24 GHz de calidad fabricado en China. Es un sensor de onda de alto rendimiento y ángulo estrecho de banda K diseñado para activación manual sin contacto, detección de intrusos y control automático de puertas. Con un circuito amplificador avanzado y un algoritmo MCU, admite funciones de aplicación versátiles, como interruptores de manos libres y sistemas de entrada. El sensor ofrece una detección confiable y enfocada al tiempo que cumple con los estándares internacionales, incluidos EN 300440, FCC Parte 15.249, RED, RoHS y REACH, lo que garantiza la seguridad y la responsabilidad ambiental para diversas necesidades de seguridad y automatización.
Modelo:PD-V18-A
Enviar Consulta

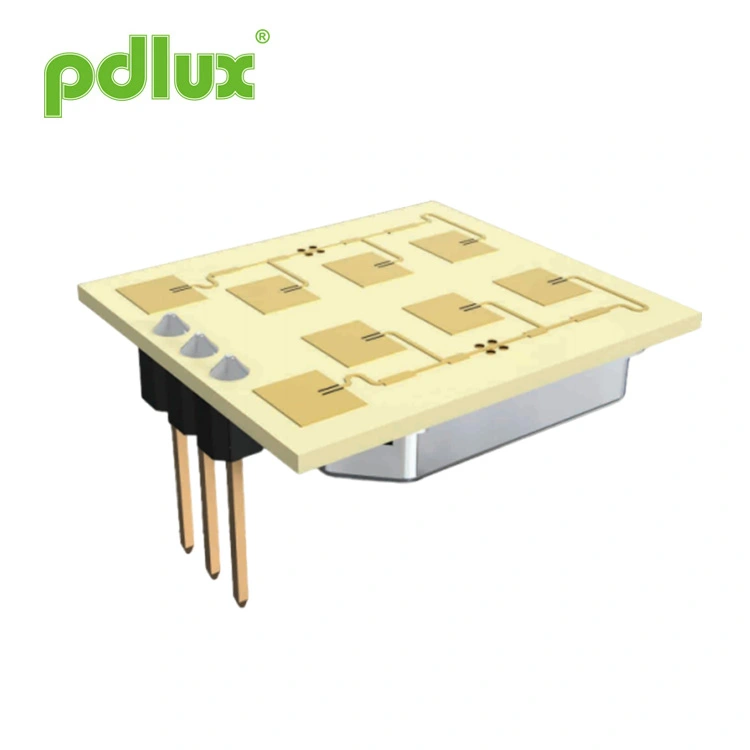

Sensor de movimiento por microondas PD-V18-A de 24,125 GHz
Solicitud
Sensor de onda manual sin contacto
Alto rendimiento de ángulo estrecho
Detección de intrusos
Sensor de onda manual sin contacto
Alto rendimiento de ángulo estrecho
Detección de intrusos
PD-V18-A es una onda de alto rendimiento de ángulo estrecho de banda K (24,125 GHz)
sensor. Con el algoritmo del circuito amplificador y MCU, aplicación.
Se pueden producir productos con diferentes funciones.
Por ejemplo: se utiliza para la inducción automática sin contacto que agita la mano.
Puertas, interruptores de inducción sin contacto que se mueven manualmente y otras aplicaciones.
productos.
Según EN 300440-V2.1.1、EN 62479:2010
Directiva ROJA - 2014/53/UE
Según FCC Parte 15.249
Según EN 62321, directiva ROHS - 2011/65/UE
Según la directiva REACH - 1907/2006/EC
Directiva ROJA - 2014/53/UE
Según FCC Parte 15.249
Según EN 62321, directiva ROHS - 2011/65/UE
Según la directiva REACH - 1907/2006/EC

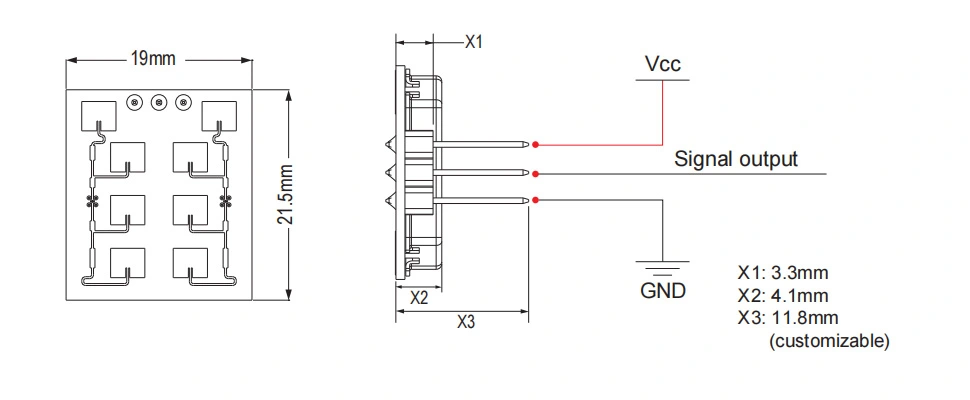

Tamaño de los productos
Parámetros técnicos
| Parámetro | Notas | mín. | tipo | máx. | Unidades |
| Voltaje de suministro | vcc | 3.0 | 5.0 | 5.25 | V |
| Consumo actual | lcc | 20 | 30 | 35 | mamá |
| Modo de operación | Alimentado por PWM, puede controlar la corriente de funcionamiento a 3-15 mA. | ||||
| Ancho de pulso | Tpulso | 10 | μs | ||
| Temperatura de funcionamiento | Arriba | -30~+65 | ℃ | ||
| Temperatura de almacenamiento | Tstg | -10 | +60 | ℃ | |
| Tiempo estable |
|
<5 |
|
µSeg | |
| Ruido | 3.5 | 4.5 | 4.5 | mVrms | |
| Configuración de frecuencia | f | 24.000 | 24.125 | 24.250 | GHz |
| Potencia radiada (PIRE) | Abadejo | <2.0 | <2.5 | <3.0 | mW |
| Humedad ambiental de almacenamiento | 45%~65% | RH | |||
ADVERTENCIA: El rango de detección real está relacionado con la ganancia de amplificación de señal del circuito, el diseño general de la PCBA y el umbral de la MCU.
Nota 1: Las emisiones radiadas están diseñadas para cumplir con las normas FCC y CE.
Nota 2: La intensidad de la señal recibida (RSS) se mide con una pérdida total de ruta de 1 vía de 70 dB.
Nota 3: Los voltajes de ruido se miden de 10 Hz a 100 Hz en el puerto de salida, dentro de una cámara anecoica.
Nota 4: Se recomienda el funcionamiento por impulsos
