Sensor de movimiento radar Doppler 5,8 GHz

El sensor de movimiento por radar Doppler de 5,8 GHZ se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Solicita varias patentes técnicas y es la elección perfecta para su vida inteligente.

Modelo:PD-MV1016B

Enviar Consulta

Sensor de movimiento radar Doppler 5,8 GHz

Resumen
Este es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360° y la frecuencia de trabajo es de 5,8 GHz. Se basa en el principio Doppler que integra la emisión y la recepción. Adopta MCU (Micro Unidad de Control) que aumenta en gran medida su precisión y disminuye su tasa de fallas. Es de apariencia delicada y de estructura compacta. Puede conectarse independientemente a las cargas o instalarse fácilmente dentro de las luminarias con pantalla de vidrio o plástico. Se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Solicita varias patentes técnicas y es la elección perfecta para su vida inteligente.

EN 61058-1:2002+A2:2008
EN 50317:2002
EN 301 489-1 V1.8.1(2008-04)
EN 301 489-3 V1.4.1(2002-08)
EN 300 440-1 V1.5.1(2009-03)
EN 300 440-2 V1.3.1 (2009-03)

Características
1.Daño no relacionado con la radiación: la potencia de su transmisor es inferior a 0,3 mW, lo que no daña el cuerpo humano.
2.Rendimiento confiable y estable: aplica el filtrado RC y el filtrado digital en el procesamiento digital. También utiliza la tecnología digital zero trigger, es decir, en el punto cero se conectará o desconectará automáticamente. Utiliza el relé de alta potencia Tyco para controlar la salida, lo que garantiza su rendimiento confiable. Adopta un chip de administración de energía para garantizar su rendimiento estable en 100-240 V/CA.
3.Configuración remota: está diseñado con la función remota, es decir, puede preestablecer su función mediante un interruptor DIP o un control remoto según sus necesidades prácticas. Puede configurar y seleccionar fácilmente la función dentro de 12 metros.
4. Encendido y apagado lento: se agrega con un acoplador óptico controlado por PWM que funciona con la potencia controlada especializada para lograr el encendido y apagado lento, es decir, cuando se detecta una señal, la luz controlada se encenderá lentamente y se apagará lentamente si hay No se detecta ninguna señal durante el tiempo de retardo preestablecido. Protege al ser humano de la incapacidad causada por la luz o la oscuridad repentinas.

Especificaciones

Fuente de alimentación: 100-240 V/CA
Frecuencia de alimentación: 50/60Hz
Potencia de transmisión: <0,3 mW
Carga nominal:
2400W/10A, máx., tungsteno (cosφ=1)(220-240V/CA)
1500W/8A, máx., fluorescente (cosφ=0,5)(220-240V/CA)
1200W/10A, máx., tungsteno (cosφ=1)(100-130V/CA)
800W/8A, máx., fluorescente (cosφ=0,5)(100-130V/CA)
Temperatura de trabajo: -15°C~+70°C
Nivel de protección: IP20, Clase II

Lugar de instalación: interior, montaje en techo.
Sistema HF: onda eléctrica CW de 5,8 GHz, banda ISM
Ángulo de detección: 360°(instalación en techo),
180°(instalación en pared)
Rango de detección:
1m-3m-6m-11m (radios) (ajustable)(Instalación en techo)
25m máx. (ajustable)(Instalación en pared)
Configuración de tiempo: 8seg-1min-5min-12min, (ajustable)
Control de luz:
10LUX-50LUX-200LUX-1000LUX, (ajustable)
Consumo de energía: aproximadamente 0,5 W

Información de sensores

Aplicaciones
El microondas puede penetrar el vidrio, el plástico y la madera, por lo que el sensor de microondas se puede instalar dentro de la pantalla hecha de cierto espesor de vidrio, plástico o madera. Por ejemplo, en la aplicación de iluminación, solo si se realiza la conexión como se muestra a continuación se pueden cambiar las iluminaciones comunes a luces con detección automática.
< Conecte N, L con alimentación; Conecte N, L 'con carga. >

La aplicación anterior dentro de las iluminaciones es una de múltiples utilizaciones prácticas. También puedes instalar uno o más dentro del techo o suelo para controlar todo el pasillo.
Recordatorio amistoso: al instalar dos o más microondas juntos, debe mantener una distancia de 4 metros entre sí; de lo contrario, la interferencia entre ellos provocará una reacción de error.

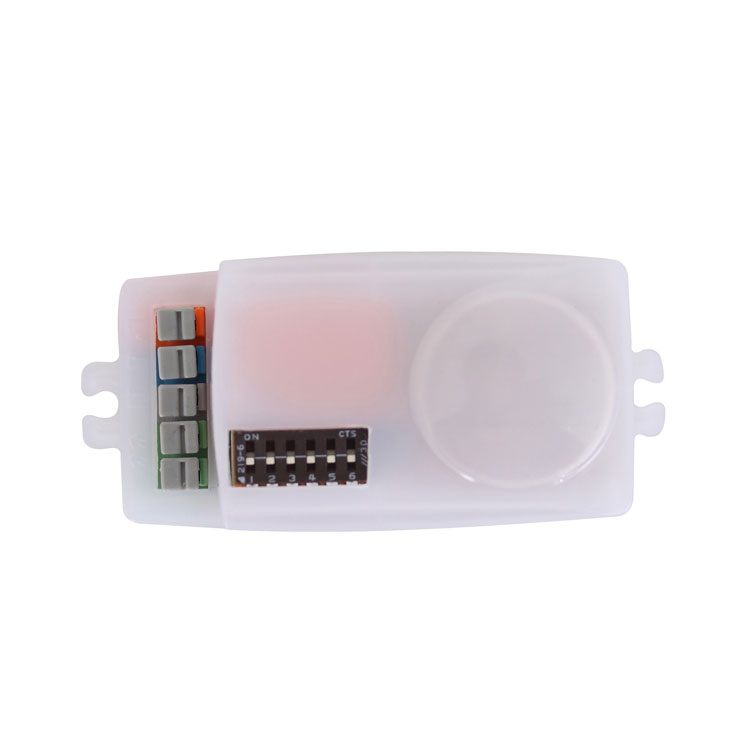

Modo de configuración uno: interruptor DIP
Como se muestra a continuación, con S1, S2 para configurar el valor de control de luz, S3, S4 el tiempo de retardo, S5, S6 el rango de detección. Puede llevar algún tiempo ajustar los valores antes de que satisfagan sus necesidades.

(1) Configuración de control de luz
Se puede definir en el rango de 10~1000 LUX. Para configurar el interruptor en ON es “1”, en OFF es “2”. Lea a la derecha la tabla correspondiente de la posición del interruptor al valor de control de luz.

(2) Ajuste de hora
Se puede definir desde 8 segundos hasta 12 minutos. Cualquier movimiento detectado antes de que transcurra este tiempo reiniciará el cronómetro. Se recomienda seleccionar el tiempo más corto para ajustar el rango de detección y realizar la prueba de caminata. Para configurar el interruptor en ON es “1”, en OFF es “2”. Lea a la derecha la tabla correspondiente de la posición del interruptor al tiempo de retardo.

Sirve principalmente para ajustar el tiempo de retardo desde el momento en que se detecta la señal y el encendido automático de la luz hasta el apagado automático de la luz. Puede definir el tiempo de retraso según sus necesidades prácticas. Pero será mejor que reduzcas el tiempo de retardo para ahorrar energía, ya que el sensor de microondas tiene la función de detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retardo reiniciará el cronómetro y la luz seguirá encendida. sólo si hay humanos en el rango de detección.

(3) Configuración del rango de detección (sensibilidad)
Rango de detección es el término utilizado para describir los radios de la fundición aproximadamente circular en el suelo cuando se instala a una altura de 2,5 m. Para configurar el interruptor en ON es “1”, en OFF es “2”. Lea a la derecha la tabla correspondiente de la posición del interruptor al rango de detección.

Aviso:Cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de la red eléctrica. equipo eléctrico. Todo lo mencionado anteriormente conducirá a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo. El movimiento humano provocará la inducción del sensor, por lo que cuando esté bajo la prueba de función, abandone la región de inducción y no haga movimientos para evitarlo. El sensor funciona continuamente.

Recordatorio amistoso:Al instalar dos o más microondas juntos, es necesario mantener una distancia de 4 metros entre sí; de lo contrario, la interferencia entre ellos provocará una reacción errónea.

Modo de configuración dos: control remoto
ON: presione ON, la carga conectada seguirá funcionando durante 6 horas y luego pasará automáticamente al modo AUTO.
APAGADO: presione APAGADO, la carga conectada estará apagada durante 6 horas y luego pasará automáticamente al modo AUTO.
AUTO: presione AUTO, el sensor ingresa al modo de detección automática, es decir, cuando se detecta una señal y la intensidad de la luz ambiental es menor que el valor preestablecido, la carga funciona.

Recordatorio amistoso:Hay dos maneras de definir su función y la última definición será efectiva y seguirá siendo válida incluso si el sensor se reinicia.

1. Si se instala en el objeto oscilante, se producirá una reacción de error.
2. La cortina agitada arrastrada por el viento provocará una reacción errónea. Seleccione el lugar adecuado para instalar.
3. Si se instala donde hay mucho tráfico, se producirá una reacción de error.
4. Las chispas producidas por algunos equipos cercanos provocarán una reacción de error.

Fallo y la solución.

Falla	causa de falla	Solución
La carga no funciona.	La iluminación de la luz está configurada incorrectamente.	Ajuste la configuración de la carga.
	La carga está rota.	Cambiar la carga.
	No hay electricidad.	Encienda la alimentación.
La carga funciona todo el tiempo.	En la zona de detección hay una señal continua.	Verifique la configuración del área de detección.
La carga funciona cuando no se detecta señal de movimiento.	La lámpara no está bien instalada, por lo que el sensor no detecta señales confiables.	Vuelva a ajustar el lugar de instalación.
La carga funciona cuando no se detecta señal de movimiento.	El sensor detecta señales de movimiento (movimiento detrás de la pared, movimiento de objetos pequeños, etc.)	Verifique la configuración del área de detección.
La carga no funciona cuando se detecta una señal de movimiento.	La velocidad del movimiento es demasiado rápida o el área de detección definida es demasiado pequeña.	Verifique la configuración del área de detección.

● Confirme con un instalador profesional.
● Por razones de seguridad, corte la energía antes de las operaciones de instalación y remoción.
● Cualquier pérdida causada por un funcionamiento inadecuado, el fabricante no asume ninguna responsabilidad.

Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
