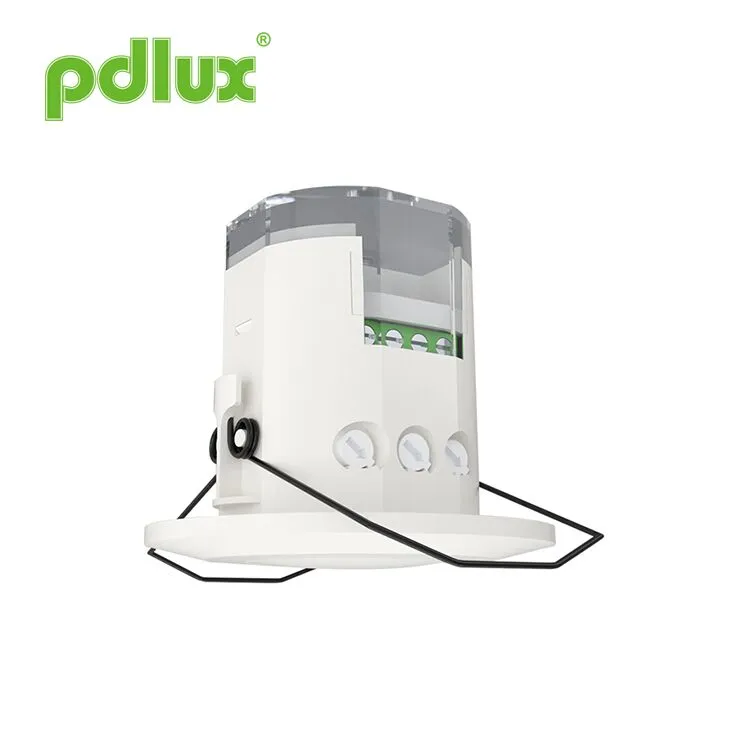

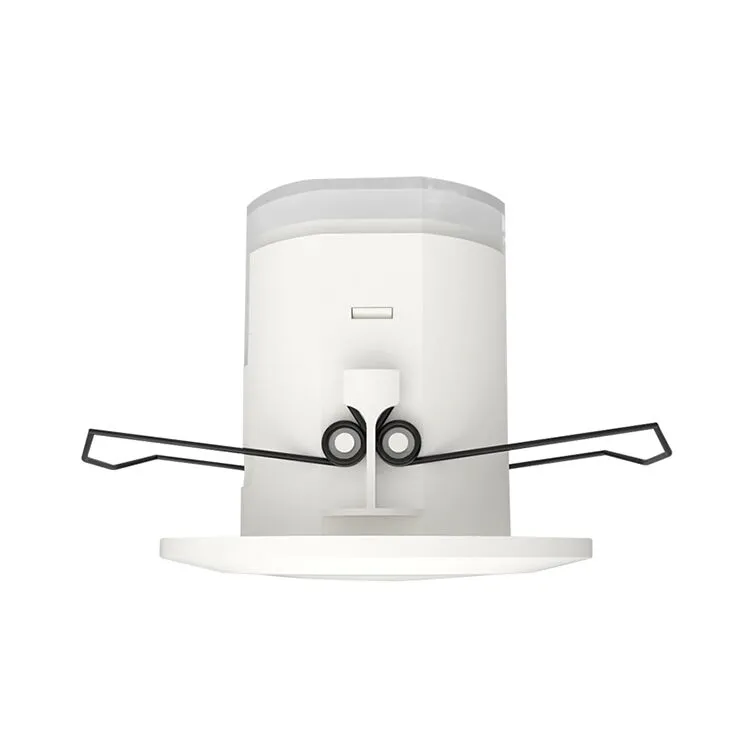

Sensor de movimiento de microondas con radar Doppler

El sensor de movimiento por microondas con radar Doppler se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Solicita varias patentes técnicas y es la elección perfecta para su vida inteligente.

Modelo:PD-MV1018B

Enviar Consulta

Sensor de movimiento de microondas con radar Doppler

Resumen
Este es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360° y la frecuencia de trabajo es de 5,8 GHz. Se basa en el principio Doppler que integra la emisión y la recepción. Adopta MCU (Micro Unidad de Control) que aumenta en gran medida su precisión y disminuye su tasa de fallas. Es de apariencia delicada y de estructura compacta. Puede conectarse independientemente a las cargas o instalarse fácilmente dentro de las luminarias con pantalla de vidrio o plástico. Se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Solicita varias patentes técnicas y es la elección perfecta para su vida inteligente.

Características
1.Daño no relacionado con la radiación: la potencia de su transmisor es inferior a 0,3 mW, lo que no daña el cuerpo humano.
2.Rendimiento confiable y estable: aplica el filtrado RC y el filtrado digital en el procesamiento digital. También utiliza la tecnología digital zero trigger, es decir, en el punto cero se conectará o desconectará automáticamente. Utiliza el relé de alta potencia Tyco para controlar la salida, lo que garantiza su rendimiento confiable. Adopta un chip de administración de energía para garantizar su rendimiento estable en 100-240 VCA.

Especificaciones

Fuente de alimentación: 100-240 VCA
Frecuencia de alimentación: 50/60Hz
Carga nominal: 1100W máx. tungsteno (220-240VAC)
Fluorescente y LED de 550 W máx. (220-240 VCA)
550W máx. tungsteno (100-130VAC)
Fluorescente y LED de 275 W máx. (100-130 VCA)
Potencia de transmisión: <0,2 mW
Temperatura de trabajo: -15°C~+70°C
Nivel de protección: IP20, Clase II
Configuración de tiempo: 8 segundos a 12 minutos (ajustable)

Ángulo de detección: 360°(instalación en techo),
180°(instalación en pared)
Rango de detección: 2-10 m (radios) (ajustable) 、
(Instalación en techo)
25 m máx. (radios) (ajustable)
(Instalación en pared)
Control de luz: 2-2000LUX (ajustable)
Lugar de instalación: interior, montaje en techo.
Sistema HF: onda eléctrica CW de 5,8 GHz, banda ISM

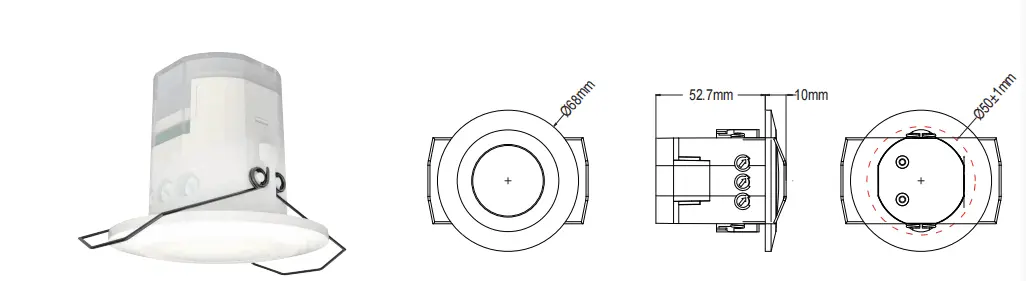

Información de sensores

Aplicaciones
El microondas puede penetrar el vidrio, el plástico y la madera, por lo que el sensor de microondas se puede instalar dentro de la pantalla hecha de cierto espesor de vidrio, plástico o madera. Por ejemplo, en la aplicación de iluminación, solo si se realiza la conexión como se muestra a continuación se pueden cambiar las iluminaciones comunes a luces con detección automática.

Puedes instalar uno o más dentro del techo o suelo para controlar todo el pasillo.
Recordatorio amistoso: cuando instale dos o más microondas juntos, debe mantener una distancia de 4 metros entre sí; de lo contrario, la interferencia entre ellos provocará una reacción de error.

Modo de configuración uno: potenciómetro

Configuración del rango de detección (sensibilidad)
	El rango de detección es el término utilizado para describir los radios de la fundición aproximadamente circular en el suelo cuando se instala a una altura de 2,5 m. Girar la perilla completamente en el sentido contrario a las agujas del reloj es el rango mínimo, completamente en el sentido de las agujas del reloj es el máximo.
Nota:El rango de detección anterior se obtiene en el caso de una persona que mide entre 1,6 y 1,7 m de altura y tiene una figura media y se mueve a una velocidad de 1,0 a 1,5 m/seg. Si la estatura, la figura y la velocidad de movimiento de una persona cambian, el rango de detección también cambiará. Aviso:Cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de la red eléctrica. equipo eléctrico. Todo lo mencionado anteriormente conducirá a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo. El movimiento humano provocará la inducción del sensor, por lo que cuando esté bajo la prueba de función, abandone la región de inducción y no haga movimientos para evitarlo. El sensor funciona continuamente. Recordatorio amistoso:Al instalar dos o más microondas juntos, es necesario mantener una distancia de 4 metros entre sí; de lo contrario, la interferencia entre ellos provocará una reacción errónea.
Configuracion de hora
	Se puede definir desde 8 segundos (girar completamente en el sentido contrario a las agujas del reloj) hasta 12 minutos (girar completamente en el sentido de las agujas del reloj). Cualquier movimiento detectado antes de que transcurra este tiempo reiniciará el cronómetro. Se recomienda seleccionar el tiempo más corto para ajustar el rango de detección y realizar la prueba de caminata.
NOTA:Cuando la luz se apaga automáticamente, pasará 1 segundo antes de que el sensor esté listo para detectar otro movimiento, es decir, solo la señal detectada 1 segundo después puede encenderse automáticamente. Sirve principalmente para ajustar el tiempo de retardo desde el momento en que se detecta la señal y el encendido automático de la luz hasta el apagado automático de la luz. Puede definir el tiempo de retraso según sus necesidades prácticas. Pero será mejor que reduzcas el tiempo de retardo para ahorrar energía, ya que el sensor de microondas tiene la función de detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retardo reiniciará el cronómetro y la luz seguirá encendida. sólo si hay humanos en el rango de detección.
Configuración de control de luz
	Se puede definir en el rango de 2~2000 LUX. Girar la perilla completamente en el sentido contrario a las agujas del reloj es aproximadamente 2 lux, completamente en el sentido de las agujas del reloj es aproximadamente 2000 lux. Al ajustar la zona de detección y realizar la prueba de caminata a la luz del día, debe girar la perilla completamente en el sentido de las agujas del reloj.
Nota:no ajuste las tres perillas funcionales en exceso. Esto se debe a que las tres perillas funcionales se conectaron directamente a los componentes, hay un pequeño tope en cada uno de los tres componentes, cuando ajusta las perillas de principio a fin, el giro excesivo dañará el tope y conducirá a los 360°. vuelta sin parar. El límite del rango de ajuste es 270°; preste atención a esto.

Instalación
Apague la alimentación.
Coloque tubos roscados en el cable de alimentación y la línea de control.
Conecte la alimentación y la carga con el sensor según el diagrama de líneas de conexión.
Gire las perillas a las condiciones ideales.
(Defina la configuración según la MANERA DE CONFIGURACIÓN UNA parte mencionada anteriormente).

1. Si se instala en el objeto oscilante, se producirá una reacción de error.
2. La cortina agitada arrastrada por el viento provocará una reacción errónea. Seleccione el lugar adecuado para instalar.
3. Si se instala donde hay mucho tráfico, se producirá una reacción de error.
4. Las chispas producidas por algunos equipos cercanos provocarán una reacción de error.

Fallo y la solución.

Falla	causa de falla	Solución
La carga no funciona.	La iluminación de la luz está configurada incorrectamente.	Ajuste la configuración de la carga.
	La carga está rota.	Cambiar la carga.
	No hay electricidad.	Encienda la alimentación.
La carga funciona todo el tiempo.	En la zona de detección hay una señal continua.	Verifique la configuración del área de detección.
La carga funciona cuando no se detecta señal de movimiento.	La lámpara no está bien instalada, por lo que el sensor no detecta señales confiables.	Vuelva a ajustar el lugar de instalación.
La carga funciona cuando no se detecta señal de movimiento.	El sensor detecta señales de movimiento (movimiento detrás de la pared, movimiento de objetos pequeños, etc.)	Verifique la configuración del área de detección.
La carga no funciona cuando se detecta una señal de movimiento.	La velocidad del movimiento es demasiado rápida o el área de detección definida es demasiado pequeña.	Verifique la configuración del área de detección.

● Confirme con un instalador profesional.
● Por razones de seguridad, corte la energía antes de las operaciones de instalación y remoción.
● Cualquier pérdida causada por un funcionamiento inadecuado, el fabricante no asume ninguna responsabilidad.

Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
