Sensor de microondas digital

El sensor de microondas digital se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Posee varias patentes técnicas y es la elección perfecta para tu vida inteligente.

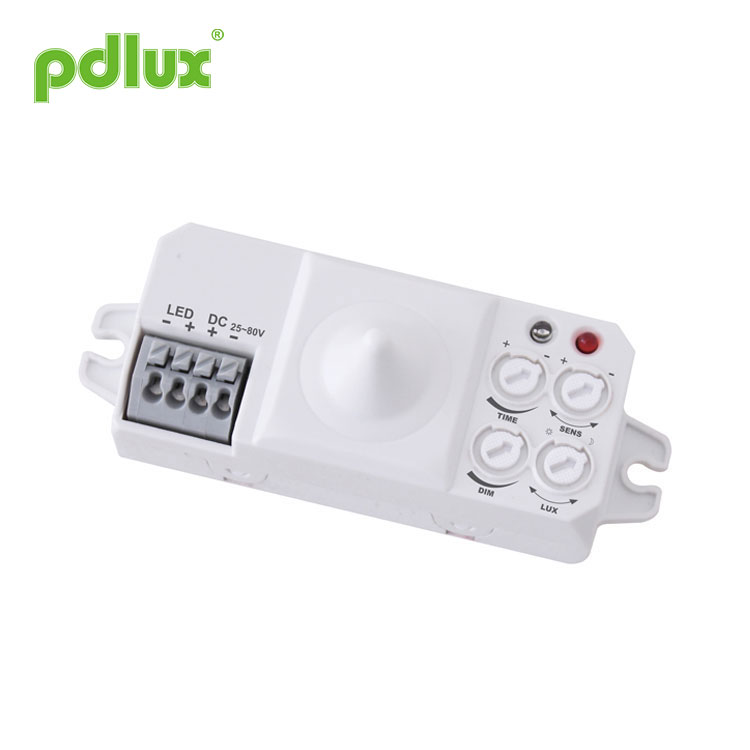

Modelo:PD-MV1017MD-C

Enviar Consulta

Sensor de microondas digital

Resumen
PD-MV1017MD-C es un sensor de microondas digital de alta precisión cuyo rango de detección es de 360° y la frecuencia de trabajo es de 5,8 GHz. Aplica el principio Doppler para emitir y recibir señales. Adopta MCU (Micro Unidad de Control) que aumenta en gran medida su precisión y disminuye su tasa de fallas. Es de apariencia delicada y de estructura compacta. Puede conectarse de forma independiente a las cargas o instalarse fácilmente dentro de las luminarias con la pantalla no metálica. Se aplica ampliamente en pasillos, baños, ascensores, hogares u otras áreas públicas para protección de seguridad o ahorro de energía. Posee varias patentes técnicas y es la elección perfecta para tu vida inteligente.

Características
1.Daño sin radiación: su potencia de transmisión es inferior a 0,3 mW, lo que no daña el cuerpo humano.
2.Sensor LED regulable especializado: modo de atenuación de inicio automático por la noche sin señal de movimiento; Salida automática cuando la luz ambiental supera los 100 lux.
3.Rango regulable porcentual: 0%~10%.

Especificaciones

Fuente de alimentación: CC 25-80 V
Corriente de salida: <3A
Potencia de transmisión: <0,3 mW
Temperatura de trabajo: -15°C~+70°C
Nivel de protección: IP20, Clase 2
Lugar de instalación: interior, montaje en techo.

Sistema HF: onda eléctrica CW de 5,8 GHz, banda ISM
Ángulo de detección: 360° (montaje en techo)
Rango de detección: 1-8 m (radios) (ajustable)
Configuración de tiempo: 8 segundos-12 minutos, (ajustable)
Control de luz: 10-1000LUX, (ajustable)

Información del sensor

Aplicaciones
El microondas puede penetrar el vidrio, el plástico y la madera, por lo que el sensor de microondas se puede instalar dentro de la pantalla no metálica. Por ejemplo, en la aplicación de iluminaciones LED, solo si se realiza la conexión como se muestra a continuación se pueden cambiar las iluminaciones LED comunes por luces con detección automática.

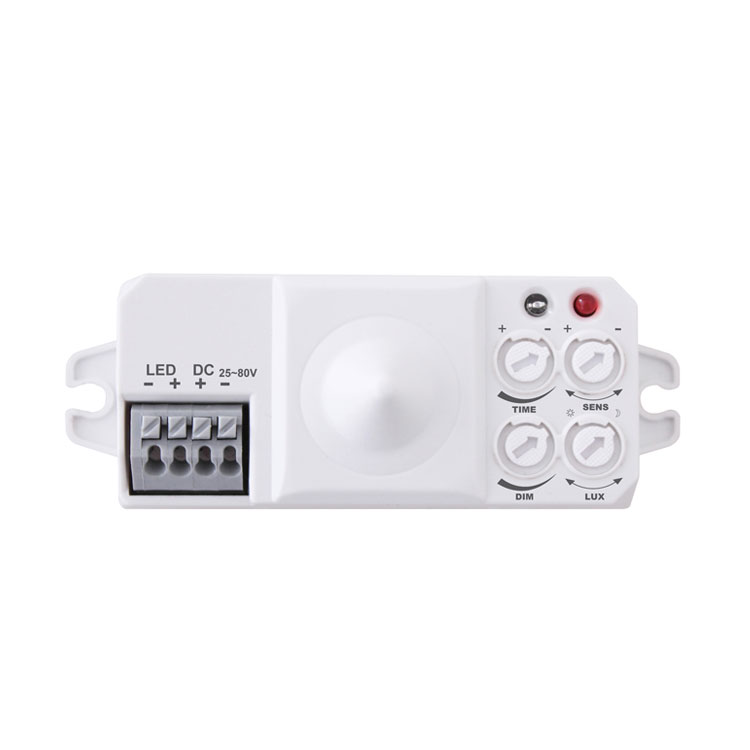

Cómo hacer la conexión:
LED “+” “-”: conectar al panel LED
DC“+” “-”: conectar a la alimentación DC (DC 25~80V)
Requisitos de alimentación de la unidad LED: el rango de voltaje de salida es de entre 25 y 80 V, fuente de alimentación constante con una potencia de 100 W.

Aviso:Debido a que el sensor está conectado con la salida de energía del controlador y usa PWM para ajustar la luz, tiene requisitos especiales del modo de fuente de alimentación del controlador. Comúnmente se instala con un controlador LED de muestreo actual. Si la luz funciona de manera inestable o con poco brillo, se debe a que el controlador LED no coincide con el sensor. Por lo que el usuario debe elegir el controlador con sensor adecuado.
Si descubre que el brillo de la luz se enciende y disminuye lentamente o tiene un fenómeno estroboscópico con bajo brillo durante la prueba. Esto no es un problema del sensor, se debe a que la potencia de conducción no coincide con el sensor, reemplace el controlador para resolverlo. la situación.

Modo de configuración uno: potenciómetro
Puede llevar algún tiempo ajustar los valores antes de que satisfagan sus necesidades.

Indicador LED:
(1) Cuando realiza cualquier ajuste de los potenciómetros, el indicador LED se enciende.
(2) Cuando realiza cualquier ajuste de los potenciómetros, 1 segundo después de finalizar el ajuste, el indicador LED parpadea dos veces y se apaga, luego el sistema memorizará y calculará automáticamente la función exacta del ajuste.

¡Prestar atención!
Mantenga la velocidad al girar los potenciómetros; durante este proceso, se calculará automáticamente la función exacta después del ajuste. De lo contrario, perderá la función perfecta del ajuste.

(1) Ajuste de hora
	Cuando se detecta una señal de movimiento, la lámpara LED se enciende automáticamente. Y si no hay señal durante el tiempo de retardo (8 s ~ 12 min), se apagará automáticamente y se espera que espere 4 segundos antes de la siguiente detección. Y cualquier señal de movimiento detectada durante el tiempo definido por el cliente hará que el sistema vuelva a calcular el tiempo. Se sugiere elegir el tiempo mínimo durante la prueba para ahorrar energía y tiempo.
(2) Configuración del rango de detección (sensibilidad)
	El rango de detección es el término utilizado para describir los radios de la fundición aproximadamente circular en el suelo cuando se instala a una altura de 2,5 m. Girar completamente en el sentido contrario a las agujas del reloj es la distancia mínima (aprox. 1 m), completamente en el sentido de las agujas del reloj es la distancia máxima (aprox. 8 m). Si la estatura, la figura y la velocidad de movimiento de la persona cambian, la detección también cambiará, es decir, la velocidad más alta conducirá a una distancia de detección más corta.
Aviso: cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de energía. red y equipos eléctricos. Todo lo mencionado anteriormente conducirá a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo.
(3) Configuración de control de luz
	Se puede definir en el rango de 10~1000 LUX. Girar completamente en el sentido contrario a las agujas del reloj equivale a unos 10 lux, y girar completamente en el sentido de las agujas del reloj equivale a unos 1000 lux. Se supone que debe girar completamente en el sentido de las agujas del reloj durante la prueba de caminata diurna o el ajuste del rango de detección; en este caso, la lámpara LED controlada permanecerá encendida sin importar la luz ambiental.
(4) Porcentaje de iluminación regulable
	Se puede definir en el rango de 0%~10%. Cuando la luz ambiental es inferior a 70 lux, el sistema inicia el modo de atenuación. Si no se detecta ninguna señal durante el tiempo de retardo, entrará en el porcentaje de iluminación. Una vez detectada la señal, se recupera al 100% de iluminación. Saldrá automáticamente del modo de atenuación cuando la luz ambiental supere los 100 lux. El modo de atenuación funciona de forma digital e independiente.

1. Si se instala en el objeto oscilante, se producirá una reacción de error.
2. La cortina agitada arrastrada por el viento provocará una reacción errónea. Seleccione el lugar adecuado para instalar.
3. Si se instala donde hay mucho tráfico, se producirá una reacción de error.
4. Las chispas producidas por algunos equipos cercanos provocarán una reacción de error.

Fallo y la solución.

Falla	causa de falla	Solución
La carga no funciona.	La iluminación de la luz está configurada incorrectamente.	Ajuste la configuración de la carga.
	La carga está rota.	Cambiar la carga.
	No hay electricidad.	Encienda la alimentación.
La carga funciona todo el tiempo.	En la zona de detección hay una señal continua.	Verifique la configuración del área de detección.
La carga funciona cuando no se detecta señal de movimiento.	La lámpara no está bien instalada, por lo que el sensor no detecta señales confiables.	Vuelva a ajustar el lugar de instalación.
La carga funciona cuando no se detecta señal de movimiento.	El sensor detecta señales de movimiento (movimiento detrás de la pared, movimiento de objetos pequeños, etc.)	Verifique la configuración del área de detección.
La carga no funciona cuando se detecta una señal de movimiento.	La velocidad del movimiento es demasiado rápida o el área de detección definida es demasiado pequeña.	Verifique la configuración del área de detección.

● Confirme con un instalador profesional.
● Por razones de seguridad, corte la energía antes de las operaciones de instalación y remoción.
● Cualquier pérdida causada por un funcionamiento inadecuado, el fabricante no asume ninguna responsabilidad.

Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas. Al diseñar, prestamos atención a diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
