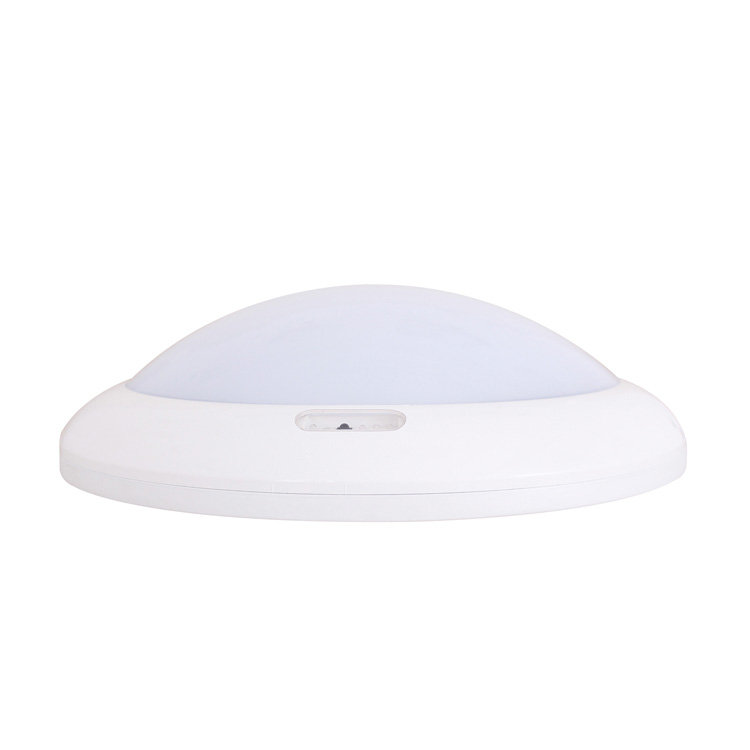

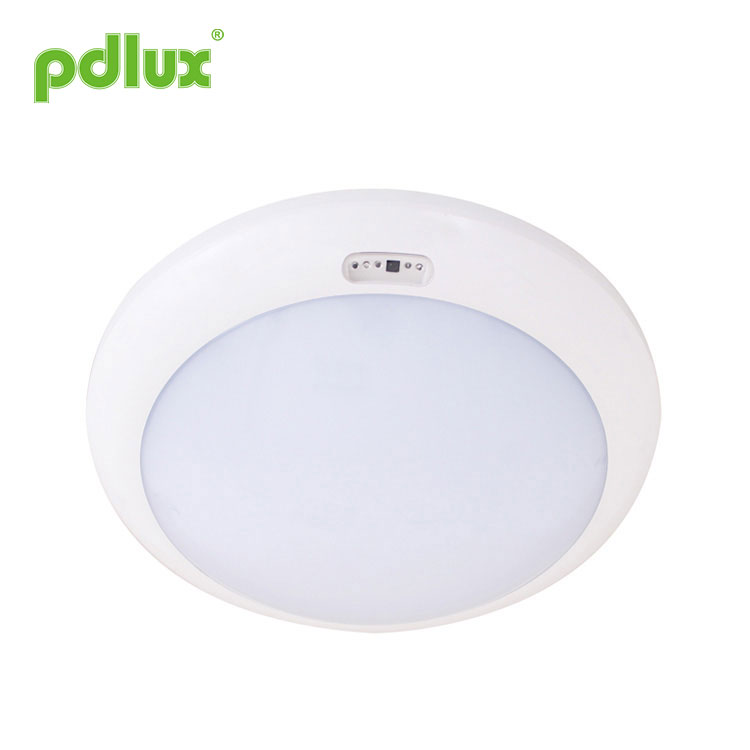

Luz de techo LED con sensor de movimiento de microondas de 5,8 GHz

Instrucciones de luz del sensor de microondas PD-LED2038

Resumen

Este es un sensor de microondas que cambia las luces LED controladas, el sensor de microondas está integrado en la lámpara, tiene 96 LED de alto brillo en el interior, con una potencia total de 26 vatios. El interruptor del sensor de microondas es un nuevo tipo de interruptor automático que viene después del interruptor de voz y del interruptor del sensor de infrarrojos. La forma de detección tiene las siguientes ventajas en comparación con otras: 1. Detección sin contacto, 2. Adecuado para entornos adversos, inmune a temperatura, humedad, ruido, aire, polvo, luz... 3. Capacidad de interferencia de RF, 4. Potencia de transmisión de solo 0,2 mW, no dañará el cuerpo humano. Instalación sencilla+cableado sencillo.

Adoptamos estos sensibles interruptores de sensor avanzados en el control de iluminación, lo que permite que la luz se encienda automáticamente cuando uno entra y se apague automáticamente cuando uno sale. Además del uso generalizado en pasillos, escaleras, salas de estar y dormitorios, también se puede instalar. en el baño.

El interruptor del sensor de microondas incorporado puede penetrar plástico, vidrio y madera. Por lo tanto, se puede instalar en una lámpara con carcasa de vidrio o plástico. Esto permite la aplicación del interruptor del sensor de microondas en diferentes estilos de luces para el control de energía. Ahora podemos ofrecer una variedad de lámparas LED con sensores de microondas para satisfacer las necesidades de diferentes personas con diferentes preferencias.

Esta lámpara está diseñada con varias ubicaciones, a saber, la lámpara LED pura sin sensor; la lámpara LED automática con sensor; la lámpara LED automática con batería de respaldo que es la función de emergencia (PD-LED2038-D).

Especificaciones

Fuente de alimentación: 220-240 V/CA 50/60 Hz
LED nominal: 26W máx.
Sistema de frecuencias altas: 5,8 GHz
Potencia de transmisión: <0,2 mW
Configuración de tiempo: 8 segundos a 12 minutos (ajustable)
Rango de detección: 1-8 m (radios) (ajustable)
Control de luz: 10-2000LUX (ajustable)
Ángulo de detección: 360°
Altura de instalación: 2,5-3,5 m (montaje en techo)
Temperatura de trabajo: -20~+55℃
Cantidad de LED: 96PCS
Especificaciones de LED: FM-3528WNS

Información de sensores

Función

Función indicadora

① ENCENDIDO: la lámpara sigue funcionando, el indicador parpadea;
APAGADO: la lámpara deja de funcionar, el indicador se apaga;
AUTO: el sensor entra en modo de detección automática, el indicador está constantemente encendido.
② Sensor óptico.
③ Receptor remoto por infrarrojos.

Modo de configuración uno: potenciómetro

Puede llevar algún tiempo ajustar los valores antes de que satisfagan sus necesidades.

Configuración del rango de detección (sensibilidad)

El rango de detección es el término utilizado para describir los radios del molde circular aproximado en el suelo cuando se instala a una altura de 2,5 m. Girar la perilla completamente en el sentido contrario a las agujas del reloj es el rango mínimo (radios de aproximadamente 1 m), y el máximo (radios de aproximadamente 8 m) completamente en el sentido de las agujas del reloj.

NOTA: el rango de detección anterior se obtiene en el caso de una persona que mide entre 1,6 y 1,7 m de altura y figura media y se mueve a una velocidad de 1,0 a 1,5 m/seg. Si la estatura, la figura y la velocidad de movimiento de una persona cambian, el rango de detección también cambiará.
En diferentes casos, la sensibilidad de las luces tiene cierta desviación.

Aviso: cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, animales pequeños o la interferencia de energía. red y equipos eléctricos. Todo lo mencionado anteriormente dará lugar a la reacción de error. Cuando el producto no funcione normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo.

El microondas puede reflejarse en el metal y el rango de detección se multiplicará y la sensibilidad aumentará. Para aquellos instalados dentro de edificios con estructura de acero, será mejor que reduzca la sensibilidad al nivel apropiado. Los productos deben instalarse a más de 4 metros uno del otro; de lo contrario, la interferencia entre ellos provocará una acción errónea.

Configuracion de hora

Se puede definir desde 8 segundos (girar completamente en el sentido contrario a las agujas del reloj) hasta 12 minutos (girar completamente en el sentido de las agujas del reloj). Cualquier movimiento detectado antes de que transcurra este tiempo reiniciará el cronómetro. Se recomienda seleccionar el tiempo más corto para ajustar el rango de detección y realizar la prueba de caminata.

NOTA: Cuando la luz se apaga automáticamente, pasará 1 segundo antes de que el sensor esté listo para detectar otro movimiento, es decir, solo la señal detectada 1 segundo después puede encenderse automáticamente.

Es principalmente para ajustar el tiempo de retardo desde el momento en que se detecta la señal y el encendido automático de la luz hasta el apagado automático de la luz. Puede definir el tiempo de retraso según sus necesidades prácticas. Pero será mejor que reduzcas el tiempo de retardo para ahorrar energía, ya que el sensor de microondas tiene la función de detección continua, es decir, cualquier movimiento detectado antes de que transcurra el tiempo de retardo reiniciará el cronómetro y la luz seguirá encendida. solo si hay un ser humano en el rango de detección. Por lo tanto, al realizar la prueba de instalación, le sugerimos mantener el movimiento fuera del rango de detección para evitar que el tiempo de retardo se multiplique.

Configuración de control de luz

Se puede definir en el rango de 10-2000 LUX. Girar la perilla completamente en el sentido contrario a las agujas del reloj es aproximadamente 10 lux, completamente en el sentido de las agujas del reloj son aproximadamente 2000 lux. Al ajustar la zona de detección y realizar la prueba de caminata a la luz del día, debe girar la perilla completamente en el sentido de las agujas del reloj.

La perilla LUX se utiliza para ajustar la iluminación ambiental, es decir, los clientes pueden definir el valor adecuado a sus necesidades.

Ubicación de la instalación:
1. Hay un sensor óptico dentro de la lámpara (como en la figura 3). Durante la instalación, debe girarse hacia donde haya suficiente luz solar. Al mismo tiempo, debe evitar otras fuentes de luz, que influirán en el juicio de sensor óptico a la iluminación ambiental.
2. Debido a que diferentes personas tienen diferentes demandas en cuanto a la ubicación de instalación y la iluminación ambiental, el valor de LUX difiere. Tomará tiempo ajustar el valor a sus necesidades.
NOTA: Gire el sensor óptico hacia donde haya suficiente luz solar (como en la figura 4).

Nota: No ajuste excesivamente los tres botones funcionales. Esto se debe a que los tres botones funcionales se conectaron directamente a los componentes, hay un pequeño tope en cada uno de los tres componentes. Cuando ajusta los botones de principio a fin, el giro excesivo dañará el tope y conducirá a los 360°. vuelta sin parar. El límite del rango de ajuste es 270°; preste atención a esto.

Modo de configuración dos: control remoto

ON: presione ON, la carga conectada seguirá funcionando durante 6 horas y luego pasará automáticamente al modo AUTO.
APAGADO: presione APAGADO, la carga conectada estará apagada durante 6 horas y luego pasará automáticamente al modo AUTO.
AUTO: presione AUTO, el sensor ingresa al modo de detección automática, es decir, cuando se detecta una señal y la intensidad de la luz ambiental es menor que el valor preestablecido, la carga funciona.

Recordatorio amistoso: hay dos maneras de definir su función y la última definición será efectiva y seguirá siendo válida incluso si el sensor se reinicia.

Procedimiento de instalación

• Paso 1 Separe la lámpara en dos partes: A y B.

• Paso 2 Gire las perillas a las condiciones ideales
(Defina la configuración según la parte FUNCIÓN mencionada anteriormente).
• Paso 3 Coloque la base del producto en el techo para hacer la marca de perforación (como en la Fig.7).
• Paso 4 Instale el producto en el lugar marcado (como en la Fig.8).
Los productos deben instalarse a más de 4 metros uno del otro,de lo contrario, la interferencia entre ellos provocará una acción errónea.

• Paso 5 Golpee el tornillo de expansión de plástico en el orificio que taladró (como en la Fig. 9).
• Paso 6 Pase la línea de alimentación a través del orificio de la línea para conectarla al cableado (como en la Fig. 10).

• Paso 7 Fije la base del producto en el lugar seleccionado con los tornillos (como Fig.11)

• Paso 8 Gire la pantalla en el sentido de las agujas del reloj en la base. Instalación terminada. (como en la figura 12)

Fallo y la solución.

1. Los LED en serie pueden funcionar cuando todos los sellos están instalados en su lugar.
2. No retire ni conecte otra lámpara cuando esté encendida.
3. Cuando los LED en serie están dañados, necesita un técnico experimentado para repararlos utilizando LED del mismo valor.

●Por favor confirme con la instalación profesional.
●Corte el suministro de energía antes de las operaciones de instalación y desinstalación.
●Asegúrese de haber cortado la alimentación por motivos de seguridad.
●El funcionamiento incorrecto provocó pérdidas, el fabricante no asume ninguna responsabilidad.

Estamos comprometidos a promover la calidad y confiabilidad del producto; sin embargo, todos los componentes electrónicos tienen ciertas probabilidades de volverse ineficaces, lo que causará algunos problemas.
Al diseñar, prestamos atención a los diseños redundantes y adoptamos cuotas de seguridad para evitar problemas.
Esta instrucción, sin nuestro permiso, no debe copiarse para ningún otro propósito.
