Sensor de radar de intrusión de seguridad para el hogar de 24 GHz

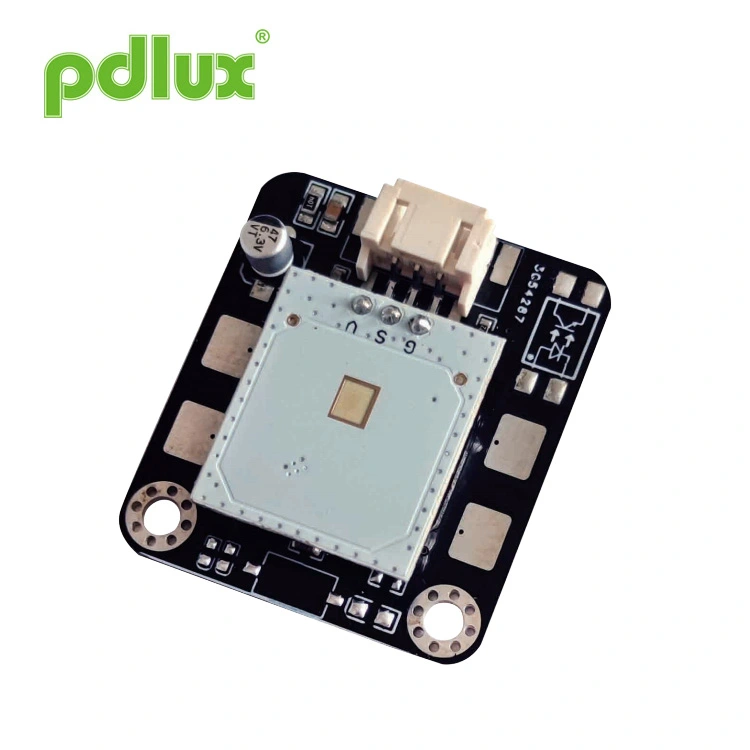

El PD-V18-M1 es un módulo de aplicación que consta de un sensor de onda súper milimétrica y un circuito de amplificación + MCU Diseñado para control sin contacto. También se le puede llamar módulo controlador para detección de ondas de corto alcance. Su aplicación Los escenarios son muy extensos, puedes controlar el trabajo eléctrico o apagarlo con un movimiento de tu mano en diferentes ángulos de 10-30cm, e incluso puedes generar diferentes producciones con la cantidad de columpios. Por ejemplo: un movimiento para abrir la puerta eléctrica; Dos columpios para abrir el sistema de iluminación.

Especialmente después del bautismo de la epidemia, la gente tiene una resistencia sincera al cambio de contacto público. es por esto razón por la que hemos desarrollado un sistema de sensor de ondas, que también se puede aplicar a sistemas eléctricos y electrónicos similares. productos, para que puedas tener más espacio para la imaginación.

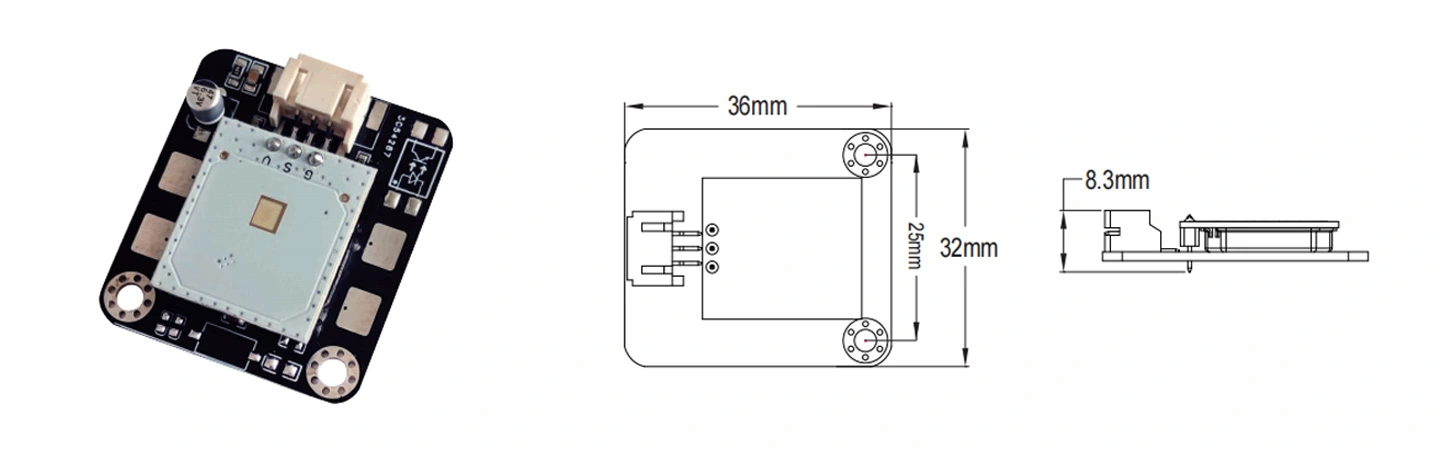

Este es un módulo de aplicación diseñado específicamente para el control sin contacto. Al comienzo del diseño, estamos completamente Consideramos la aplicación de productos en diferentes productos, por lo que diseñamos especialmente el sensor móvil de ondas milimétricas. (24,125 GHz) en un tamaño ultra pequeño, y el circuito de amplificación de señal y la MCU se planearon en una PCB, que era compacto y estable. Los módulos que se pueden aplicar en el rango de 10 a 30 cm pueden controlar aparatos eléctricos. con un movimiento de la mano. Los usuarios pueden aplicarlo a diferentes productos según sea necesario. La distancia de detección se puede personalizar. según las necesidades del cliente.

1. Para evitar daños al equipo, se debe tener cuidado. Se deben tomar medidas de protección ESD en todo etapas de almacenamiento, manipulación, montaje y prueba. No toque la antena del radar ni las clavijas de este módulo, y no
Toque los pines con un multímetro para medir. 2. Para PD-V18-M1 instalado en exteriores, el detector puede detectar la señal de gota de lluvia cuando está lloviendo. Es decir, el detector de radar instalado al aire libre en un día lluvioso puede detectar gotas de lluvia.

Debido al sensor de ondas milimétricas utilizado, no se puede utilizar material metálico delante del sensor y se debe utilizar plástico técnico como material de la carcasa. Debido a que es un transceptor de señal de pequeña potencia, el grosor de la carcasa también tiene un cierto grado de diferencia en la atenuación de la señal. Antes de realizar el pedido, el usuario debe explicar completamente el entorno de uso y los requisitos y, si es necesario, nos pueden proporcionar los productos que deben instalarse y podemos personalizarlos.
El efecto de este producto variará ligeramente cuando se utilice en diferentes productos. Los usuarios pueden solicitar una versión con ajuste de sensibilidad y los requisitos especiales se pueden explicar con anticipación con PDLUX. Se pueden seleccionar diferentes sensores y algoritmos de software según los diferentes requisitos del usuario.

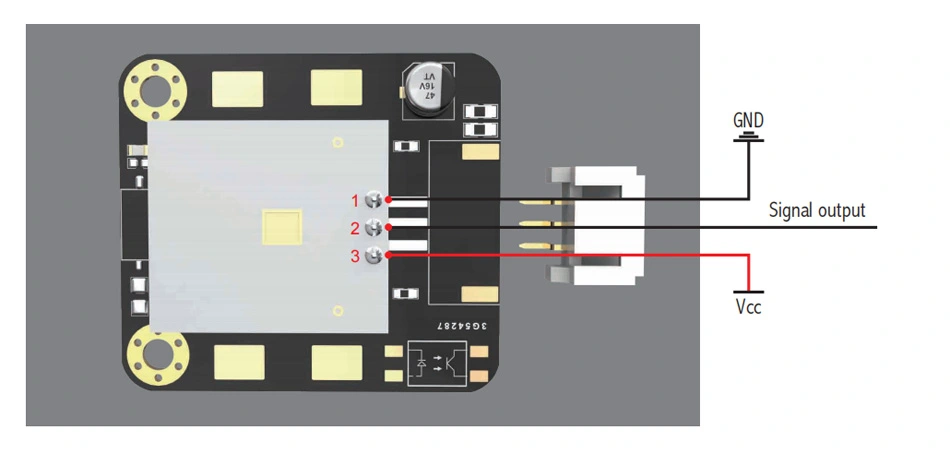

Este módulo puede funcionar con una fuente de alimentación CC sin interferencias de 3 V-5 V.

Qué puede pasar:En ausencia de un objeto en movimiento dentro del rango de detección, el mal funcionamiento probado generalmente es causado por una poderosa fuente de interferencia. Por ejemplo, interferencia a través del cable de alimentación en serie; Por ejemplo, interferencias de teléfonos móviles; Por ejemplo, la fuerte interferencia que provoca el arco al soldar la máquina de soldar. Vuelva a verificar la presencia de las fuentes de interferencia anteriores.
Se espera que los recordatorios anteriores se lean atentamente y se comprendan.
