Sensor de microondas de puerta automática de 24 GHz

Sensor de microondas de puerta automática

Resumen del sensor de microondas de puerta automática de 24 GHz

El sensor está diseñado por el programa aritmético FFT y tiene una alta precisión en la detección de distancia y capacidad de antiinterferencias.
Usando el relé Omron original que tiene una medida ultra pequeña y un bajo consumo de energía. El sensor de microondas de puerta automática de 24 GHz tiene una pequeña resistencia interna para hacerlo insensible a la temperatura. La confiabilidad es mucho mayor que la de las salidas fotoeléctricas comunes. Es adecuado para diferentes tipos de controladores de puertas automáticas y también se puede aplicar como detector humano para sistemas de alarma. Además, la función de detección se puede personalizar. El sensor tiene el mejor rendimiento de costo durante este tipo de productos.

Especificaciones del sensor de microondas de puerta automática de 24 GHz

Fuente de alimentación:	CA: 10-24 CA / 50Hz CC: 12-35 CC
Corriente de espera:	<13 mA
Corriente de trabajo:	25 mA
Capacidad de salida:	35 V, 0,5 A
Duración de salida:	500 ms
Sistema de HF:	Banda CW radar，ISM de 24,125 GHz

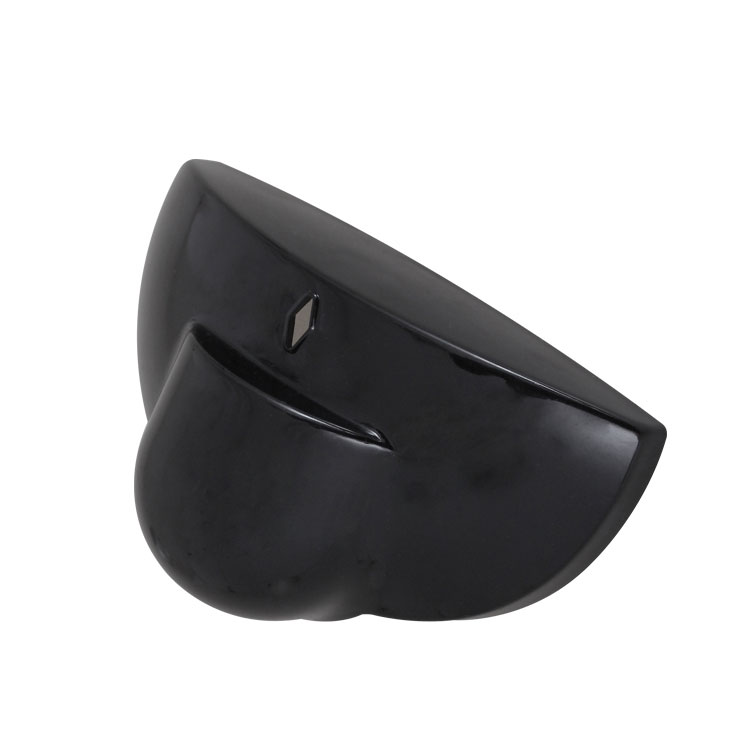

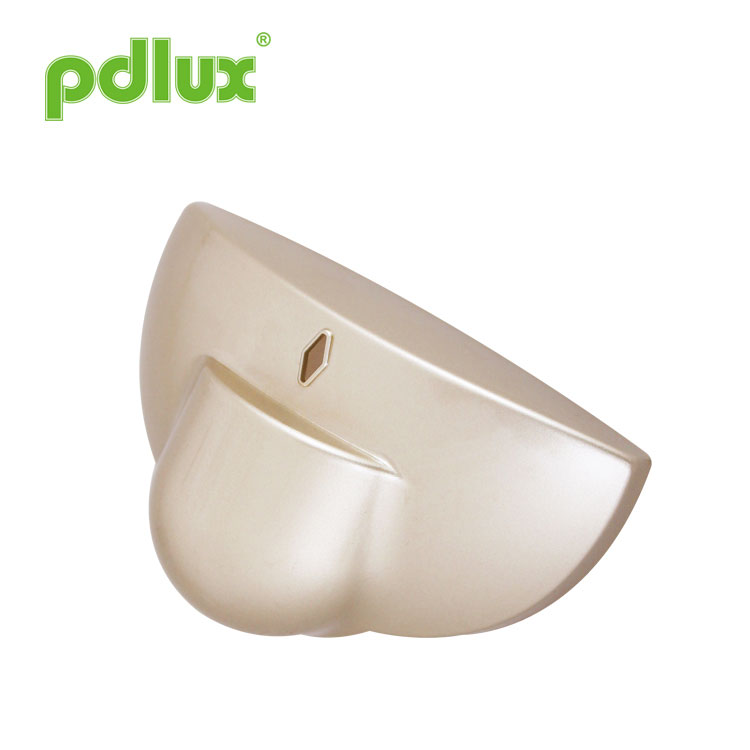

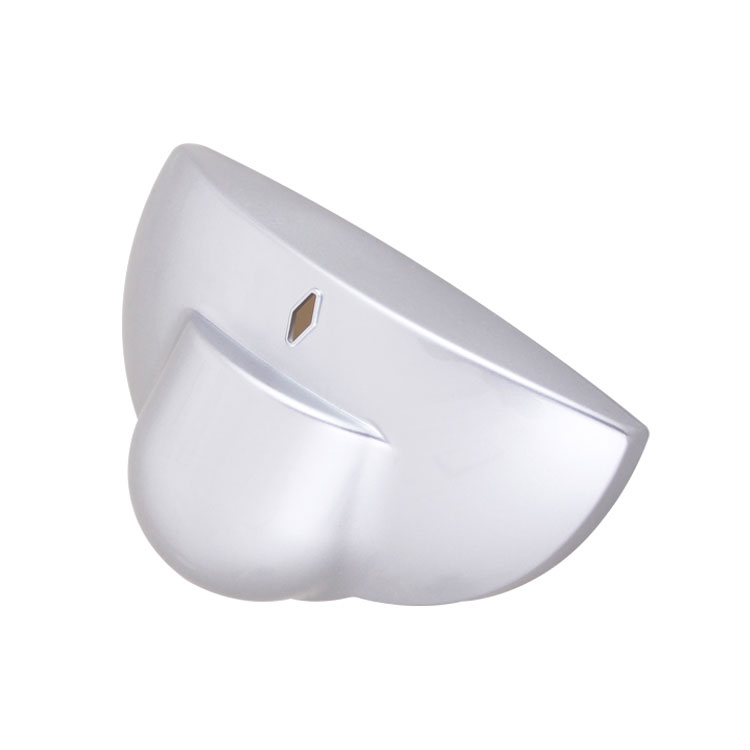

Color de la cubierta:	Negro / Plata / Amarillo dorado
Sit de instalación:	Instalación en la pared
Altura de montaje:	2,0 ma 3,5 m
Ángulo de detección:	90 ° (instalación en la pared) se puede hacer según la demanda de los clientes
Rango de detección:	1 m (sensibilidad máxima, sonda perpendicular al suelo) 7 m (sensibilidad máxima, sonda hacia adelante)
El consumo de energía:	Aprox. 1W
Temperatura de trabajo:	-20 ° C ~ 50 ° C
Humedad de trabajo:	<93% de humedad relativa

1. Adopte el módulo de sensor de radar de microondas de banda Ku de 24,125 GHz de alta fiabilidad.
2. Trabajar en varios ambientes (Calurosos, húmedos, ruidosos y ventosos. Sin la intervención de otros objetos en movimiento, chupar como un automóvil o animales en movimiento)
3. Diseño pequeño y práctico, ampliamente utilizado para diferentes tipos de puertas sensoras.
4. Adopte la tecnología de detección avanzada de la Organización Mundial de la Salud, inofensiva para la salud.
5. La distancia y el ángulo de detección se pueden ajustar para cumplir con los requisitos de diferentes escenas.

Ajuste del rango de detección

Girar completamente en sentido antihorario es la distancia mínima (aproximadamente 1 m), completamente en sentido horario es la máxima (aproximadamente 7 m). Si la estatura, la figura y la velocidad de movimiento de la persona cambian, la detección también cambiará, es decir, la velocidad más alta conducirá a la distancia de detección más corta. Esta distancia de detección es la distancia que se ajusta cuando el detector mira hacia el frente. Cuando instale el sensor, ajuste el ángulo de detección y la distancia de acuerdo con la escena práctica. Solo asegúrese de que haya suficiente distancia de detección para abrir la puerta. No establezca una distancia de detección más larga en caso de que las personas que pasan o el automóvil se activen incorrectamente en la puerta.

Aviso: cuando utilice este producto, ajuste la sensibilidad (rango de detección) a un valor apropiado pero al máximo para evitar la reacción anormal causada por la fácil detección del movimiento incorrecto por las hojas y cortinas que soplan, los animales pequeños o la interferencia del poder. rejilla y equipo eléctrico. Todo lo mencionado anteriormente dará lugar a la reacción de error. Cuando el producto no funciona normalmente, intente reducir la sensibilidad adecuadamente y luego pruébelo.El movimiento humano causará la inducción del sensor, por lo que cuando se encuentre bajo la prueba de función, deje la región de inducción y no haga ningún movimiento para evitar el sensor de trabajo continuo.

Procedimiento de instalación

Paso 1 Retire la cubierta antes de instalar el producto (como en la Fig5).

Paso 2 Marque la posición del orificio con un lápiz después de determinar dónde desea instalar el producto.

Nota: Si se trata de una pared de madera, no es necesario utilizar un tornillo de expansión de plástico, simplemente apriete el tornillo con el destornillador.

Paso 3 Perfore orificios en las paredes donde haya una marca de lápiz con un taladro eléctrico y obtenga la expansión de plástico dentro del orificio.

Paso 4 Conecte el cable al producto a través de las aberturas de entrada de cables (como en la Figura 6).

Paso 5 Con los tornillos, instale la base en la posición seleccionada y ajuste la perilla (como en la Fig7.)

Paso 6 Fije la cubierta a la base que se ha instalado en la pared (como en la Fig. 7).

Abrir para ajustar el sensor después de la instalación: Inserte el destornillador en la unión entre la tapa y la base y haga palanca en la tapa. (Figura 8)

Las siguientes situaciones darán lugar a una reacción de error.

1ã € La instalación en el objeto oscilante provocará una reacción de error.
2ã € La cortina temblorosa soplada por el viento dará lugar a una reacción de error. Seleccione el lugar adecuado para instalar.
3ã € La instalación donde hay mucho tráfico provocará una reacción de error.
4ã € Las chispas producidas por algunos equipos cercanos darán lugar a una reacción de error.
