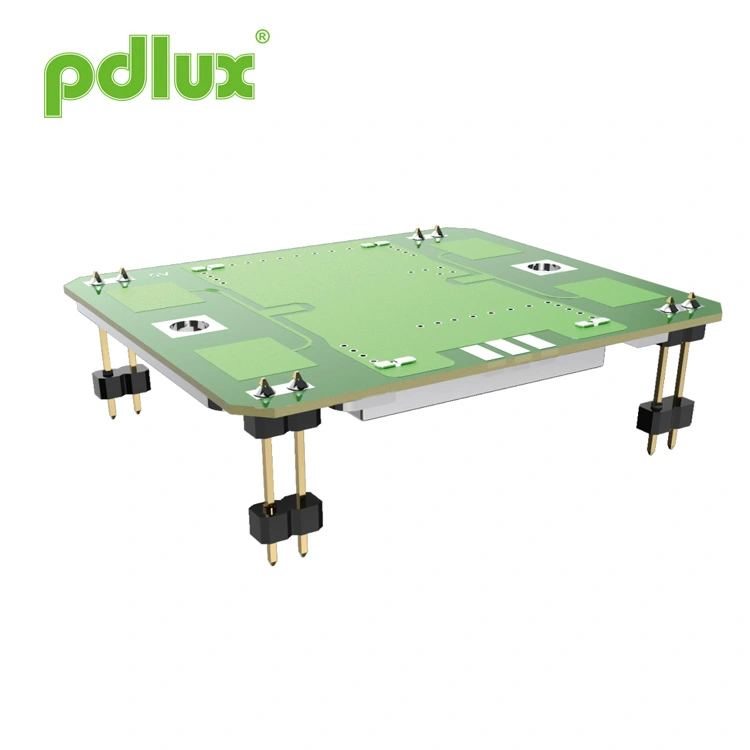

Módulo de sensor de radar de microondas de seguridad de 10,587 GHz
Pdlux es un proveedor dedicado del módulo de sensor de radar de microondas de seguridad de 10,587 GHz que opera en la banda X (10,525‑10,687 GHz, frecuencia personalizable por región). Con una antena de parche, DRO, bajo consumo de corriente y tamaño compacto, proporciona detección de ángulo amplio (plano H) y de ángulo estrecho (plano E) para un montaje flexible. El consumo de energía se puede reducir aún más mediante el modo PWM. Cumple con RoHS y es adecuado para sistemas de seguridad, puertas automáticas, iluminación de movimiento, IoT y sensores de velocidad.
Modelo:PD-V9H
Enviar Consulta
PD-V9H
- Ajuste de frecuencia: 10.587GHz ±10M
- Incluye antena de parche
- DRO: Resonador Dieléctrico Oscilato
- Drenaje de corriente CC bajo
- Tamaño pequeño
- Cumplimiento de RoHS
| Artículo | Presupuesto | |
| Configuración de frecuencia | 10.587GHz ±10M | |
| Condición | Ta = +25 C, Vin = +5 VCC | |
| Voltaje de funcionamiento | +5,0 ± 0,5 VCC | |
| Corriente de funcionamiento | <32 mA típ. | |
| Potencia de salida | PIRE de 20 mW (13 dBm) tipo | |
| Estabilidad de frecuencia | ±5 MHz máx. (Ta: -30 a +55 C) | |
| Sensibilidad a la pérdida de retorno | -90 dBc típico. | |
| Segunda emisión armónica | Rango de -40 dBm | |

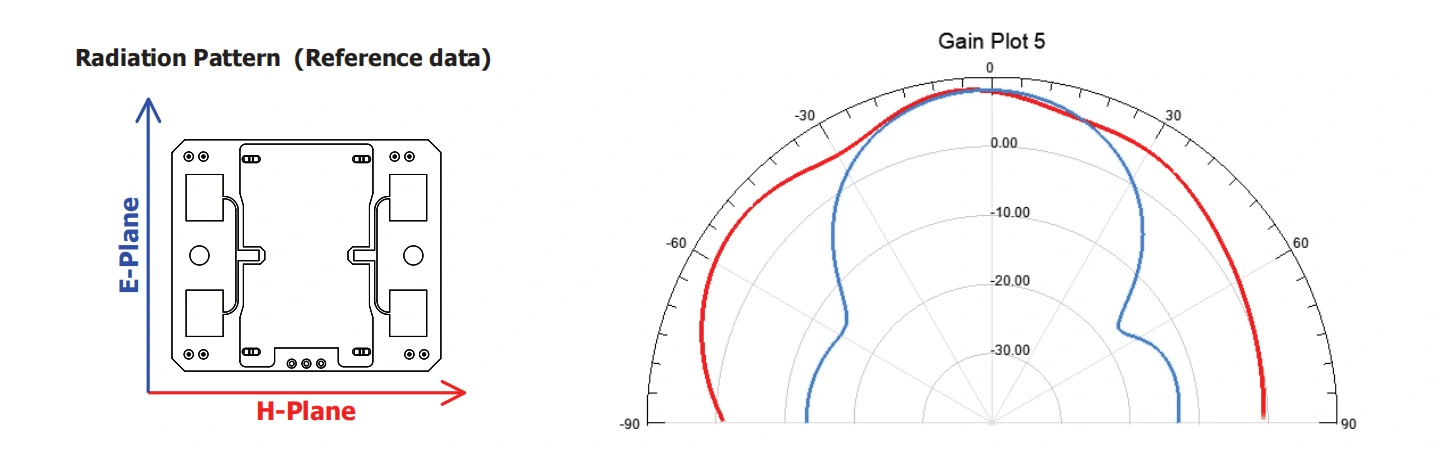

| Ancho de haz de antena (-3 dB) | Avión E | 36 grados nominales. (El ángulo teórico completo de 72 grados) |
| Plano H | 72 grados nominales. (El ángulo teórico completo de 144 grados) | |
| Interfaz RF | Antena de parche | |
| Rango de temperatura | -30 a +55 C (rango de uso estándar), -40 a +80 C (rango de uso máximo) | |
| Reglamento para su cumplimiento | -30 ETS 300 440 | |
El sensor de brillo de la serie PD-V9 opera en la banda X. La frecuencia de funcionamiento está en el rango de frecuencia de 10,525 GHz a
10,687 GHz. Los usuarios deben realizar compras basadas en personalizar de acuerdo con las regulaciones de frecuencia del país donde se encuentra.
ubicado. Por ejemplo, 10,525 GHz, 10,587 GHz, 10,687 GHz. Los sensores de la serie PD-V9 se utilizan ampliamente en seguridad y vigilancia.
Productos de aplicaciones, sensores de puertas automáticas, luces de detección móviles, sensores de IoT, sensores de velocidad y varios sensores móviles.
productos.
El sensor tiene detección de ángulo grande H-Plane y detección de ángulo pequeño Eplan. Los usuarios pueden fijar el sensor en diferentes ángulos como
necesario durante el uso. Como si los usuarios quisieran que la corriente de trabajo del sensor fuera lo más pequeña posible, pueden configurar el modo de suministro de energía.
del sensor al modo PWM (ciclo de trabajo), lo que puede reducir eficazmente la corriente de trabajo.
Cuando los usuarios encuentran los siguientes problemas al usar o reemplazar directamente el sensor original.
1. Primer uso:
Cuando utilice el sensor de la serie PD-V9 por primera vez y encuentre una sensibilidad alta o insuficiente, debe
Primero verifique el estado de configuración de ganancia del circuito de amplificación. ¿Y si el método de cálculo utilizado por la MCU para procesar señales?
es apropiado. En términos generales, es fácil encontrar una solución.
2. Posibles problemas que pueden surgir al reemplazar directamente sensores usados anteriormente:
Al reemplazar directamente sensores usados anteriormente, también puede haber problemas de alta y baja sensibilidad, que pueden ser
fácilmente resuelto. Es suficiente simplemente aumentar el circuito de amplificación o disminuir la ganancia del circuito de amplificación. No es necesario
Considere el algoritmo de procesamiento de señales de MCU.
Ayuda que los principiantes pueden necesitar al utilizar:
Si tiene dificultades al utilizar los sensores de la serie PD-V9 y necesita ayuda. Puede contactarnos vía correo electrónico. En términos generales, se pueden obtener respuestas.
Introducción del producto:
La introducción del producto podrá ser modificada y mejorada por PDLUX en cualquier momento cuando sea necesario. No necesariamente se notificará a todos de manera oportuna.
